Како направити машину за савијање профилне цеви сопственим

Профилне цеви су широко распрострањени материјал који се користи за креирање намештаја, израду разних металних конструкција, украшавање ентеријера итд. Њихова особина је висока савијања савијања, што је добро с једне стране, али са друге, у великој мјери комплицира процес савијања за производњу закривљеног дела. Међутим, овај проблем се може решити уз помоћ посебне машине.

Ако често морате да се бавите обликованим цевима, онда такав механизам мора нужно стицати. У овом чланку ћемо погледати како направити машину за савијање профилне цијеви с властитим рукама, пошто је цијена готових уређаја веома висока.

Израда машина

Основа

На први поглед може изгледати да је направити уређај сличан брендираним машинама за савијање профилне цијеви врло тешко. Међутим, особа која зна како да рукује металом и машином за заваривање је прилично способна. Најважније - да приступите раду полако и по фазама.

Требало би почети са производњом чврсте основе - метални сто. Можете га покренути из металног профила или другог материјала. Најважнија ствар је то што је стабилна и издржљива, у супротном ће чак и добро изведени механизам бити бескорисни.

Механизам производње

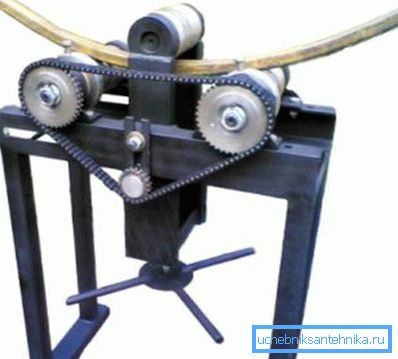

Када је сто спремна, можете наставити са производњом самог механизма. Да бисте ово урадили, пре свега, припремите три осовине која ће се користити за савијање. Осовине су дебели метални ваљци, нужно имају осу за ротацију.

Може се наручити у радионици или тражити продају на "тржишту бола". Када су ти делови спремни, треба направити торбицу за механизам и довршити склоп.

Упутство је следеће:

• Пре свега, потребно је пресецати кућиште уређаја од метала дебљине најмање 5 мм, која се састоји од два трапезоида, између којих су шахтови.
• Затим се у трапезним рупама морају постићи за оси ваљака. Двије осовине треба поставити изнад стола, а треће изнад њих, на једнакој удаљености од њих.
• Треба имати на уму да растојање између две доње осовине одређује радијус савијања. Да би направили кућну машину за савијање профилне цијеви била је универзална, дизајн може бити компликован и радијус се може прилагодити, јер за то морате само направити неколико седишта за ваљке, што ће вам омогућити да промјените растојање између њих. Положај горњег ваљка одређује максимални пречник цеви са којим можете радити, а његов положај се може подесити и са навојним шипком, који омогућава осовину да се креће дуж водица и истовремено сигурно фиксира.
• Затим морате поправити детаље случаја на радном столу. Ово се може урадити заваривањем или заваривањем. У другом случају, неопходно је обезбедити савијене уши са рупама одоздо. Удаљеност између делова тела треба да одговара ширини осовина.
• Након фиксирања кућишта на подножју, потребно је да инсталирате преостале делове..

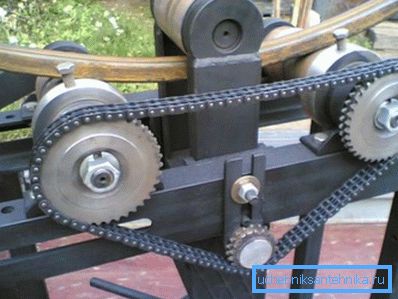

• Када су осовине постављене, треба водити рачуна да им преноси обртни момент.. Најбоља опција је механизам ланца. За ово морате купити ланац са три брзине.

На доњим вратима треба поставити два зупчаника. Трећи ће служити као затезач који се налази испод између два горња брзина.

• Затим на једну од осовина треба причврстити ручицу за ротацију.

Сада је машина за савијање профилне цеви спремна. Остаје само да добијете профил између горње и доње осовине и испробајте производ у акцији.

Ако је у свим фазама све радило учињено без грешака, онда ће функционалност производа и његов дизајн бити у потпуности у складу са оригиналном машином. Наравно, упркос свим трошковима који ће бити потребни за куповину делова, трошак такве машине ће бити несразмјерно нижи од цијене завршене опреме. (Погледајте и чланак Цеви за цевоводе: карактеристике.)

Израда једноставног дизајна

Ако немате могућности или времена да обавите потпуно опремљену машину у складу са горе описаном шемом, у овом случају постоји једноставна опција. За уређај овог дизајна потребно је:

Савјет! Ако нема бетонске плоче, сами можете сипати бетонску базу и сачекајте док се не ојача.

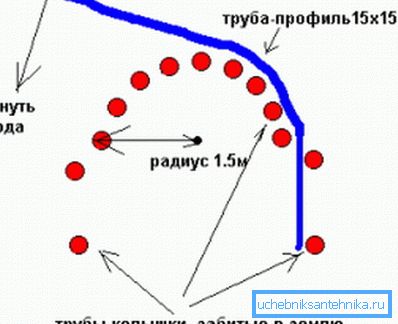

Извођење такве конструкције је веома једноставно:

• Пре свега, на основу потребе за цртањем радијуса савијања.
• Затим дуж линије кривине потребно је направити 10 рупа на једнакој удаљености.
• Даље у рупама потребно је поправити металне игле (ако се основа сипа, пинови се могу бетонирати).
• На два екстремна затича неопходно је извршити механизам за причвршћивање цеви - то може бити близу додатног пина, прикључка куке или нешто друго.

Дакле, дизајн је спреман. Да савијете профил, потребно је да поправите крај на најтрофејнијој врпци и полако савијте око осталих носача. Када ставка припрема последњи пин, она мора бити одређена и остављена у таквој форми неко време.

Савјет! Да би се олакшало савијање цеви, прво се мора загрејати.

Закључак

Сасвим је једноставно извршити машину за савијање у облику цијеви, која има неке вјештине у раду са металом. Једино што морате потрошити на дијеловима који се не могу самостално извршити. Ако немате потребу за сталним савијањем цеви, можете извршити једноставнији дизајн, који ће узети много мање времена и новца за производњу, иако ће захтијевати много више напора да савијете профил.

Са видеа у овом чланку можете добити више информација о овој теми.
