Како направити цијев бендера својим рукама код куће

Рад на кући или на локацији у земљи понекад захтева савијање металне траке, округле или обликоване цеви дуж одређеног полупречника. Ако се ово догоди ретко, нема смисла купити фабричку опрему. У овом чланку ћемо размотрити начине да помогнемо цијевању бендера својим рукама у условима викендице или код куће.

Мало теорије

Најпопуларнији производи из метала данас су обликоване цијеви које се могу користити за креирање:

• ограде;
• баштенски намештај;
• мреже;
• привремена склоништа за аутомобиле;
• пластеника;
• постављање водоводних мрежа;
• гараже.

Основа технологије таквих структура је могућност правилног савијања цеви под потребним углом. У предузећима за ово постоји посебна опрема која вам омогућава да изводите завоје производа под углом од 0? -180?.

У овом случају, рад се врши коришћењем електричне енергије или хидраулике. Ово вам омогућава једноставно савијање цеви различитих материјала пречника до 50 мм.

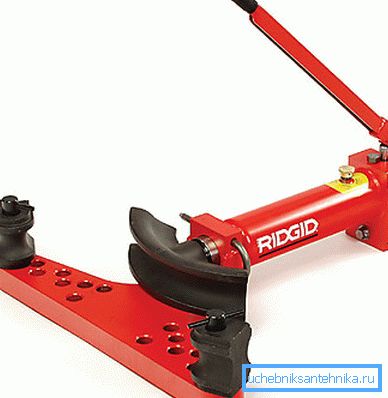

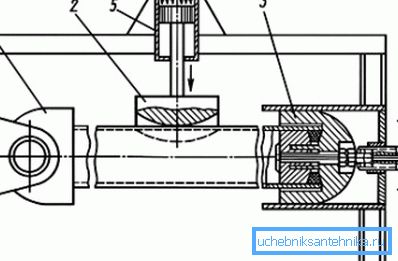

Карактеристике дизајна алата

Састоји се од:

• рамови - отворени или затворени;
• хидраулични цилиндар - игра улогу механизма силе;
• доњи и горњи шипак;
• два цевовода.

Размотрите још:

1. Ручна верзија треба да има инсталиран притисак на задњем делу кућишта опреме, ту су и дршка и преливни вентил.
2. Уље се улијева кроз горњи дио цилиндра, гдје се налази одговарајући утикач.

1. Доњи дасак инсталације је причвршћен на навојни део на предњем дијелу кревета, а затим се притисне на причврсну матицу.
2. Горњи део причвршћен са два вијка и бравом.
3. Током рада, стуб се продужава, способан да се врати назад због дејства опруге смештене у хидраулични цилиндар.
4. Оба трака уређаја направљена су у облику заварене конструкције.
5. Рупе се израђују на попречним плочама, које служе за постављање заустављања.
6. Испод су навојне рупе за подешавање вијака, подесиве по висини.

1. Фокус машине је елемент у облику пиштоља, уграђен је у рупе на ламелама. У средини постоји "поток" који служи као заустављање за савијену цев.
2. Сегменти савијања су израђени од прецизног челичног ливења.
3. Погон за ручну опрему је механички и хидрауличан, електрични алати су електрични.

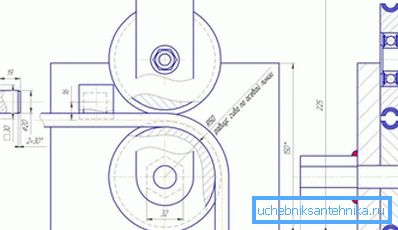

Профилне цијеви, захваљујући свом дизајну, имају танки зид, што омогућава спасавање метала. Попречни пресек може бити правоугаоног облика, у облику квадратног или овалног, стога, ако направите цртеже цијеви цијеви за профилну цијев сопственим рукама, требате запамтити да су нешто другачије од стандардних.

У том случају, ваљке треба одабрати на основу профила жељене цеви, која мора бити савијена тако да не деформише свој попречни пресек.

Бавимо се цијеви бендера независно

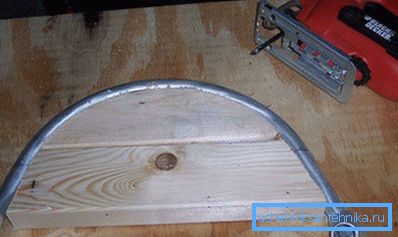

Од дрвета

Такав бенд за цев за округлу цев је један од најједноставнијих са својим рукама, јер вам неће бити потребни никакви посебни детаљи, на пример, хидраулични цилиндар. Биће потребно направити пола круга дрвета, радијус који одговара вашем узорку.

Савјет: уверите се да је цијев мирно постављен између стаја и шаблона.

Ова опција се добро показала у раду са цевима од алуминијума и челика. Неће бити тешко направити образац, и практично неће бити финансијских трошкова за то.

Савет: за различите пречнике цеви направите другачије уређаје.

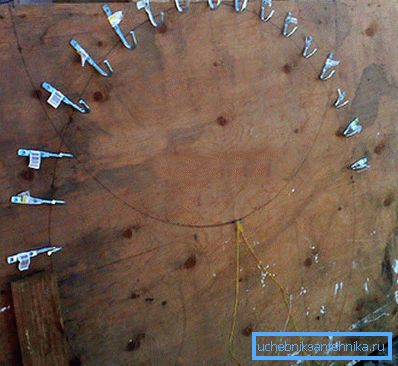

Од металне куке

Испод је још једна опција која вам омогућава да направите домаћу конструкцију савијања цеви без великих потешкоћа и финансијских трошкова:

1. Припремите металне куке високе чврстоће.
2. Поставите их на чврсту основу на растојању до 50 мм једне од других, али то директно зависи од пречника производа који желите савијати.
3. Требало би да имате полукруг.
4. На једном крају, направите длан удобно.

Метода се може сматрати универзалном, јер вам омогућава да радите са различитим пречницима, а цена уређаја је мала. Да бисте то урадили, довољно је смањити или повећати растојање између кукица тако да можете радити са цевима различите дебљине.

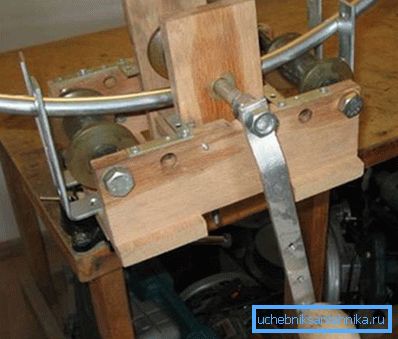

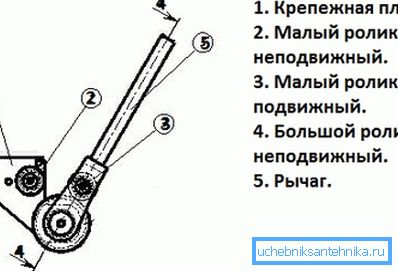

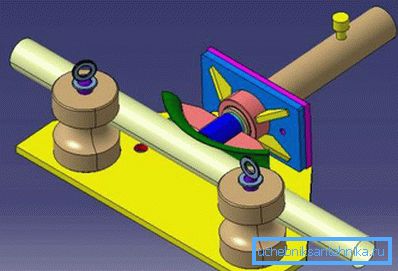

Од ваљака и цилиндра

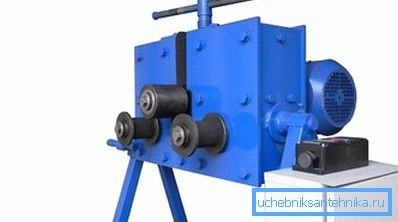

Сада да размотримо сложенију структуру - правимо цијев бендера за профилну цев с властитим рукама од ваљака и цилиндра који може савијати радни предмет под било којим углом, чак 360 °. Уствари, урадите ручну цијев бендера за обликовану цев с властитим рукама слично хидрауличној опреми.

Процес се одвија захваљујући ротирајућем цилиндру и ваљцима за причвршћивање радног комада.

Први вам даје прилику да промените угао цеви по вашем избору, тако да му треба дозволити да се слободно креће. Испод је водич за израду дизајна.

Требаће вам:

1. 2 комада челичних плоча дужине до 300 мм и дебљине 5-10 мм.

1. 4 комада челичних углова са полицама 50к50 мм.

1. Припремите дрвени шаблон плоча дебљине до 30 мм.

1. Узмите челичну плочу и причврстите је на доњу страну.

1. Причврстите углове дужине до 300 мм на основи конструкције за издржљивост.

1. Заварите другу челичну плочу на врху.

1. Направите рупу у њој - бушилица или заваривање, са пречником већим од пречника вијка који ће бити уграђен у њега. Функција завртња је да служи као подршка за савијање материјала.

1. Причврстите углове и водилице на горњој плочи, усмеравајући их на унутрашњост објекта.

Бендера профила цеви коју сте направили сопственим рукама омогућили бисте да промените угао било ког профила производа.

Закључак

У овом чланку научили сте како направити цијев бендера својим рукама за стандардну цијев и профилну цијев. Било је речено о три дизајна које се могу направити независно за малу количину новца. Избор сваке од њих зависи пре свега од пречника радног комада и његове количине, а осим тога, доступност сировина игра значајну улогу у томе.

Видео у овом чланку ће вам помоћи пронаћи додатне информације о овој теми.
