Машина за савијање цеви: како брзо и лако обликовати

Често, када инсталирате нови систем грејања или водовода или када их поправљате, потребно је савијати цев под било којим углом. Да је одведемо у фабрику да користимо стационарну машину је прескупо и потребно је пуно времена.

Следећа опише технологију савијања цеви различитих материјала у домаћем окружењу.

Врсте ручне опреме за савијање цеви

Према начину рада, преносни цијевни бендови за савијање цеви су подијељени на такве типове.

Дизајн машине

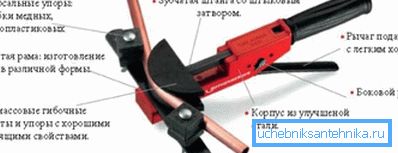

1. Цроссбов аналогуес. Користе посебан облик (шаблон), намењен за производе са различитим секцијама.
2. Пролећне прикључке. Када их користите, у производ се убацује опруга, која помаже у савијању алуминијумских, пластичних и метал-пластичних цеви без изобличења.

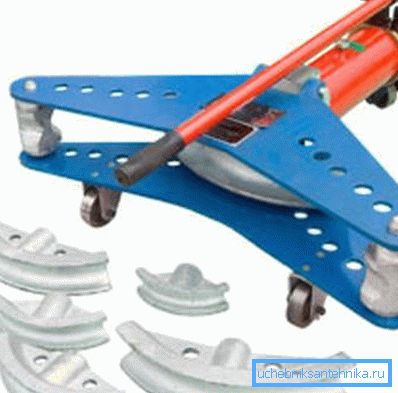

3. Сегментни уређаји. Савијање у овом случају се добија помоћу одвојљивих сегмената, извлачење производа око себе. Машина има скуп шаблона дизајнираних за креирање различитих радија.
4. Дорн за савијање цеви омогућава вам да обрадите елементе са танким зидовима и направите мале радије.

По типу погона произведени су следећи уређаји.

1. Мишићне (ручне) машине се користе за обраду цеви са малим секцијама од обојених метала, челика, пластике.

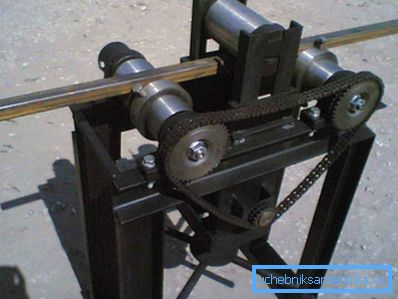

2. Хидраулични уређаји омогућавају савијање производа пречника до 70/75 мм.
3. Електромеханички кола гарантују прецизне углове и радијуме савијања цеви. Погодни су за производе свих пречника.

Обрати пажњу! За животне услове оптимални ручни алати. Уклања бакарне, алуминијумске, челичне, метално-пластичне цеви пречника од 10 до 25 мм.

Како савијати цев са ручним уређајем

Испод је начин савијања цеви помоћу сегментног уређаја.

1. Поставите жељени угао ротације на алат.
2. Држите га у паклу или га држите у рукама.
3. Уметните цев у причвршћивач.
4. Почните да смањите дршку до жељеног стања елемента.

Још погоднији за савијање танких цеви у хладном стању је Волнова машина, која је тако названа по његовом изумитељу.

1. Уметните сопствени елемент између ваљка тако да је једна страна у обујмици.
2. Коришћењем ручке, окрените траку око ваљка. Неће се померити док се не добије жељени преклоп.
3. Вратите дршку у првобитни положај.
4. Извадите предмет.
5. Спустите своју дугу страну у стезаљку.
6. Савијте кратку страну производа.

Савијање метал-пластике и алуминијумске цеви

Савијање алумопластичних цеви најчешће се јавља у завојима "топлих подова".

Треба запамтити да за сваких 1/2 савијених центиметара не би требало бити више од 15 °.

Специјални извори

Мекоћа метала и пластике у већини случајева је предност цеви. Међутим, понекад се претвара у минус. На пример, када се производи савијају дуж радијуса приближно једнаке њиховом попречном пресеку. Мали радијус савијања често доводи до прелома елемента.

То доводи до јаког сужавања попречног пресека, а тиме и пролазности цеви. На месту прелома спољашњи и унутрашњи слојеви производа делимично су уништени.

Понекад то подразумева оштећење ојачавајућег слоја и рушење цеви.

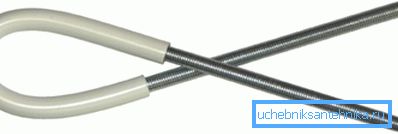

Обрати пажњу! Могуће је ријешити описане проблеме ако се користи опруга за савијање метално-пластичних цијеви. Овај уређај осигурава једнообразно савијање производа, без његових губитака преко целог радијуса окретања.

1. Опруге се израђују у паровима: уређај комбинује унутрашњи и спољашњи делови. За сваки пречник цеви произведен је пар.
2. Упутство препоручује одабир опруга са равних, а не округлих жица. Такав уређај ће мање уништити унутрашњи простор производа од меканог полиетилена.
3. Унутрашњост уређаја има коничан крај. Ово поједностављује кретање на површину преклопа. Друга страна пролећа има петљу.
4. Жица или кабел се приклања на њега, уз њихову помоћ уређај се извлачи након употребе.
5. Спољна опруга са једне стране има екстензију која изгледа као лијак. Намењен је олакшању кретања алата на подручје савијања.

Радите са уређајем

Цијеви од металне пластике имају ниску чврстоћу.

Овај квалитет поједностављује њихово савијање.

1. Након што сте обавили рад савијања цеви до жељеног угла, можете мало да га вратите назад. Дакле, ослобађате унутрашњу опругу и мирно га уклоните без уништења унутрашњег слоја полимера производа.
2. Место унутрашњости уређаја не може се визуелно проверити. Према томе, требало би да пратите дужину жице повезане са њим. Овај параметар + дужина самог опруге биће једнака жељеном растојању од краја цеви до тачке савијања.
3. Алумопластика не треба савијати одмах, већ уз помоћ неколико покретних покрета. Ово осигурава да се унутрашњост пластике не оклева и равномјерно распореди дуж радијуса савијања.

Челик челичне цеви

Склонити челични елемент може не само фабрички уређаји за савијање цеви.

Постоје "популарни" начини обраде предмета.

1. Обезбедите ставку у конвенционалном положају.
2. Загрејати преграду са гасним гријачем.
3. Можете почети формирати жељени угао производа.

Обрати пажњу! Можете сазнати да ли је цев довољно загрејана својом бојом. Ако је постао црвен, онда је време да се понашамо. Требало би се упозорити да метода гријања није применљива за поцинчане производе.

Мало о томе како савијати профилисану цев (квадратни, правоугаони облик) са малим дијелом.

1. Испразните елемент.
2. Затвори своје крајеве помоћу дрвених клинова.
3. Замените носаче под обе стране цеви.
4. Почните да нежно додирујете гуменим четком у средишту елемента, дајући му жељени облик.

Савијање чврстих пластичних цеви

Опрема за савијање пластичних цеви такође може бити замењена једноставним уређајем.

1. Направите оквир од фибербоард-а да бисте дали елементу жељени облик.
2. Пешите радни комад са чаршавом тканином.
3. На машини за ливење направите силиконску оплату за пластични део. Потребно је поправити цев на цеви и заштитити производ од оштећења.
4. Убаците ПП или ПЕ цев у љуску.
5. Обезбедите то у арбору.
6. Добијени дизајн је постављен на машину за ливење.
7. Након загријавања, пластика ће постати мекана и смјестаће се на цев тако добије жељени облик.
8. Сачекајте 10/12 минута.
9. Уклоните производ из дизајна и оставите да се потпуно охлади.

Цена такве обраде ће бити врло мала.

Закључак

Пошто сте савладали добијене информације, научићете како се савијати у условима живота цијеви. Могу се направити од различитих материјала и имати различит пречник. Видео у овом чланку ће вам помоћи да разумете компликације процеса.
