Пипе бендер или машину за ваљање профилне цеви сопственим

Стицање приватне куће или земљишне парцеле ретко се доводи у везу са жељом да пасивно проведе викенд. Потребно је доста времена, на плочи ће се појавити стакленик покривен поликарбонатом, а изнад веранде куће ће бити уграђен визуелни визир који може заштитити од кишних кисе и сунца.

Оквир за такве важне и неопходне структуре постаје оквир који се ствара од савијеног цевчица. Па, да би се добила кривина датог полупречника и облика, потребан је бенд за цеви. У овом чланку ћемо причати о томе како направити сличну машину за ваљане цијеви, без којих домаћи мајстор не може учинити.

Шта је бенд за цеви и зашто је то неопходно?

Машина за ваљање профилне цијеви или цијевни бендер је технички уређај који припада алатима и механизмима који се користе за производњу ваљаних метала. Помоћу њега можете једноставно савијати профил уобичајених материјала цеви према датом радијусу. Његова главна предност је могућност савијања било ког броја производа са истим радијусом.

Обрати пажњу! Бент цеви се могу користити за уградњу цевовода који превозе топлу или хладну воду, као и за стварање оквира различитих врста и облика, који се често користе у грађевинарству.

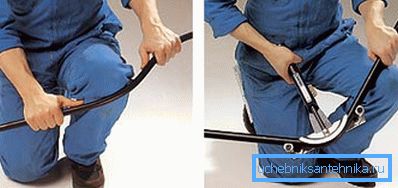

Многи се питају зашто је тругобиб потребан. Изгледа да ојача један крај цеви и повући за другом. Али заправо, није све једноставно.

Овај метод ће довести до следећих последица:

1. Немогућност контроле радијуса;
2. Савијањем производа на овај начин ћете створити зону концентрације напона, чиме ћете смањити јачину структуре;
3. Смањен дизајн.

Цијев бендера је једноставно неопходан за домаће занатлије, па је за многе питање шта је цена такве машине, или је паметније да то направите сами.

Како одабрати?

Приликом стицања било ког инструмента за сопствену употребу, сваки мајстор треба водити принципом своје разумне потребе.

Савет Алат са којим се цеви преклапају морају правилно обављати своје функције, без потребе за додатним трошковима од свог власника.

Критеријуми за избор таквог механизма:

1. Тип погона Избор се врши у зависности од димензија цеви, очекиване количине рада и интензитета употребе алата;
2. Максимални геометријски параметри производа обрађеног профила;
3. Принцип рада машине, у зависности од специфичности извршених операција.

Још један важан фактор је величина саме машине. На основу локације на радној површини или у одвојеном углу, можете изабрати стационарни вишенаменски алат.

Уређај за савијање цеви

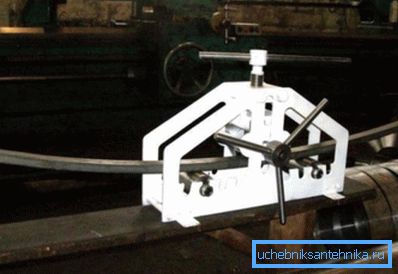

Основна сврха ове врсте алата је ваљање обликоване цијеви, тј. Давање жељеног облика празном.

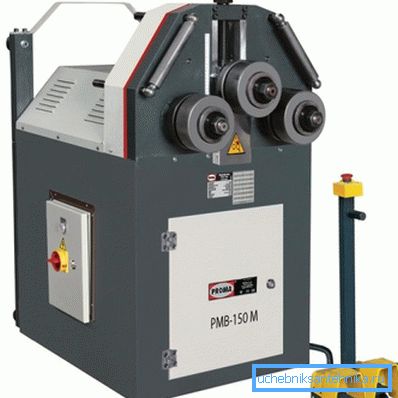

Најчешћи међу кућним мајсторима је управо трокраки модел машине са ручним погоном. Таква јединица је троугласти дизајн три ваљка једнаке ширине до пресека радног комада.

Ролери лоцирани на основи конструкције су међусобно повезани помоћу ланчане диск јединице. Горњи ваљак је део вијчаног механизма са стезном вијком или стиском.

Овај горњи ваљак је способан за узвраћање у вертикалном правцу.

1. Цев се поставља на доње ваљке и притисне на горњи спој на вијчаном механизму;
2. Окретањем ручке, мајстор производи брошуру;
3. Даље, без уклањања обрадног предмета из млина, повећавамо притисак притегивањем завртња за више завртања;
4. Радни предмет је поново нацртан.

Описани циклус треба поновити све док цев не буде жељеног облика.

Врсте бендера

Упркос чињеници да је уређај прилично једноставан, постоји велики број таквих структура. Према неким основним карактеристикама, они су подељени у следеће категорије.

Према типу погона, машина за профилне цеви може бити:

• Електромеханички. Погон за такав уређај је конвенционални или степени мотор. Штавише, уобичајено се повезује преко доњег мењача, који вам омогућава да равномерно развијате примјењене напоре у времену како бисте постигли висок квалитет савијања;

Обрати пажњу! Електромотор може возити ваљак ваљка за ваљање или систем ручице машине са уграђеним дурном.

• Хидраулика. Мочнија верзија дизајна са ручним погоном. Употреба као стезни механизам хидрауличног цилиндра смањује напор потребан за савијање;
• Приручник. Најчешћа врста механизма, која је обично присутна у радионици сваког мајстора и доброг власника.

Обрати пажњу! Изнајмљивање радног предмета и стварање потисне снаге се производи само сила коју примјењује оператор.

Према методу савијања, ваљкачи се могу класификовати на следећи начин:

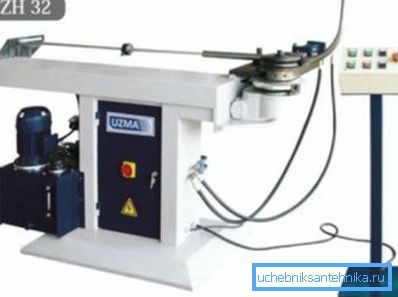

• Дорновои - По правилу, индустријска производња. Најчешће је могуће задовољавати електромеханичке или хидрауличне. Предности овог дизајна укључују квалитативну деформацију са малим датим радијусом савијања;

• Сегментални - да раде са танкослојним цевима меких врста метала. Обично се користе од водоинсталатера и произвођача система грејања. Састоји се од две полуге са држачима за савијене производе. На месту окретних рукохвата поставите осовину са жељеним радијусом. Савијање у овом случају се врши након уградње цеви помоћу метода дугмета
• Пролеће - је густа опруга одређеног пречника, у који се пролази цев. За квалитетно савијање, морате имати значајно искуство. Обично се користи од клима уређаја;
• Цроссбов - користи се за деформацију цеви од бакра, алуминијума и челичних цеви. То је структура у облику слова Т, на којој су држачи цијеви причвршћени, а у средини је покретна полуга са замјењивим трном. Када притиснете ручицу, полуга се продужава, а механизам за причвршћивање омогућава вам да постепено повећате силу савијања.

Уради то сами

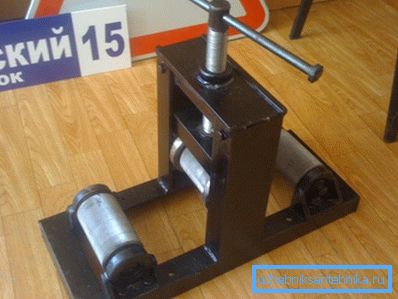

На пример, размотрићемо упутства за креирање три ваљка јединице за ручни тип:

1. У улози тела, можете користити челичне лимове дебљине 3 мм, на које се маркирање наноси једноставним оловком;
2. Ваљци могу бити израђени од кабловских чаура са лежајевима;
3. Сједало за ваљак се буша уз конвенционалну електричну бушилицу;
4. Насупрот ваљку, на самом врху се заварује довољно висока навртка, која ће бити део стезног механизма;
5. У-облик је заварен, опремљен са монтажним рупицама за вијчани ваљак. За подизање ваљка за притисак биће одговорно заваривање.

У закључку

Цеви за хладно ваљање ће вам омогућити ефикасно савијање производа различитих врста и величина. Изградњом себе или куповином такве јединице и уградњом у своју радионицу, можете бити сигурни да изградња оквира чак и најзабавнијих облика више неће бити проблем за вас.

Уз помоћ таквог алата направићете оквир стакленика, оригиналну шупу и сваку другу конструкцију која вам је потребна.

А видео у овом чланку ће вам открити још више нијанси изградње сопственог алата.
