Плоче за вентилацију: главне сорте и њихове карактеристичне

Приликом постављања хаубе за кухињу са вентилацијом на вентилацију, поред самог уређаја користи се и ваздушни канал, који заузврат повезује поклопац са вентилацијским вратилом. Канал се формира од правоугаоних или округлих цеви и фитинга који вам омогућавају да промените правац пута.

Сличан принцип се користи за индустријске вентилационе системе, у којима, у складу са конструкционим и специфичним карактеристикама грађевинског објекта, равне цеви замењују обликованим елементима који вам омогућавају да промените правац пута уз жељени угао.

У овом чланку ћемо говорити о главним типовима обликованих елемената који се користе за промену правца канала.

Дизајн карактеристике

Савијање (колено) је спојни елемент у каналу који вам омогућава да промените ток система за вентилацију рукама. Модерни савијени на продају су производи произведени коришћењем различитих материјала, укључујући црни челик, нерђајући челик или поцинковани челик, пластика (за уградњу екстракта домаћинства) итд.

Посебна врста колена захваљујући дизајнерским карактеристикама, не користе се као повезујући елементи приликом изградње ваздушних канала, већ као индустријске вањске бочне емисије. У таквим елементима уграђени су посебни баријерски зидови или перкола, који спречавају продирање остатака и материје у цеви.

Важно: Подручје вентилације важан је параметар који треба узети у обзир приликом избора производа.

Површина у овом случају је одређена формулацијом Сц = Л к 2,778 / В.

• Сц је израчуната површина
• Л је проток ваздуха који пролази кроз цев.
• В је брзина којом се ваздух креће кроз вентилацију,
• 2.778 је коефицијент према којем су димензије конзистентне (на пример, бројила и центиметри).

Класификација према врсти производног материјала

На основу врсте употребљеног материјала, завоји који се користе за изградњу вентилационих система подељени су у следеће модификације:

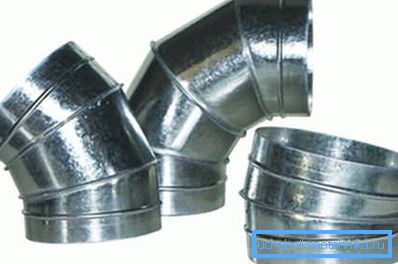

• Поцинковане цеви за испирање - направљене су од црног челика, превучене танким слојем цинка. Асортиман производа представља модификације које се користе у изградњи индустријских и домаћих система.

Главна предност ових производа је приступачна цена комбинована са отпорношћу на корозију.

• Модификације од нерђајућег челика ретко се користе, пошто је њихова цена висока, а тежина врши значајно оптерећење на површини зидова или подова. Производи од нерђајућег челика се, по правилу, производе малим пречником и користе се искључиво у формирању домаћих вентилационих система.
• Црни челични лактови су популарни у изградњи индустријских канала. Релевантност ових производа је због ниских трошкова. Употреба таквих модификација се не препоручује код изградње система намењених издувном ваздуху са прекомјерном влажношћу.
• Пластичне модификације су израђене од полимерних материјала отпорних на механичка оптерећења и деформације. Производи се користе само у производњи вентилације за кућанство.

Остали критеријуми за избор

Након што смо одлучили о којим производним материјалима се изводе вентилационе кривине, размотрите преостале критеријуме, према којима је одређено упутство за избор одговарајуће модификације.

• У складу са конфигурацијом пресека, разликују се округли и правоугаони производи.. Директно на перформансе система, облик попречног пресека на било који начин не утиче. Избор конфигурације попречног пресека најчешће је мотивисан обликом отвора за издувавање на употребљеној вентилационој опреми.

Важно: Разлика у конфигурацији секција може се надокнадити помоћу специјалних адаптера. Али морамо запамтити да коришћење адаптера смањује аеродинамички канал и негативно утиче на перформансе система у цјелини.

• Метални производи могу бити израђени од челика са дебљином лима од 0,55 до 8 мм.

При монтажи система за домаћинство користе се колена од најтањег челичног лима, чија тежина неће имати механичко дејство на зиду или на покривачу на којој је вентилациони канал фиксиран. При монтажи индустријских система користе се производи направљени од дебелог челика.

То је зато што с великим пречником канала само због повећане дебљине зида можете сачувати конфигурацију пресека.

• У складу са врстом прикључка, користе се лактови са прирубницом (који се користе за склапање индустријских система) или модификације типа брадавице, при чему се користи заптивна гума да би се постигла потребна тезина.

Модификације са прикључком брадавице карактеришу једноставност и чврсти рокови за инсталацију. Али таква кољена се користе само у кућним системима, гдје је капацитет за снабдевање ваздухом низак.

• У складу са углом ротације, модификације израчунате на 45 и 90 степени су различите.. Међутим, на захтев купца може се направити кривина, чији угао се бира у складу са одређеним карактеристикама градилишта на којем се врши инсталација.

Важно: Радијус окретања је карактеристична карактеристика колена са кружним попречним пресеком. Код стандардних производа, радијус окретања је једнак пречнику одсека. Ако је потребно, овај параметар може се променити у складу са потребама купца.

Могу ли то учинити без монтаже канала

Ако конфигурација просторије не подразумијева могућност проводјења канала споља или у вентилациони вратило, издувне капуљаче се могу наносити без провјетравања на вентилацију.

У срце таквих уређаја примењују се апсорпциони филтери који апсорбују и акумулирају непријатне мирисе. Кухињица за кухињу без издувних гасова у вентилацији ће одбити инсталацију канала. Међутим, филтри, као пуњење, неопходно је да се промене, иначе се њихови учинци смањују.

Закључак

Сада знамо шта је упутство за одабир канала за склапање ваздушног канала и можемо одабрати оне компоненте са којима ће вентилација имати завидне перформансе (погледати и чланак Грејачи за вентилацију: врсте, инсталација, прорачун).

Више корисних информација можете пронаћи тако што ћете гледати видео у овом чланку.
