Шта и како направити машину за савијање профилне цијеви:

Приликом састављања различитих металних конструкција од обликованих цеви може бити потребан закривљени део. Због високе чврстоће профилних цеви за савијање, тешко их је савијати, па се за обављање ове радње користи посебан уређај. У овом чланку ћемо погледати како саставити ручну машину за савијање профилне цијеви, која ће бити сасвим довољна за потребе домаћинства.

Дизајн уређаја

Принцип рада

Свака опрема за савијање профилне цеви обезбеђује нежну деформацију, захваљујући којој део након савијања задржава своје карактеристике чврстоће. Поред тога, уређај вам омогућава да добијете одређени радијус савијања.

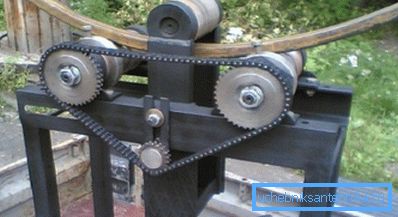

Тип машине ради на принципу ротирајуће штампе. Дно његове плоче формирају два ваљка. Горња плоча је трећи ваљак смјештен у средини између два доња. Због тога, такви уређаји за савијање профилне цеви називају се и трокраки бокобрани за савијање цеви.

Раздаљина између два доња ваљка одређује радијус савијања. Штавише, они раде као конвејер, померајући део кроз зону деформације. Горњи бубањ притисне део, осигуравајући његово савијање.

Карактеристике распореда

Машине за савијање на профилној цеви имају два типа:

• Са доњим ваљком за увлачење;
• Топ феед.

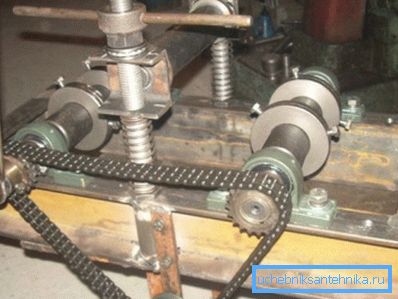

Горњи извор се користи у ручним бравама за цеви, јер се реализује уз помоћ спона, тј. метода навоја. Доњи извор се врши у машинама, где сила стезања генерише хидраулички погон или прикључак.

Дакле, машина са доњим храном је снажнија и продуктивнија. Међутим, много је сложеније у извршењу, стога, ако се уређај користи за потребе домаћина, тада би било корисније обавити машину за савијање профила цијевима својим рукама помоћу горњег извора вратила.

Такође треба напоменути да облик транспортних ваљака утиче на перформансе уређаја.

Може бити:

• Гладак - у облику цилиндра;
• Профил - у облику цилиндра са жљебовима за цијев.

Профилирани ваљци за цијеви могу савијати неколико дијелова истовремено у једном пролазу, што је важно за масовну производњу металних конструкција. Пошто брзина обраде није толико важна за "кућне" машине, обично су опремљени глатким ваљцима, а цена је нижа.

Израда машина

Главни чворови

Пре него што направите уређај за савијање профилне цеви сопственим рукама, требало би да размотрите његове главне елементе у којима се састоји. Дакле, машина укључује:

Монтажа кревета

Почните производњу машине са својим рукама са склопом кревета. По правилу, за ове сврхе се користе четири канала, од којих се паралелепипед саставља. Монтажа свих делова метала врши се електричним заваривањем.

Транспортерски склоп

Након што кревет постане спреман, можете прећи на склоп транспортера.

Рад се обавља у овом реду:

• Први корак је да припремите два идентична клипса. Готових делова можете наћи или наручити у продавници.
• Затим се заграде морају заварити до оквира у који ће се убацити ваљци.
• Затим се вијак убацује у рупу сваког пара заграда, који служи као оса за ваљак. Осовина се ставља на вијак, након чега се осовина фиксира са навртком.
• Са једне стране ваљака, заварени су ланчани зупчаници.
• Између ваљака, потребно је инсталирати систем затезања ланца, који је равна конзола са малим ваљком и зупчаником. Померање гума горе или доле, можете подесити напетост ланца.
• На крају рада на транспортеру, ручица са ручицом треба заварити на један од ваљака.

Савјет! Пожељно је одмах набавити брзине помоћу ланца тако да не постоје проблеми са некомпатибилношћу делова.

Обујмица склопа

Завршна фаза рада је монтажа стезаљке, која се обавља у следећем редоследу:

• Пре свега, ноге носача у облику слова У, које се састоје од четири профила, заварене су до рама. Разлика између њих треба бити 42-43 милиметара.
• Затим се направи мали носач у облику слова У, који је заварен са профилом од 40 мм. Ноге структуре су бушене рупе за ос осовине. Висина ногу треба да буде неколико центиметара већа од пречника вратила.
• Затим, монтирани носач са ваљком мора бити уметнут у размак између ногу великог носача. Мали носач се слободно креће у великом смеру према горе / доле.
• Горњи носач је заварен до ногу великог носача, у средини чије се рупа за навртку буша.
• Надаље, навртка је заварена у ову рупу, у коју се иглица накнадно привија. Препоручљиво је причвршћивање цијеви у доњем држачу, уз обезбеђивање слободне ротације. Ово ће омогућити да горњи бубањ поправите у различитим положајима.

Савјет! Пре него што наставите са производњом машине, пожељно је да завршите цртеж, што ће избјећи грешке у процесу инсталације.

Овај рад на дизајну је завршен. Треба напоменути да машине направљене на сличан начин за савијање профилне цијеви својим рукама нису инфериорне са сличним власничким уређајима чија цијена је врло висока.

Закључак

Са барем мало искуства са металном и апаратом за заваривање, можете самостално извршити горе наведени уређај. Као резултат, таква кућна машина за савијање профилне цеви омогућиће да се добију закривљени делови који могу бити потребни за различите потребе у домаћинству. Са видеа у овом чланку можете добити више информација о овој теми.
