Централизатори за цеви: избор и примена

У овом чланку ћемо размотрити како и зашто се централизатори користе за заваривање цеви. Поред тога, сматрамо дизајнерске карактеристике најпопуларнијих модела из онога што је тренутно на тржишту. Дакле, шта је централизатор и зашто је то потребно?

Ефикасан начин да се варни слој чврсти и чврсти

Није тајна да постоје посебни уређаји прилагођени за извођење савршено равног пресјека цијеви. Али, иако је рез израђен што је могуће глатко, практично је немогуће комбиновати обе цијеви са дијеловима за висококвалитетно заваривање.

Као резултат, завар ће бити неуједначен и, као резултат тога, веза неће бити чврста. Решење овог проблема може послужити као унутрашњи или спољни централизатор за цеви.

Карактеристике рада

Обе металне цеви и њихове полиуретанске пјене, пре заваривања, морају бити нагнуте једна на другу што је могуће глатко, тако да нема празнине на раскрсници.

Да бисте направили такву комбинацију резова са својим рукама, готово је немогуће. Штавише, комбинација секција је редослед магнитуде компликованији са повећањем пречника цеви. Стога, током монтаже канализационих система и других цевовода без употребе фитинга за канализацију, користе се посебни централизатори.

Уређај обухвата две цијеви који се комбинују и омогућавају их да буду што је прецизније повезани једни са другима, притом се фиксирају у овој позицији. Након заваривања се врши гарантован висококвалитетни завар. Уређај се затим демонтира и цевовод се може користити за његову намену.

Главне варијанте

Након што смо одлучили за коју опрему за центрирање користимо, размотрите врсте уређаја који су у продаји.

Сви централизатори, који се данас могу купити у одговарајућим продавницама, подијељени су у двије главне категорије - интерне и екстерне.

• Уређаји спољног типа су скраћени као ТсН и намењени су за уградњу и употребу на спољашњости цеви. Уређаји овог типа, без обзира на величину, једноставни су за употребу, лако се инсталирају и производе брзо и ефикасно центрирање. Уређаји спољног типа представљају широк спектар опреме (ексцентрична, веза, хидраулика и друге конфигурације).
• Унутрашња централизација се скраћује на ЦВ и представља хидрауличке инсталације.. Уређаји овог типа изнутра пукну ивице цеви, померајући њихове секције једна другој. Предност опреме је могућност коришћења на цевима различитих пречника.

Карактеристике индивидуалних модификација

Након што се узму у обзир карактеристике опште класификације, размотрите карактеристике појединачних модификација центрирања уређаја.

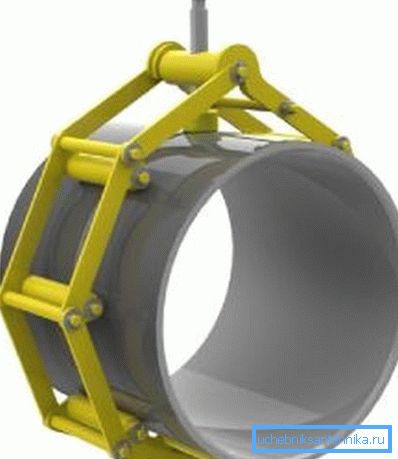

• ТсЗН - централизовани спољни централизатор је дизајниран да комбинује крајеве цеви пречника зглоба од 50 мм до 2 метра.

Важно: Рад уређаја је дозвољен у широком опсегу температура околине од - 40? С до + 40? С. Уређај конструктивно представља полихедрон са ламеларним везама на шарнирским зглобовима.

Спојни елементи се комбинују помоћу вијчаног механизма.

• ТсЗН-Г - екстерни хидрофилтер централизатора - модификована је верзија претходног уређаја. Суштинска разлика ове модификације од претходне је једноставност рада и одсуство потребе за примјеном значајних физичких напора. Као резултат, процес комбиновања заварених елемената значајно се убрзава без угрожавања квалитета завршеног резултата. Уређај се састоји од ламеларних веза на зглобној зглобу, али не и механизма за вијке, али се хидраулика користи за постављање покретних веза. Допуштени пречник цеви варира у опсегу од 720-2020 мм

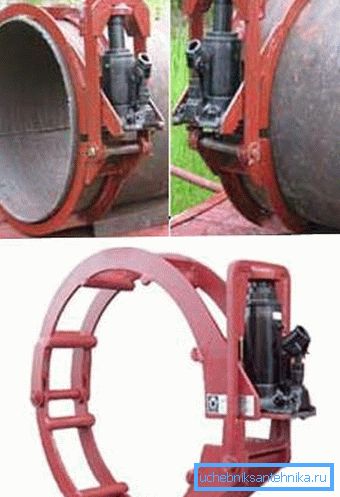

• ТсАН-Г - централизовани лучни вањски хидрофилтер је дизајниран за рад са пречником пресека 325-820 мм.

Уређај је одвојива конструкција која се састоји од секција спојених шаркама. Употреба уређаја са таквим дизајном гарантује додатну удобност када је инсталирана на зглобу.

Уређај користи арцуате секције, које су компримиране, прилагођавајући резове зглоба. Број облога се одређује пречником цеви.

Сваки од коришћених одјела је опремљен посебним заустављањем који чврсто поправљају елементе који се комбинују, истовремено обезбеђујући оптималан квалитет и чврстоћу споја. Директно на одељцима су фиксни хидраулични актуатори, пројектовани за максималну развијену снагу до 5 тона.

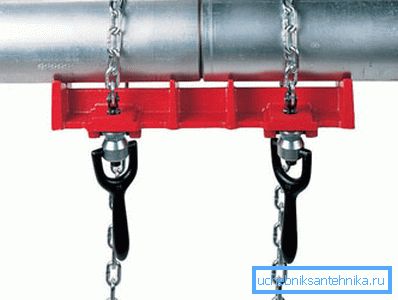

• ЦНТ - спољашњи ланац централизатор је уређај са ручним погоном, дизајниран за рад са пресеком пречника од 426 до 1420 мм.

За разлику од аналогних везова, ланчане инсталације могу обезбедити већу сила током центрирања. Уређаји овог типа могу се користити иу изградњи и поправци цевовода.

Важно: Структура ланца изграђена је помоћу механизама који се брзо одвајају, што позитивно утиче на радне перформансе.

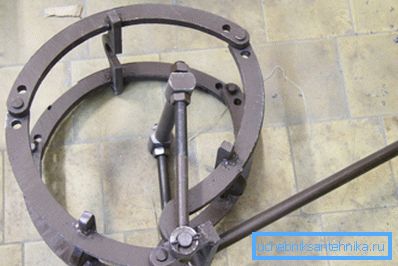

• ТсНЕ - спољашњи ексцентрични централизатор се користи за фуге са пречником од 89 до 426 мм.

Уређај се састоји од неколико прихватних лука, којег управља ексцентрична стезаљка. Уређај може, користи се за рад са цевима различитих пречника промјеном оси ексцентра или кориштењем посебних одстојника.

• ТсВ - централизатор унутрашњег хидрауличног типа је дизајниран да комбинује крајеве ротирајућих и неротирних цеви.

Уређај, ако је потребно, не само да комбинује зглобове, већ им даје и најуређенији округли облик. Употреба таквих уређаја омогућава изградњу цевовода уз континуирано аутоматско заваривање.

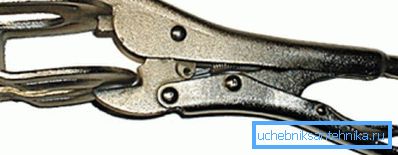

• ЦА - стезаљка централизатора се користи за рад са малим пречником цеви.

Ова својина и разумна цена чине уређај најпопуларнијим међу непрофесионалним и новинарским колекционарима цевовода. (Погледајте и чланак Бутт-Велд Пипе: Феатурес.)

Закључак

Дакле, испитивали смо шта су централизатори, које су њихове најпопуларније сорте и каква је њихова примјена инструкција. На основу ових информација можете одабрати уређај који одговара карактеристикама извршеног посла.

Више корисних информација можете пронаћи тако што ћете гледати видео у овом чланку.
