Цевне славине и остали алати за ручно навијање

Какав алат је славина за цеви? Како се плоча разликују од вијчане матрице и да ли се точак разликује од рамена? Како срезати унутрашњу или вањску нит властитим рукама? У којим случајевима су пожељни прикључци са навојем за водоснабдевање, а када - заварени? У чланку ћемо покушати одговорити на ова питања.

Дефиниције

Прво дефинишемо терминологију:

• Прекидач је уређај за сечење и чишћење (чишћење од бодовања, рђа итд.) Унутрашњих навоја. У нашем случају - цев.

Корисно: цевни навој се разликује од метричке у томе што се његова величина не карактерише стварним пречником гребена или шупљина, већ условним пролазом (ДУ) прикључене цијеви или фитинга.

• Дие - вањски навојни алат, направљен у облику карбидне навртке са отворима за уклањање чипа.
• Клупп се разликује од плоче у томе што се састоји од неколико одвојених сектора. Зашто ти је то потребно? Чињеница је да су тврди легуре и чврсти челици који се користе у производњи рифираних алата више него скупи. У међувремену, чврстоћа и тврдоћа су неопходни само за гребене који директно исећу нит; остатак плоче само комбинује неколико гребена заједно. У случају смрти, ова функција се преноси на држач.

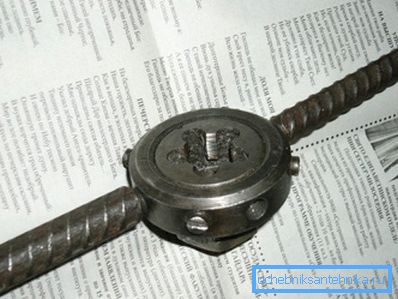

• Вороток - рам за славину или умире, опремљен са пар ручица, који се користе као полуге. Омогућава вам да исечете нит без икаквих додатака.

• Држач (мандрел) се, једноставно, поставља округло или шестострано дугме без ручица.. Зашто је то потребно? У пракси, водоинсталације нису неуобичајене када се навој мора пресецати не на стезаљку или стезаљку, већ директно на подлози или подизачу према зиду. Ручице ће спречити окретање алата, а трн се може окретати обичним кључем за гас.
• Ратцхет - ручица са једном ручком, двоструким тијелом и обрнутим квачилом. Такође вам омогућава да исечите нит према зиду. За разлику од ваљка, на којем кљуц за гас оставља дасец, поклопац не добија механицка оштећења у току рада, а много је погодније за употребу.

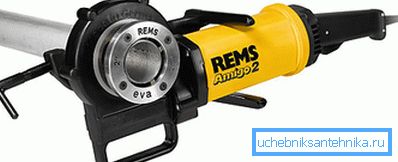

Занимљиво: у продаји можете наћи електричне утичнице за цеви, што вам омогућава без физичких напора. Цев је стегнут сопственим алатом за стезање; алат за сечење покреће електрични мотор мале снаге кроз мењач. Алат је прилично згодан за коришћење, али његова цена - од 20 до 80 хиљада рубаља - чини куповину корисно само за професионалце.

Детаљан опис

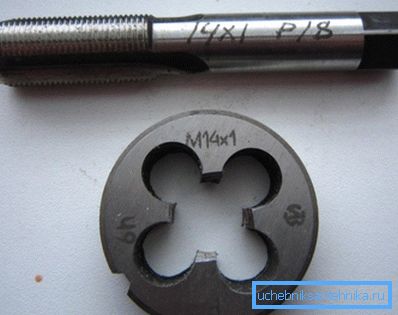

Додирните

Вањски, алат подсећа на обичан вијак, не завршава се са поклопцем, већ са кратким квадратним прихватом. До почетка навоја, смањена је величина гребена, чиме се обезбеђује најлакши улаз са минималним напором. Точка је опремљена уздужним жљебовима, преусмеравајући чипове.

По правилу, при резању навоја користи се сет од два или чак три алата. На пример, при резању пола-инчног навоја, будућа спојница (бушени цилиндрични радни предмет) прво пропушта грубу славину за цијеви 1: 2, а затим заврши. Када сечење у једном пролази повећава хабање алата, а квалитет нит је много лошији.

Коцкице

Поред чињенице да је овај алат дизајниран за спољашње навођење, плоча се разликује од славине помоћу друге функције: навој се пресеца за један пролаз.

Како изгледа мртво? Ако кровна цев од 1: 2 изгледа као један и по инчног затварача, тада одговарајућа мумија предвидљиво подсећа на пола-инчну карбидну навртку. Од уобичајеног орах разликује се од навоја са истим глатким (конусним) приступом и неколико кроз канале за чипове.

Корисно: усисни (конусни) дио плоче има дужину од 2-3 обртаја; укупна дебљина одговара 8 до 10 окрета.

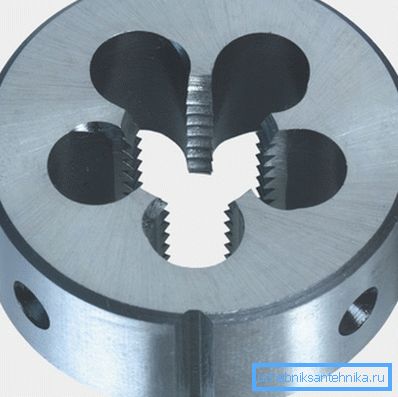

На спољној цилиндричној површини матрице постоје неколико конусних притисака, на којима се вијци причвршћују у држачу.

Клупп

Већ смо описали његову основну разлику од коцкице: сечници се причвршћују само са цевима и могу се мењати када су оштећени независно један од другог.

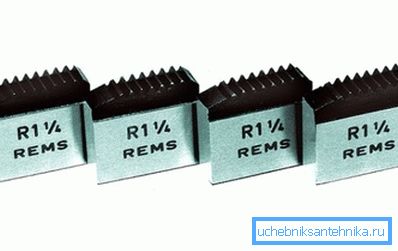

Корисно је потенцијалном купцу да зна само једну суптилност: ако је спољни пречник матрице стриктно регулисан ГОСТ 9740-71, према којем су направљени, онда се резачи вијчане масе могу имати другачији облик и фиксирани на различите начине.

Када купујете замену, боље је обратити пажњу на производе истог произвођача који су направили цијев. У супротном ситуација је могућа када се упаљачи једноставно не упадну на место.

Цевни навоји

Уопштено говорећи, за бравара информација о цјевоводима нема много практичне вредности.

Међутим, у образовне сврхе, представљамо неке занимљиве чињенице.

• Постоје цилиндрични и конусни навоји цеви. Сва водоводна опрема је дизајнирана да користи цилиндричне навоје, а конусни захтеви се углавном захтевају у цевоводима високог притиска.
• Код пречника веће од 6 инча, цеви су заварене или спојене са прирубницама.
• Упркос великом распону номиналних пречника, регулисање сечења цилиндричних навоја цеви ГОСТ 6357-81 омогућава само четири навоја.

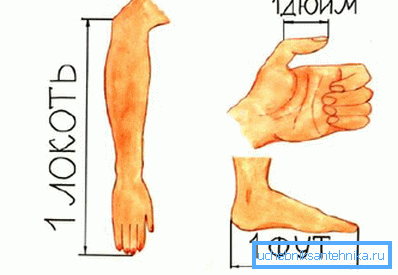

Референца: енглески инча износи 2,54 цм. Према томе, цевна славина од 2 1: 2 је дизајнирана за навоје који су компатибилни са цевима са условним пролазом 2,5к2,54 = 6,35 цм (63 мм).

• Везивање номиналних пречника нити цеви у систем метричког мерења такође се регулише горе наведеним стандардом. Овде је листа неких величина:

Навој или завар

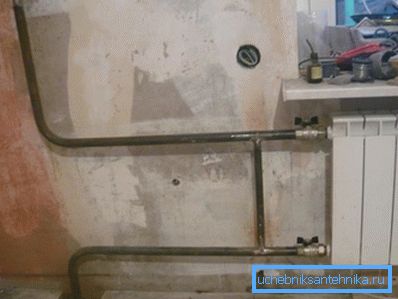

Рисери и системи за грејање и водоснабдевање имају номинални пречник, очигледно много мањи од 6 инча. Сходно томе, за уградњу једињења се могу користити као заваривање и навој.

Очигледно је да се мање времена проводи на страни заваривања: искусни заваривач проводи не више од 10 минута на удубљењу; навијање, монтажа и заптивање зглоба ће захтевати бар три пута дуже при знатно већој потрошњи напора.

Када су навојне везе оправдане:

• Ако имате проблема са транспортом алата. Очигледно је лакше донети плочу са држачем и пар кључева за гас на дацху јавним превозом него електрични апарат за заваривање, а још више - пар цилиндара и сет црева са бакљом.
• Ако је потребно, учините везу сложно. Типичан случај је сгон након вентила на челичној водоводној цеви. Пре или касније, вентил ће морати да се замени, а цеви ће бити очишћене од минералних наслага; могућност да се ради без заваривања је дефинитивна предност.

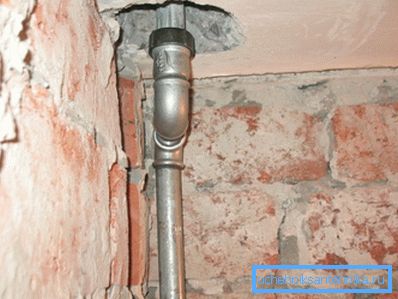

• Најзад, нитови немају алтернативе ако се поцинчане цеви користе за инсталацију комуникација. Чињеница је да варни слој разбија танки слој цинка, што чини галванизирање бескорисним: корозија уништава површину шива истом брзином као и када се користе ВГП цеви од црног челика. Али са нитима, ситуација се радикално мења: слој цинка остаје нетакнут, са резултатом да се ресурс цјевовода повећава неколико пута. Аутор је морао да отвори галванизоване грејне куле састављене на нитима после пола века рада; ако је вишеслојно сликање спречило процену стања цеви, интерни преглед показао је да се они не разликују од нових.

Како сечити нит

Интерно

Претпоставимо да имамо гајено челичну гајбу за челичну спојницу од 32 мм (1 1/4 инча). Морамо га претворити у готову спојницу.

Како да обављате овај посао?

1. Стезање обрадити у посебном стезаљку са дијамантским луменом између чељусти.

Обратите пажњу: у овом случају није пожељно користити пропусницу. Компресован са обе стране радног комада је деформисан, постаће овалитет.

1. Ставили смо грубу цевчицу 1 1: 4 инча у дугме.
2. Подмазати унутрашњу површину радног комада. Мазање ће смањити отпор при резању и смањити вероватноћу бодовања. Које врсте мазива се користе: уље за машине за шивење, аутол, масно и чак дизелско гориво су подједнако погодне за наше потребе.
3. Смјерницу постављамо стриктно дуж оси будућег спојка, притискајте га максималним напором и окрените га без ометања позиционирања и без отпуштања притиска. Резање без притискања славине до дела могуће је само након 2-3 потпуне обртања; ако раније ослободите силу, први низ ће бити отцепљен.
4. Након што спојите грубо навојем, извадите ручицу и уклоните је са друге стране. Поновите рад са средњим и финим славинама.

Шта да радите ако имате само уобичајену ручку:

1. Стегну гребен у славину.
2. Плоча је причвршћена кључем за гас (цев) и седи на његовом улазу.
3. Даљи радови су идентични онима описаним горе.

Корисно: ако се славина користи само за навођење коришћених фитинга, довољно је имати само завршну алатку у вашој колекцији.

Вањски

Овде инструкција резања нит укључује припрему приступа за плочу. Да се ​​за резање не захтева прекомерно велика сила стезања, облога се треба одрезати са вањске стране цеви под углом од око 30 степени до своје оси.

Размислите како можете припремити позив, тако да кажете, у пољу:

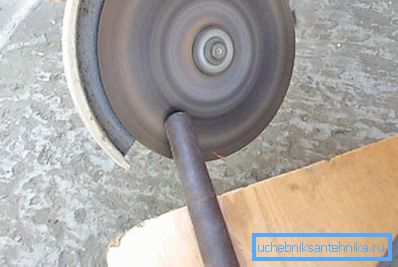

• Брисање око ивице цеви брусилице са кругом на металу.

• Урадите исти посао помоћу ручне датотеке.
• На крају, у недостатку алата, ивица цеви са мало вештине може се једноставно компримовати помоћу гаса. Главна суптилност ове операције није претеривање и не даје овалност цеви.

Следећи корак:

1. Спољна површина ивице цеви поново се замара.
2. Плоча се притисне према крајњем лицу стриктно праволинијском према уздужној оси цеви. Сила стезања се одржава до 2-3 потпуне обртања.
3. Следеће је једноставно механичко дело: муља се лупа дуж цеви док се не добије нит од потребне дужине. Оштро повећана отпорност значи чекање чипова; у овом случају, плоча се враћа једном заокретом, чипс се уклањају, а површина се подмазује.

Када навојем спољашњег навоја директно на постоље или постоље постоји једна суптилност. Цев на којој је рез изрезана неопходно је држати гасни кључ тако да сила на њој компензује обртни момент који се јавља приликом сечења.

Чињеница је да је пуно лакше срушити подлогу од рисара или рисера са суседне батерије него што се чини: полуга вам омогућава да развијете веома значајан напор. Поред тога, стање самих цеви у старим стамбеним фондовима често оставља много жеља.

Закључак

Размотрићемо наше познавање алата за одржавање ручног навоја и процесне технологије. Као и обично, видео у овом чланку ће понудити читатељу додатне информације. Успехи!
