Цевни дефлектор - шта је и зашто је то потребно

Далеко од свега зна шта је дефлектор, али сви су приметили капуљаче у облику кишобрана преко димњака неких кућа. Овај дизајн се назива "дефлектор", што значи "рефлектор". Затим, пажљиво погледамо овај елемент димњака, његову сврху и размислимо како направити такав уређај сами.

Зашто вам треба дефлектор?

Дизајн дефлекторја је прилично једноставан - најчешће се састоји од кратке цеви са кишобраном, који се ставља на цеви димњака. Дефлектор се такође назива кутија од ветра или дима (сазнајте како се цеви за канализацију замењују).

Обрати пажњу! Муљ не само да има практичну функцију, већ је и стар архитектонски елемент. Неке варијанте његовог наступа до данас остају прави уметнички рад.

Што се тиче његове практичне сврхе, димњак је намењен првенствено за побољшање потиска, одбацујући проток ваздуха. Због тога се зове "рефлектор". Како се ветар рефлектује, зона ниског притиска се појављује испред димњака, што доводи до повећаног потиска.

Истраживања су показала да коришћење чак и најједноставнија димњака повећава ефикасност било које димњаке за 20 процената, а његова ефикасност не зависи од смера вјетра и других услова.

Међутим, ово није његова једина функција, има смисла инсталирати дефлектор на димњаке из других разлога:

• Штити димњак од падавина.
• Спрјечава улазак остатака у цев.
• Спречава пенетрацију живих бића.
• Штити материјал за кровове од варничких варница.

Врсте дефлектора

Доминик недавно долази у свим врстама.

Могу се разликовати:

• Цап облик;
• Грађевинарство;
• Материјали од којих су израђени итд.

Према томе, у наставку ближе погледамо њихову врсту.

Образац

Сада највећа популарност уживају у следећим формама:

• Са равним поклопцем;

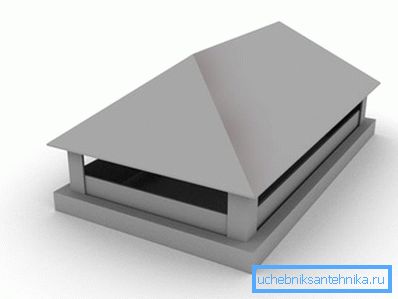

• Хип;
• Са полукружном капом;

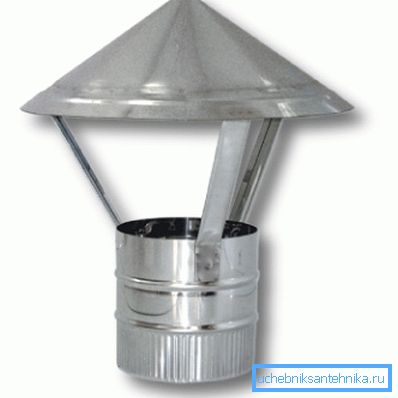

• Коничан;
• Хип.

Савјет! Избор дефлектора зависи углавном од архитектуре зграде, на пример, бакарни дефлектори са равним поклопцем се обично користе за куће израђене у модерном стилу. На модерним зградама, капе са полукружном капом изгледају боље.

Материјали

Што се тиче материјала за димњаке, најчешће су направљени од поцинкованог гвожђа. Истина, недавно су производи покривени емајлом или чак пластичним слојем.

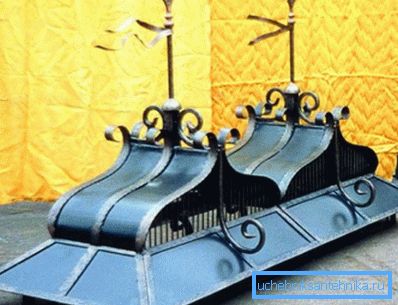

Ретко је пронашао бакар. Како декорација крова обично се користи ковани производи, који могу имати различите облике. Наравно, цена дизајнера флиухарок може бити врло висока.

Конструкције

Дизајн ових уређаја има доста, а најпопуларнији су следећи:

• ТсАГИ;
• Дефлецтор Григоровицх;
• "Душни зуб";
• Отворите Астато;
• Спхерицал витх ротатион;
• Округли "Воллер";
• Звезда "Шенард".

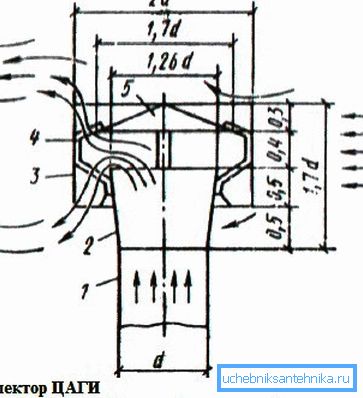

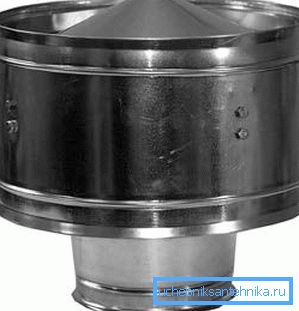

Најчешћи дефлектатор вентила је ЦАГИ димњак, стога, као пример, размотри његову структуру.

Дакле, овај дизајн се састоји од следећих елемената:

• Инлет;
• Кућиште дефлектора;
• Дифузор;
• Брацкетс;
• Кишобран.

Производња флиугарки

Треба напоменути да можете направити дефлектор на димњаку својим рукама, а у том случају нема ништа компликовано. Потребно је само припремити метални лим и довршити цртеж, након чега се пресецати делови и спојити.

На примјер, дефлектор за самоклопни окретни ток је следећи:

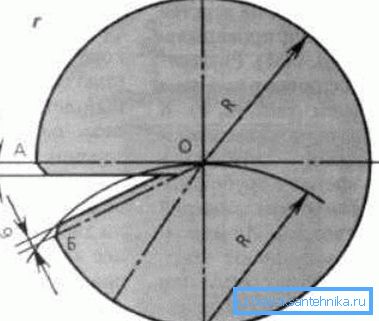

• Прво треба да нацртате круг на листу. Радијус мора бити већи од радијуса димњака.
• Затим, кроз центар круга, требају се нацртати праволинијске средишње линије.. Затим, на тачки пресека О1 потребно је ставити ногу компаса и извршити изрез Б, радијус зареза треба да буде једнак радијусу круга. Точка пресека серифа мора бити повезана са линијом до центра круга.
• Онда морате да исечете круг и исечите сегмент АОБ-а у њега, што ће вам омогућити да добијете конус. Неопходно је оставити ивице за преклоп.
• Затим, завршени део мора бити заврнут у конус и покупити ивице.
• Затим морате причвршћивати четири полице на конусу и инсталирати производ на цијевии Да би га поправили, могуће је направити рупе у стубовима и димњак и причврстити конструкцију помоћу вијака или вијака.

Дефлектор квадратног или правоугаоног димњака са властитим рукама је следећи:

• Пре свега, неопходно је пресецати правокутник челика у таквој величини да се може преклапати отварање цеви када је савијен.
• Да би се декорисао димњак, са обе стране потребно је направити идентичне косим резовима који се налазе на истој удаљености, што ће омогућити добијање трапезних сегмената.
• Затим морате направити четири полице од челика и причврстити их заковицама до углова правоугаоника.
• Крајеви поклопаца су савијени као што је приказано на дијаграму и направљена је рупа у њима.
• Правоугаоник мора бити савијен и уграђен у димњак. Да бисте поправили структуру, у димњаку морате бушити рупе и убацити нокте или игле које би требало да иду у рупе отвора димњака.

Овај посао је готово. Ми смо размотрили најједноставнији дизајн флиугарока. Ако желите, можете изводити сложеније дефлекторје и чак их украсити временом.

Закључак

Дефлектор је важан елемент димњака, јер не само да повећава жеље, већ и спречава бројне проблеме повезане са њеним зачепљењем. Осим тога, он може играти важну улогу у дизајну куће, наглашавајући његову припадност одређеном стилу. Штавише, такав уређај се може постићи и самостално (погледати и чланак Врсте канализационих цеви и прикључака: критеријуми селекције).

Са видеа у овом чланку можете добити више информација о овој теми.
