Цијев бендер - карактеристике алата и сопствене производње

Често, када обављају различите радове у земљи или у гаражи, потребно је савијати цев око одређеног круга како би се добио правилан геометријски облик. Да би се постигао такав резултат, могуће је само уз помоћ специјалног алата, међутим, биће скупо за куповину уређаја за неколико операција. Да бисмо помогли у решавању овог проблема, у овом чланку ћемо погледати како направити цијев бендер.

Машина за савијање цеви

Карактеристике опреме

Сврха уређаја

У производњи разних металних конструкција, попут газебоса, пластеника, ограда, баштенског намештаја итд., Профилне цеви су веома популарне јер су издржљиви, издржљиви и приступачни материјали. Међутим, технологија производње неких од ових структура захтева да се цеви савијају у одређеном радијусу или под одређеним углом. Поред тога, током инсталације цевовода може бити потребно савијање.

Немогуће је извршити такву операцију с вашим рукама, али цијев бендер ће вам омогућити да се носите са задатком без великих потешкоћа. Уз то можете савити цеви под углом од 0 до 180 степени. Најчешће у таквим уређајима користили су електромеханички или хидраулични погон.

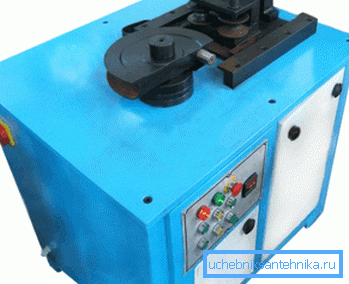

Електромеханичка машина за савијање цеви

Морам рећи да је овај алат веома прилагодљив, јер вам омогућава савијање различитих врста цеви:

  • Котларнице;
  • Гас;
  • Водовод;
  • Профил, итд.

Што се тиче материјала, могу се направити од:

  • Постали;
  • Бакар;
  • Алуминијум;
  • Метал-пластика.

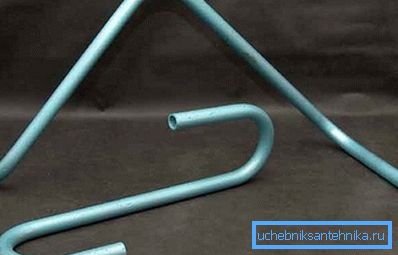

Закривљена цев

Једини пречник цеви не сме бити више од два инча. Као резултат тога, опсег овог алата је веома широк.

Посебно се користи:

  • У котларницама;
  • Бензинске пумпе;
  • Приликом уградње система грејања и водовода итд.

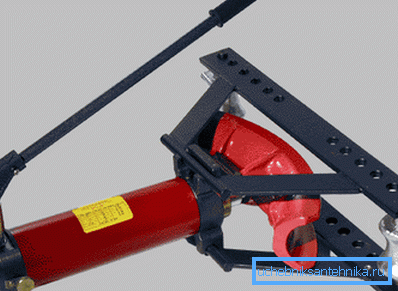

Пнеуматски ручни алати

Врсте уређаја

Пре него што пређете на производњу алата, размотрите које врсте цевних појасева постоје:

Приручник Дизајниран за обављање таквих операција као савијање прстенова и лука различитих радија. Његова тежина је обично мала, што вам омогућава да транспортујете алат до места рада са металним конструкцијама. Цена таквог производа није релативно висока.

Алат може радити са профилисаним цевима са пресеком до 4к4 цм и округли, са пречником до 3к3 цм.

Ручна хидраулика Погон овог алата има хидрауличну инсталацију која повећава снагу оператера. Као резултат, цеви са великим пречником се могу савијати. Прибор се препоручује за уградњу и демонтажу гасовода и водоводних цеви.
Елецтриц Користи се за рад са цевима на производној скали. Омогућавају савијање профилисаних производа са пресеком до 80-40 мм. Ограничење пречника округлих цијеви је 30 мм.

Карактеристика ових производа су високи перформанси и доступност додатних функција, као што су контрола помоћу дугмића или стопала, која се ротира у оба смера итд.

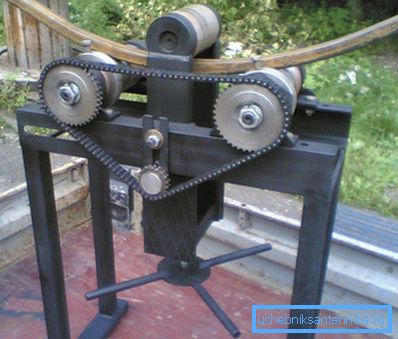

Стационарна машина за савијање профилних цеви

Поред тога, сви постојећи алати се разликују у смислу услова рада за:

  • Приручник - користи се за кућну употребу или директно на месту инсталације цеви.
  • Стационарни - су машине које се користе у предузећима у којима је савијање цијеви дио процеса.

Савјет! Ако желите да добијете велики радијус цеви, на пример, за производњу закривљене стаклене баште, избаците плоче и исеците полукруг жељеног радијуса. После тога, можете ићи око цеви сопственим рукама око овог уређаја.

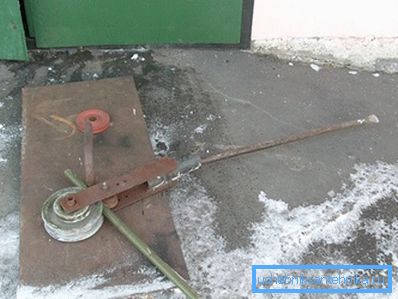

Једноставан кућни уређај за савијање цеви

Израда алата

Сасвим је једноставно извести једноставни уређај за савијање.

Једина ствар коју ћете требати су неке вештине водовода, као и неки алат:

  • Машина за заваривање;
  • Бугарски;
  • Мерење траке и оловка.

Што се тиче материјала, требат ће вам неколико листова од метала дебљине 3 и 10 мм, као и неколико челичних шипки.

Дакле, инструкција изгледа овако:

  • Први корак је припремити кутове. Да би уређај био универзалан, нпр. За цеви различитих пречника треба користити две троструке кутије - пар за пола инчне цијеви, пар за инчни цијеви и пар за три цијеви. Одмах морам рећи да куповина таквих колица неће радити, па их је потребно наручити у радионици.

Са сваке стране кола, у њему треба бити удубљења која одговара пола пречника цеви. Стационарни ваљак треба да има минимални пречник, јер ће зависити од минималног радијуса савијања.

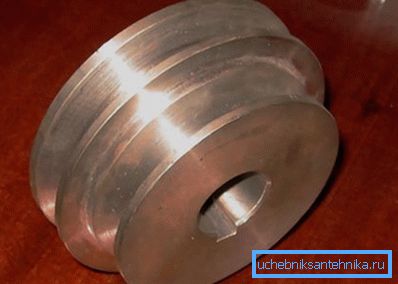

На фотографији - двоструки ремен
  • Затим морате направити металну основу дебљине око 10 мм, што је квадратна плоча са отворима на угловима, за причвршћивање на сто.
  • Затим у средишту плоче потребно је поставити пин, чији пречник треба да одговара унутрашњем пречнику мале троструке шкрипце, заваривањем.
  • Након што ће кревет бити спреман, неопходно је извршити окретни механизам. Да бисте то урадили, прво морате укопати дио два метална плоча у облику слова У. Висина ногу дијела мора одговарати пречнику малих и великих вретена, тако да се на овом растојању у потпуности уклопе велика покретна котура и половина стационарног материјала.
  • Дршка дуга око 25 цм је заварена до врха дела. Цев која делује као полуга касније ће бити стављена на ову ручку.
  • Затим, на ивици дела је постављен велики пин, који је фиксиран са затварачима. Малим шкриљком се ставља на основни пин са цијелом структуром.
  • Сада остаје само да се изврши нагласак - за ово је заварен још један пин и на њему је постављен ремен.

Процес производње делова је завршен. Сада остаје само да поправите алат на столу, и можете почети савијати цијеви.

Савјет! Да би се спречило хабање цијеви током савијања, треба га напунити песком, а крајеви би требали бити сјечени.

Закључак

Сваки домаћи мајстор може самостално да направи ручицу за цеви. Наравно, ова операција ће трајати неко вријеме, међутим, овај алат је заиста користан, и свакако ће се на фарми више пута употријебити.

Са видеа у овом чланку можете добити више информација о овој теми.
