Цијевни бенд за профилну цев: карактеристике дизајна и

У овом чланку ћемо причати о томе како направити цијев бендер за профилну цев користећи расположиве материјале. Поред тога, узимамо у обзир структурне карактеристике које уједињују све цртеже цијеви цијеви за профилну цијев.

Али, за почетак ћемо утврдити карактеристике рада уређаја.

Функције апликације

Није тајна да је профилна метална цијев неопходан грађевински материјал за постављање објеката као што су пластеници, летње куће, надстрешнице итд.

Наравно, лако је купити готове употребљене или нове металне делове са закривљеним профилом, али цијена такве куповине ће бити висока. Можете покушати да промените конфигурацију шупљег метала сопственим рукама. Али, то ће довести до деформације производа, и тачније до дробљења његових зидова.

Решење за овај проблем ће бити кућни бендови за профилне цеви. Зашто је домаћа? Разлог за избор кућног уређаја је очигледан - чињеница је да ће машина исправно направљена ручно бити реда магнитуде јача и трајнија од опсега јефтиних уређаја који су у понуди.

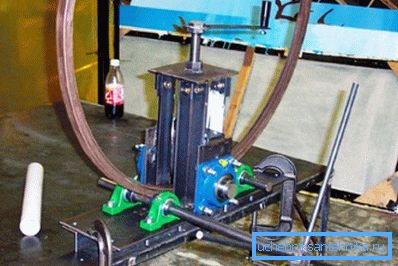

Принцип уређаја је једноставан: шупљи метал са правоугаоним или округли облик пресека се поставља између осовина, чија позиција се мења у складу са жељеним углом кривине. Даље, осовине се погона, због чега се цев ваљава и савија на потребан начин.

Карактеристика свих машина за савијање цеви је да се механичко оптерећење на радном делу распоређује постепено и подједнако у различитим тачкама, због чега се не појављује преклапање зидова.

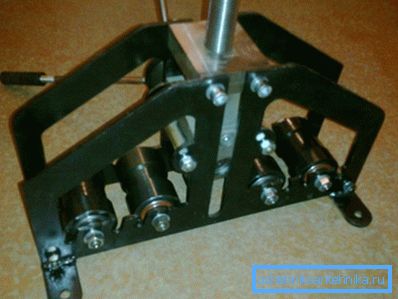

Дизајн машина за савијање цеви

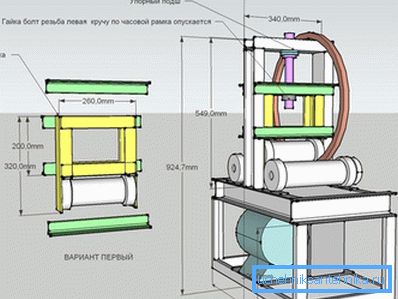

Цртежи ручног цевовода за профилне цеви могу се разликовати у зависности од типа уређаја и његових дизајнерских карактеристика.

Обавезни елементи у изградњи модификација са ручним или хидрауличним погоном су:

• оквир (оквир) на којем су монтиране све компоненте;
• доњи и горњи део;
• два или више заустављача;
• осовине;
• хидраулични цилиндар или капија опремљена ручком.

Оквир на којем се монтирају све компоненте може бити од две врсте:

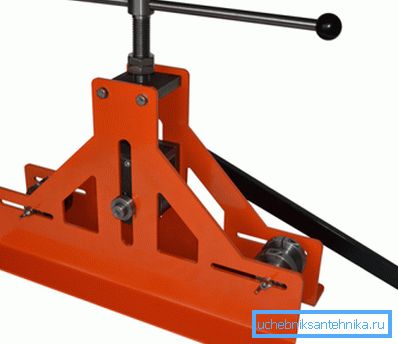

• затворени тип карактеристика фабричких уређаја;
• отворени тип због једноставности уређаја, типично је за већину импровизованих уређаја.

Важно: Упутство за одржавање уређаја са отвореним рамом је редослед величине једноставније него обављање сличних операција на затвореном оквиру. Али у другом случају операција је сигурнија јер практично нема отворених мобилних компоненти.

Технолошке особине

Одвојено, требало би да се примећује форма, што је различита вратила за профилне цијеви за цијеви цијеви. Ако се користе цеви са кружним попречним пресеком, користе се осовине са заобљеним зарезом, онда се ваљкастих секција може савијати помоћу осовина одговарајућом конфигурацијом изреза (погледати и чланак Фитинги за пластичне цијеви - преглед главних опција и њихових карактеристика).

Међутим, узимајући у обзир чињеницу да ваљање профила током савијања не подразумијева потребу за подупирање бочних зидова, можете користити осовине чија ширина ће бити много пута већа од ширине профила, што је из очигледних разлога немогуће при обради округлих цијеви.

Суптилности самопроизводње

Након што смо размотрили принцип рада и карактеристике уређаја, време је да одлучите како направити машину за савијање цеви за обликовану цев.

Да би се саставио једноставни ручни бенд за цеви, неопходни су следећи алати и материјали:

• апарат за заваривање;
• обујмице;
• ЛБМ "Бугарски" са дисковима за сечење метала;
• квадратна и трака мере;
• сечење челичног канала или угла (величина је одабрана у складу с величинама цеви);
• велики завртањ и навртка са одговарајућим навојем (најбоље решење би била капија, потпуно уклоњена из непотребног ручног штапа;
• 6 великих једнодимензионалних лежајева;
• дебелозидна цев са спољним пречником који одговара унутрашњем пречнику лежишта;
• непотребан челични спојни штап са звездицом са бицикла;
• додатни бициклистички ланац са задњег точка;
• бициклистички ланац.

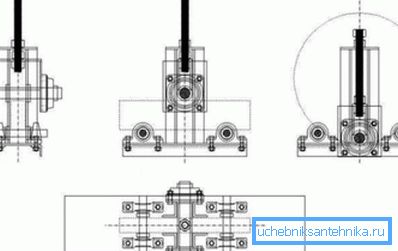

Након што се припремају сви алати и материјали, можете почети са радом. Као пример, користићемо следећи цртеж импровизованог цевовода за обликовану цев.

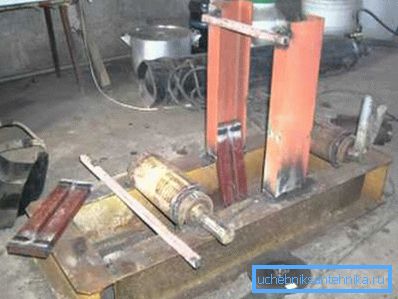

Упутство за монтажу је једноставно и састоји се од следећих корака:

• Са канала смо пресјекли прозоре за израду хоризонталног рама и заварили их у чврст оквир. Ако постоји чврста метална плочица одговарајућих величина, могуће је значајно поједноставити и убрзати инсталацију.
• Плоче за вертикалне водиче се исече са канала и заварене су у неку врсту гилотина "У". Вертикални водичи се заварују до оквира као што је приказано на цртежу.
• У следећем кораку лежајеви се заварују до оквира. Ако постоје лежајеви ове конфигурације као што је приказано на цртежу, можете користити причвршћени спој, који није заварен.

• У горњем пречнику вертикалних водича рупа се буша испод капије. Пре-центрирана навртка је заварена преко рупе.
• Цев је уметнута у рупице лежајева постављених на рам, одсечене тако да се на сваком крају остави крај од 2-3 цм. Ухватимо цеви заваривањем тако да се окрећу око своје осе, али не иду са стране на страну.
• Затим се саставимо од лежајева, ожима цеви и канализујемо горњу јединицу, која се дуж водилице спушта и врши притисак на закривљену цев. Горња равнина овог чвора дизајнирана је да се наслони на крај врата и изврши притисак на читав чвор, померајући га на кревет.

• На једној страни кревета опремљамо два лежајевима са ланцима, који су заварени до крајева цеви.
• Причвршћавамо бициклистичку ручицу са осовином педала на једну од звезда, која ће функционисати као дршка.
• Између звјездица развијамо ланац и уређај је спреман за рад.

Важно: Нисмо конкретно истакли тачне величине јер су такве инсталације направљене из онога што је на располагању. Међутим, покушајте да обезбедите да дебљина коришћеног метала није мања од 2-3 мм.

Закључак

Сада знате како направити ручни бендер за цеви, који се може применити на фарми. Више корисних информација можете пронаћи тако што ћете гледати видео у овом чланку (погледајте чланак Фитинги за челичне цеви - анализирамо све функције).
