Ваљци за профилне цијеви: врсте, принцип рада, независна

Како се квадратни или правоугаони део може обликовати регуларним луком? Како се могу направити само-ваљци за обликовану цев? А која рјешења нуди модерна индустрија? Покушајмо одговорити на ова питања.

Зашто ти је то потребно?

Зашто морам савијати профилну цев?

Дајемо неколико примера.

• Лопатичка крошња није само лепа, већ и практична: никада неће набавити снег.
• Закривљени визир изнад трема изгледа много боље од једноставног дизајна са једном рампом.
• Закривљена стакленика је изузетно издржљива, савршено издржава снег и ветар.

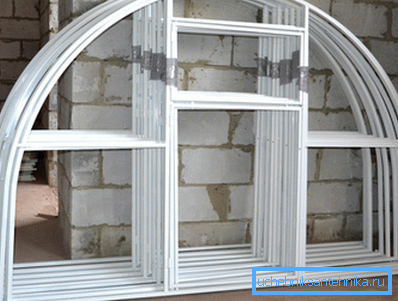

Узгред: састав пластеника од обликованих цеви је добар посао, који захтева присуство само познатих ваљака за савијање цеви и машине за заваривање.

Врсте ваљака

Шта су заправо они?

Механички

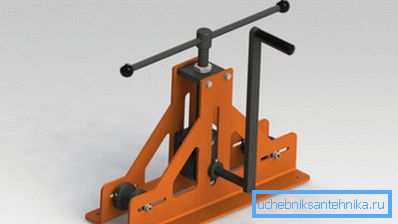

Најједноставнији дизајн је механичка машина са три ваљка. Такве машине се често могу наћи на продаји; њихова цена почиње од око 15 - 20 хиљада рубаља. Како су договорени?

У потпуности у складу са називом, конструкција се заснива на профтруб са три ваљка. Један од њих може бити премјештен у односу на друга два у правцу правоугаоног за равнину која их повезује; механизам за вијке се користи за помицање, што омогућава чак и особи са сасвим обичним физичким способностима да развије значајне напоре.

Један од ролни се испоручује са ручком, која омогућава ротирање и на тај начин извлачење цеви.

Постоји неколико модификација које омогућавају неколико да побољшају перформансе цеви бендер-а:

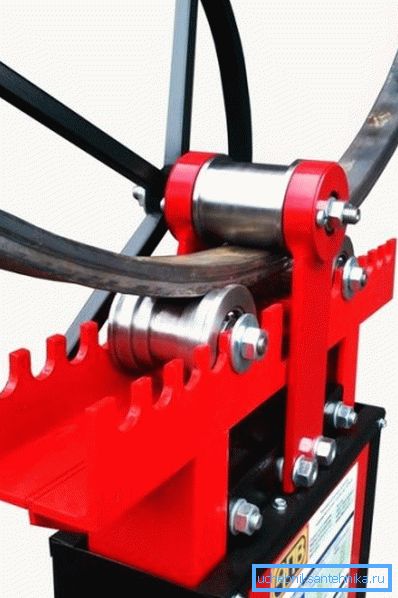

• Комбиновање ролни са уобичајеним ланцима обезбедиће њихово синхроно окретање., чиме се спречава клизање цеви.
• Мењач може се користити уместо ланца..
• Употреба каљеног ролна повећава свој извор неколико пута.
• Поред тога, ваљци могу бити заменљиви., што ће омогућити савијање без џамова и профилисаних и округлих цијеви.

Елецтриц

У овом случају део ручног дела се помера на електрични мотор.

У продаји можете пронаћи двије опције за извођење електричних брава:

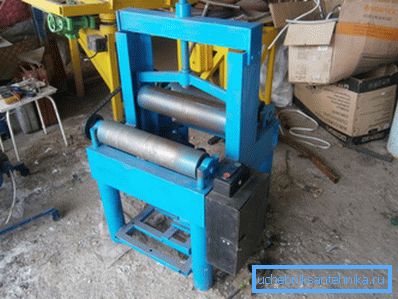

• У једноставнијим решењима, електрични мотор је одговоран само за цртање цеви. Положај савијања се врши ручно.

• Напредни модели ваљака користе електричну енергију како за вучу, тако и за померање ролне (наравно, помоћу мењача који помножи силу).

Хидраулика

Ова категорија укључује и моћне индустријске машине које теже десетинама тона и релативно компактне уређаје. Њихова заједничка карактеристика је употреба хидрауличног цилиндра: пумпање уљног притиска у њему, можете развити огромну силу на деформацијском ролну.

Радијус савијања

Без обзира на уређај цеви бендера, постоји општи образац: што је већа дебљина цеви (њен попречни пресек паралелан са радијусом кривине), већи је радијус савијања. Наведене вредности за своје машине даје један од домаћих произвођача - они су прилично типични.

Без цеви бендера

Да ли је могуће извући лук извучене цеви без ваљака?

Технички, ово је могуће, али резултат је вероватно незадовољавајући.

Упуте за савијање нису толико компликоване, јер захтевају велики број припремних радова.

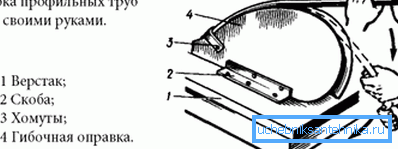

1. Шаблон са површинским обликом који одговара луку који је потребан је од дрвета или шперплоче.
2. Петље је причвршћено на шаблону - држач у који је уметнут један од крајева цеви.
3. Даљи рад се уствари своди на примену бруте силе на другом крају. За повећање напора може се користити различита полуга.

Луде руке

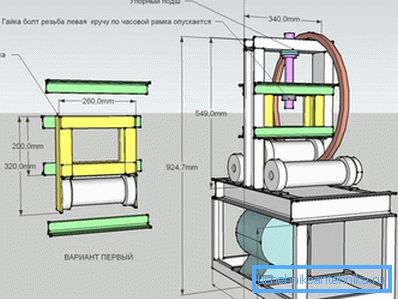

Различите шеме и цртежи ваљака за профилну цев то и сами посљедњих година буквално су поплавили Интернет.

Ми ћемо одмах разочарати најефикасније читаоце: неке од детаља ће морати да се наруче.

Које?

• Сама ролета. Могу бити цилиндрични, или са жљебовима за савијање округлих цијеви.
• Клипови за лежајеве.
• Када користите пренос ланца - звјездице.

Наравно, без упућивања на одређени дизајн, небројено је задатак давати савјете о склапању ваљака.

Покушајмо, међутим, да узмемо у обзир препоруке власника само-направљених уређаја, наглашавајући главне тачке.

• Ручка погона мора имати ротирајућу ручку. У супротном, први калуси на рукама ће се појавити за неколико метара од испружене цеви.

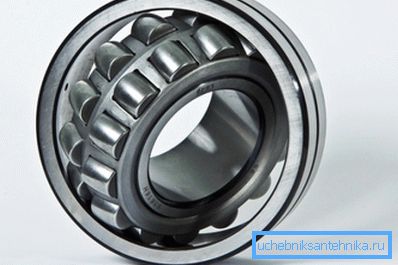

• Лежаји су бољи за самоцентрирање. Монтажа оба лежаја сваког ролера на истој оси код куће није прави задатак; најмања неусклађеност ће повећати вучну силу.

• Вијак који управља ваљком за притисак може се узети из старог врећа.

Узгред: алтернатива вијчаном механизму је ауто-прикључак било које врсте. То ће вам омогућити да развијете велики напор уз минималну примјену сопствене снаге.

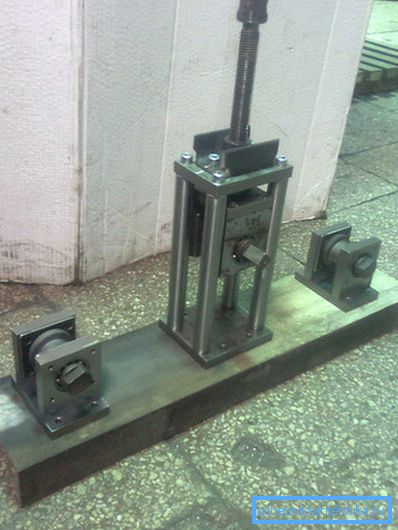

• Као кревет, боље је користити сегмент канала одговарајуће величине. Сила савијања кревета ће бити веома значајна; Заварени оквир из угла или танке цеви једноставно се савијати.

Закључак

Надамо се да ће материјал који је понуђен на пажњу читаоца помоћи да изабере или направи алат по свом укусу. Као и увек, у овом чланку можете наћи додатне тематске информације. Успехи!
