Аксонометрија система грејања: познавање терминологије и

Шта је то - аксонометрија грејања? У овом материјалу морамо се вратити у школу и поново се упознати са заборављеним термином. Поред тога, покушаћемо да сазнамо која правила треба да следи израда аксонометријских дијаграма за системе грејања.

Дефиниција

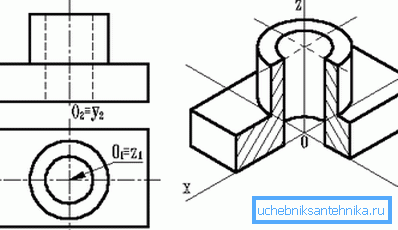

Термин аксонометрија долази из Грчке и долази из два речи: оса и мере. Значење термина је у графичкој слици тродимензионалних објеката пројицирањем на равнину.

Како се објекат пројектује:

1. Везано је за три координатне осе.
2. Изабран је такозвани план за слику на који се објекат треба пројектовати.

Напомена: ниједна координатна ос не би требало да буде паралелна са њим.

1. Све тачке објекта пројектују се на авион.

Будући да равнина слике није паралелна са било којом од координатних осе, дуж свих осе, пројекција ће имати одступања од стварних димензија сегмената.

У зависности од тога како су дисторзије распоређене дуж осе, може се назвати аксонометрија:

• Исометриц. У овом случају, изобличење на свим осама је исто.

• Диметриц. Једнако изобличење дуж две осе.
• Триметријски - сва изобличења имају различита значења.

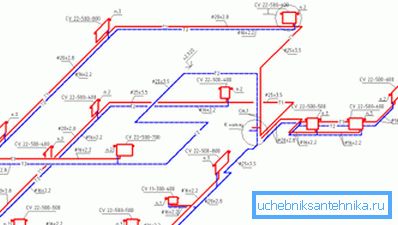

Аксонометријска шема система грејања је само његова пројекција на равнину која није паралелна са зидовима зграде или његових подова. Пројекција означава елементе система и њихове основне параметре.

Регулаторни захтеви

Обимно су дефинисани у ГОСТ 21.602-2003, који регулише правила за израду документације за системе грађевинских инжињеринга (укључујући грејање). Изједначимо из текста документа главне тачке које су директно релевантне за нашу тему.

Опште одредбе

Елементима система грејања додељује се ознака која се састоји од ознаке и серијског броја у оквиру ове шеме. Које ознаке се користе?

За неке графичке симболе, документ се односи на сродни ГОСТ:

• Цевоводи треба одредити према ГОСТ 21.206 - 93.

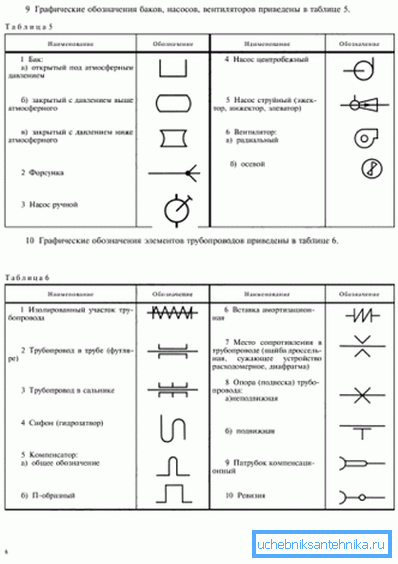

• Ознаке контролних вентила, пригушница, затварача, радијатора итд. може се наћи у ГОСТ 21.205-93.

Осим тога, међу општим одредбама постоје и бројни додатни захтеви за цртеже.

• Висина ознака означене су на линијама проширења или контурама елемената.
• Шема аксонометријског грејања може се извести на скали од 1:50, 1: 100 и 1: 200.

Списак означених уређаја и параметара

На шеми коју сте направили властите руке треба означити:

1. Цевоводи са пречником.
2. Топлотна изолација цевовода. Она је графички приказана.
3. Нивои оси свих цевовода су релативни са нула.
4. Бочице флаширања (наравно, тамо где су потребне - у гравитационим системима и кућама горњег флаширања).

1. Ако у хоризонталним одељцима флаширања постоје празнине - величине секција.
2. Подупире, спојне спојеве и суспензије.

Важна тачка: у овом случају, слика се испоручује са уклањањем полица, изнад које означава тип елемента. Под пољем треба навести одговарајући елемент елемента.

1. Затворени вентили. У овом случају се користи полица за одливање, изнад које је назначен тип и пречник (ДН) арматуре. Испод је ознака елемента у каталогу.
2. Рисери и планери (хоризонталне секције) са знаковима.
3. Радијатори, конвектори и остали уређаји за грејање.

Обавезно је навести врсту и основне параметре:

• Број секција секцијског радијатора.
• Број секција (цеви) регистра и његова дужина.
• Број и дужина обрађених епрувета.
• За друге уређаје за гријање - њихов тип.

1. Ознаке инсталација (котлови, пећи са измењивачем топлоте, топлотне пумпе, склопови лифтова, циркулационе пумпе за грејање итд.).
2. Уграђени уређаји (уљни шоље за регулацију температуре и излази за уградњу регулационих вентила, омогућавајући мјерење притиска).
3. Сами инструменти за мерење параметара система и мерење топлоте.

Занимљиво: ГОСТ дозвољава вишенамјенским зградама да направи детаљну шему само за подземни дио зграде. У овом случају, постављање ожичења подизача и, ако је потребно, дијаграм ожичења на поткровљу се врши одвојено. Упутство се односи на прекомерну сложеност аксонометријске пројекције свих комуникација у, рецимо, 16-ката зграде.

Спецс

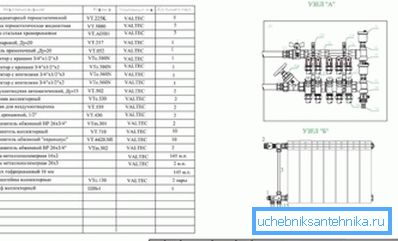

Стандард поставља низ услова не само за цртеже, већ и за њихове спецификације.

Елементи наведени у спецификацијама треба унети у њих у сљедећем низу:

1. Опрема за грејање (котлови, радијатори, итд.).
2. Затварачи и регулациони вентили (вентили, запорни вентили, пригушнице, контролни вентили).
3. Остали елементи система грејања (одвод муља, отвори).
4. Уграђене конструкције (наочаре и гране за регулационе вентиле).

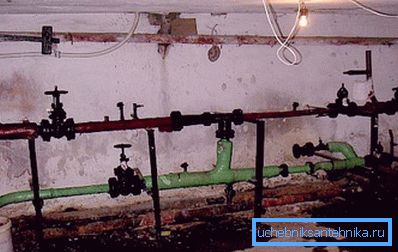

Занимљиво је: по правилу, у стварним условима, термометри и манометри нису постављени у уграђене структуре. Цена уређаја је довољно велика; у условима не затварања сигурно подрума у ​​стамбеним зградама гдје је разумније разбити их након мерења.

1. Цевоводи (флаширање, пењалице, облоге).
2. Топлотна изолација.

Цевоводи се уносе у спецификацију за сваки пречник (по правилу - за повећање даљинског управљача). Различите кривине, прирубнице, крстови за заваривање и вијке нису унете у спецификацију.

Закључак

Надамо се да ће препоруке и нормативне референце које нам дати помоћи читатељу у изради и читању цртежа (погледати и чланак Самостални систем гријања: Карактеристике уређаја).

Као и увек, приложени видео ће вам понудити додатне информације. Успехи!
