Арматуре за радијаторе и прибор за монтажу: избор и примена

19-04-2018
Грејање

Одлучили су да самостално прикупљају систем грејања у сеоској кући? У овом случају морате пронаћи потребне компоненте. И изнад свега, биће вам потребан прибор за радијаторе и компоненте за планиране инсталације.

Данас се свугдје користи велики број различитих шема за изградњу система грејања, па су у широком опсегу присутни и прикључци за повезивање радијатора грејања.

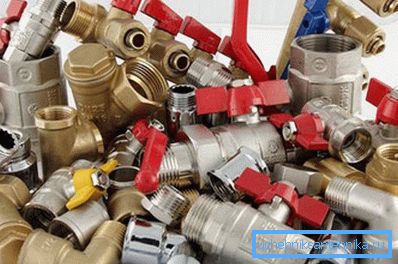

Разноврсни елементи за закључавање и повезивање за пројектовање система грејања

Понекад није неподмирен купац да разуме разноврсност делова намењених за монтажу система грејања представљених у специјализованим продавницама. У међувремену, на исправност избора и на исправност употребе вентила и компоненти зависи од ефикасности и функционалности готовог система.

Варијанте фитинга и компоненти потребне за уређај грејних уређаја

На тај начин изгледају биметални радијатори за гријање са прикључцима за доњу везу

Као што је већ поменуто, како би правилно инсталирали и покренули батерију, неопходно је правилно изабрати одређени број делова, укључујући:

  • вентили и регулациони вентили;
  • спојни елементи;
  • монтажни елементи.

Приликом избора наведених производа, потребно је обратити пажњу не само на њихов квалитет, већ и на компатибилност са уређајима за гријање које планирају да инсталирате сопственим рукама.

Размотрите сваку од ових категорија детаљније.

Вентили за загревање

Вентили су доступни у следећим категоријама уређаја:

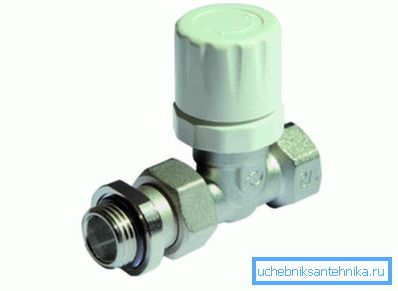

Ручни термовентил
  • Ручни и аутоматски термо-вент (вентили) су фитинги дизајнирани да регулишу проток расхладног средства на уређаје за грејање. Употреба аутоматског термо-вентила у комбинацији са термичким главама омогућава постизање значајних уштеда у коришћењу енергетских ресурса оптимизацијом рада система грејања у цјелини.

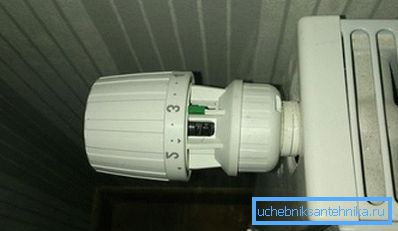

Аутоматски термални вентилатор

Ручни термо-вентили су једноставни уређаји, чији дизајн је у многим аспектима сличан оном код конвенционалне славине за воду. Али ако обична славина, по правилу, ради на два положаја (отворена и затворена), онда ручни термо-вентил обезбеђује глатку контролу циркулационог тока.

Обе категорије опреме су инсталиране на цев за довод расхладне течности, или директно на улазу у батерију. Ако постављање ручног вентила не подразумева никаква ограничења на локацији, онда би се аутоматски инсталирали термо-вентили на начин да ток загрејаног ваздуха не утиче директно на њега;

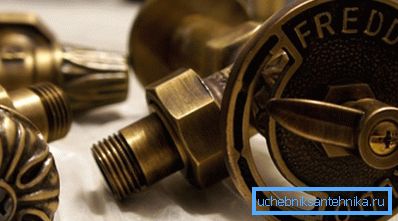

Модерни вентили, направљени у ретро стилу
  • Ручни запорни вентили - уређаји који се користе за потпуно преклапање подручја протока цевовода. Уређај ради у две позиције "отворен" и "затворен" и уграђен је на довод хладњака испред термичке главе. Коришћење затворених вентила због потребе за искључивањем расхладне течности у поправци или замени батерије;
  • Термичка глава Ово је уређај који се састоји од контролног вентила, сензора и извршног механизма.
Термостат са микропроцесором

Уређај се користи за подешавање интензитета расхладне течности у складу са температуром у просторији.

Различите верзије са спољним и интегрисаним сензором. Избор одређеног модела одређује карактеристике инсталационог рада. Термалне главе механичких дејстава и модели са микропроцесорским тунером се такође разликују;

Важно: Статистике о употреби термалних глава, под условом да су исправно инсталиране, указују на двадесет посто штедње у потрошњи енергије. Стога, упркос чињеници да је цена неких модела висока, такви трошкови се у потпуности оправдавају нижим накнадама за потрошену електричну енергију или природни гас.

  • Средства за одвод ваздуха - Тип вентила дизајниран да аутоматски уклања ваздух из батерија и на тај начин регулише притисак у систему.

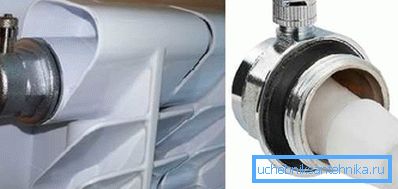

Аутоматско уклањање ваздуха

Уређаји овог типа подједнако су потребни приликом уређивања централизованих и аутономних система.

Фитинги

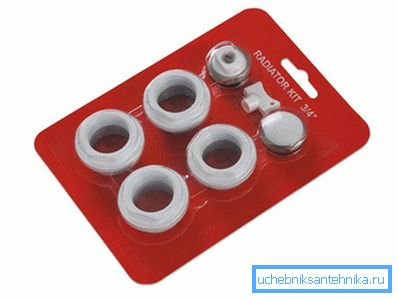

Стандардни сет за батерије са пречником? један инч

Упутства за уградњу батерија подразумијева потребу кориштења посебних прикључних елемената - фитинга. Кроз ове делове, можете прикључити цевовод на грејач и истовремено осигурати тишину прикључка.

Завршетак већине радијатора за грејање не укључује фитинге, те је стога неопходно купити ове производе у додатном редоследу.

Фитинги неопходни за уградњу уређаја за грејање се сами реализују у облику специјалних или универзалних комплета. Комплет садржи два утикача дизајнирана за прикључке за довод и повратак и два утикача дизајнирана за чврсто затварање два преостала отвора. Ако се стекну више отвора, не два, већ четири прикључка.

Важно: Упркос чињеници да се оковима снабдева гуменим заптивним прстеновима, за већу тезину прикључка током инсталације препоручује се употреба фум-траке.

Монтажни елементи

На слици су носачи за монтажу на зид

Када планирате инсталирање батерија, морате запамтити да ће ти уређаји имати нешто да поправите у одређеном положају. С обзиром на знатну тежину грејача напуњених водом, треба одабрати причвршћивање са посебном одговорношћу.

Сви производи представљени у продаји могу се подијелити на два опћа типа: модификације намењене за монтирање на зид и модификације за монтирање пода.

Арматуре за зидну монтажу грејача представља широк спектар различитих заграда. Металне конзоле се разликују по величини, конфигурацији и начину везивања. Као резултат тога, можете одабрати опцију која ће највише одговарати особинама планираног рада.

У асортиману зидних заграда примећемо следеће сорте:

  • челични причвршћивачи са могућношћу подешавања висине и летења;
  • ливени држачи од ливеног гвожђа;
  • челични причвршћивач пин тип (дужина 170-300 мм);
  • челична трака са причвршћеним носачима;
  • угловни ојачани челични носач;
  • стандардне зидне конзоле са пластичном заптивком.

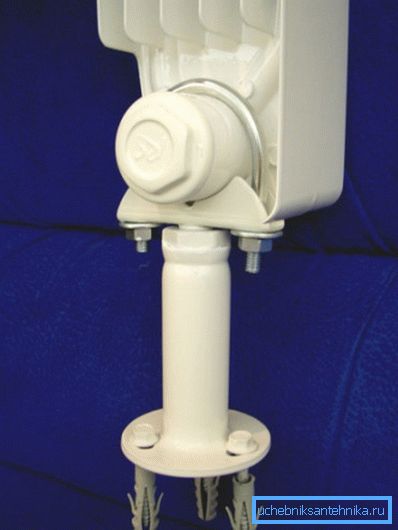

Пример коришћења носача у облику слова У

Арматуре за постављање подних грејних уређаја поставља се директно на поду и преузима тежину батерије.

Међу овим заградама примећујемо следеће сорте:

  • Носачи у облику слова У су вертикалне полице које су постављене на поду пода помоћу довела. Грејни уређај је монтиран на врху, који је причвршћен на стубу са крутом У облику стезаљке, затегнутим вијцима;
  • "Ланац" - у овом типу заграда, уместо крутог јарема, коришћен је флексибилан ланац, сличан у дизајну за бициклистички ланац;
  • "Виљушка" - ова врста арматуре не подразумева крут привезак, јер се батерија налази на врху и не привлачи ништа. Као резултат, радијатор одржава потребну позицију због сопствене тежине. Из тог разлога, носач у облику утикача треба користити у комбинацији са држачима зида.

Преглед произвођача арматуре за грејање радијатора

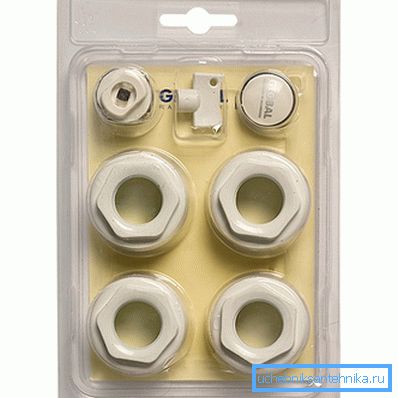

Оригинални сет за батерије глобалног бренда

До сада, асортиман вентила за повезивање батерија представљају производи различитих брендова.

Укратко размотрите које су брендови.

  • Глобал - познати италијански бренд, који производи не само грејне уређаје, већ и широк спектар високо квалитетних компоненти;
  • Оаза је кинески бренд чији производи представљају заграде различитих типова за лијевано жељезо, алуминијум, биметалне и челичне батерије;
  • Елсотхерм и Априори су заштићени знакови домаћег холдинга ЕЛСО Гроуп. Поред самих грејних уређаја, под овим брендом се продаје широк спектар оригиналних фитинга;
  • Радена је италијански бренд који производи своје оригиналне комплете за своје батерије.

Важно: На продаји, заједно са оригиналним прикључцима од брендова који производе радијаторе, можете наћи производе "без имена". Како анонимни производи не могу бити сигурни, и стога је боље купити компоненте истог бренда који су произвели радијатор.

Закључак

Сада када знамо какве су фитинге и прибор потребни за уградњу батерија, можемо купити све што је потребно за састављање система грејања.

Постоје питања која требају разјашњење? Више информација можете пронаћи тако што ћете гледати видео у овом чланку.
