Биметални радијатори. техничке спецификације. израчунавање,

Какви су биметални радијатори и како су они уређени? Када је њихов избор оправдан? Шта треба бити везивање уређаја? Које цеви повезују ову батерију? Хајде да схватимо.

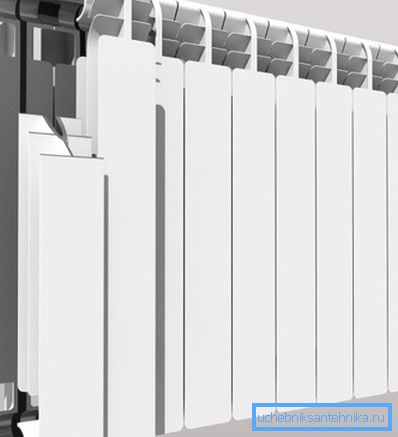

Упознајте биметални грејач.

Шта је то

Дакле, биметални радијатор: шта је то? Главна карактеристика било ког грејног уређаја је пренос топлоте, количина топлоте која је у могућности да се пренесе из хладњака у ваздух у просторији.

Пренос топлоте одређује се са два фактора:

  1. Температура површине радијатора;
  2. Његова област.

Повећање површине за размену топлоте могуће је на два начина:

  1. Повећањем унутрашњег волумена одељка. Овде постоји велики број ограничавајућих фактора - тежина секције (и, сходно томе, оптерећење на причвршћиваче) и димензије радијатора;
  2. Због формирања напредних пераја.

Међутим: главни услов високог преноса топлоте инструмента са великом површином ребара је висока топлотна проводљивост метала из кога се прави. У супротном, хладна ребра једноставно неће уклонити топлоту из унутрашњих канала секција.

У масовној производњи грејних уређаја, три релативно јефтиних метала - челика, ливена гвожђа и алуминијума - већ дуго се користе. Термичка проводљивост алуминијума је четири пута већа од оне у првим металима:

Метал Топлотна проводљивост, В * м / К
Челик 47
Ливено гвожђе 50
Алуминијум 200

Чини се да је избор очигледан: висока топлотна проводљивост алуминијума омогућава вам да направите компактан и лаган уређај са највећим преносом топлоте. А то је тачно, али проблем је у томе што ниска механичка чврстоћа метала ограничава његову употребу у одјељцима за централно гријање.

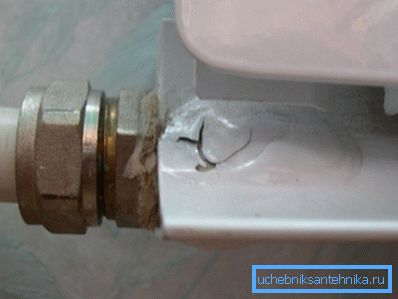

У неким случајевима, јачина алуминијума је недовољна.

Разлог је велика вероватноћа воденог чекића. Потребно је нагло затварање вентила или вентила - а инерција практично нестиснуте воде ствара ударни талас, притисак на предњој страни ће досегати 20-25 кгф / цм са јачином алуминијумских батерија не више од 16.

Дакле, шта је биметални радијатор који има алуминијумску топлотну дисипацију и челичну цијев? То је само језгро челика отпорног на корозију, на површини од које се алуминијумске плоче формирају ливењем. Употреба два метала са различитим својствима омогућава вам да се ослободите слабих тачака сваког од њих, стварајући дизајн који је идеалан за ЦО системе.

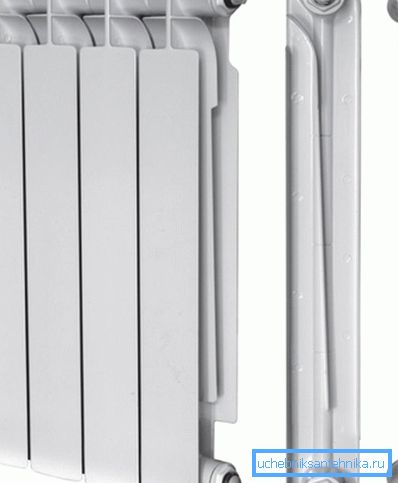

Челично језгро обезбеђује чврстоћу, алуминијумске плоче - висок пренос топлоте.

Техничке спецификације

Снабдевање и пренос топлоте (и, наравно, цена) биметалног дела зависи од неколико фактора:

  • Облик и величина језгра. Може само ојачати вертикалне канале одсека или, што ће пружити много више отпорности на хидростатички притисак, комбинирати вертикалне канале с колекторима;
  • Дебљина језгре језгра. Сила секције зависи од тога;
  • Површина и дебљина плода;

Напомена: Што су ребра са фиксном површином већа, више топлоте коју троше, то је више равномерно површинско грејање.

  • Присуство или одсуство повезивања брадавица између секција. Навој, чак и ако је челик, увек ће бити слаба тачка уређаја.

Као узорак представљамо карактеристике једног од најбољих уређаја у својој класи - домаћи Рифар Монолитх.

Параметар Значење
Радни притисак 100 кгф / цм (испитивање се врши под притиском од 150 кгф / цм2)
Радна температура 150 С.
Пренос топлоте на условни део 205 вати

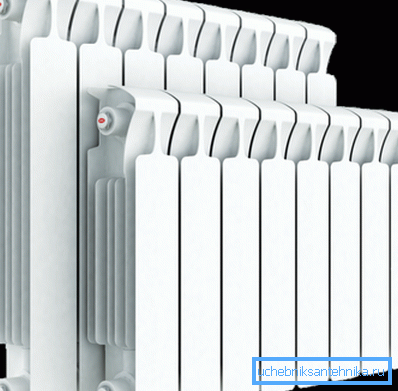

Радиатор Рифар Монолитх.

Занимљиво је: у великој мјери домаћи произвођачи производе биметалне радијале према ГОСТ 31311-2005. Међутим, не постоје регулаторни захтјеви за биметалне инструменте; одређен је само минимални дозвољени радни притисак од 6 кгф / цм2.

Минимални век трајања биметалних радијатора грејања процјењује се на 25 година.

Инсталација

Израчунавање

Дакле, уз избор који смо одлучили. Како израчунати биметални радијатори за гријање по параметрима вашег стана?

Са стандардном висином плафона (2,5 - 2,7 метра), можете користити најједноставнију схему прорачуна:

  • 100 вати топлоте се узимају по квадратном метру простора;
  • У зависности од климатске зоне, користи се коефицијент од 0,7 (Крим) до 2,0 (Иакутиа);
Ниске зимске температуре повећавају потребу за топлином.
  • Одељак за пренос топлоте се процењује у просеку од 180 вати.

Дакле, за регион Москве, можете користити регионални коефицијент од 1,2; за собу површине 25 метара бит ће вам потребно 25 * 100 * 1,2 = 3000 вати топлоте, што одговара 3000/180 = 17 (заобљени) секцији.

Моунт

Како обесити биметални радијатор на зиду?

  • Нормално се за причвршћивање користе навојне конзоле, које су причвршћене у пластичне клијешта;
  • Уместо тога, можете користити комаде гладаког челика арматуре пречника од 10-12 мм, ударе у претходно избушене рупе мањег пречника.

Везивање

Који ће додатни прибор за биметалне радијаторе бити потребан приликом инсталације ручно?

  1. Комплет за радијаторе (4 комада, спољашњи навој ДУ25). Пречник унутрашњег навоја утикача се одређује бројем одсека уређаја: ако је мање од 10, довољно је да се постави облога номиналног пречника ДН15, ако је већа, боље је узети утикач са унутрашњим навојем ДН20;
  2. Гасна или термална глава и куглични вентил са америчком за повезивање са саобраћајним заглавама. Гас ће вам омогућити ручно прилагођавање уређаја за пренос топлоте, термичка глава - аутоматски, у зависности од температуре ваздуха у просторији;
  3. На врху стијене стана, радијатор ће морати бити опремљен Маиевски краном за крварење ваздуха.

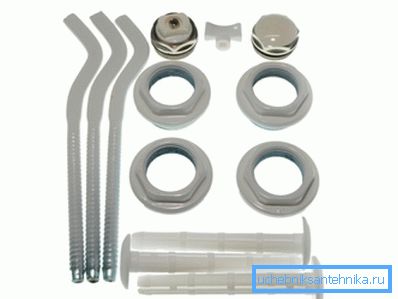

Комплет за радијаторе.

Које цијеви треба користити за повезивање? Пожељно - валовита нерђајућа.

Који је разлог за ово упутство?

  • Имају високу затезну чврстоћу;

Важно: Пластичне или метално-пластичне цеви ће увек бити слаба веза: која је тачка у радијатору која може издржати водени чекић са максималним притиском од 40 атмосфера ако цеви расте већ на 20?

  • Они се савијају са минималним радијусом и не захтевају прецизне величине;
  • Монтирају се помоћу компресионог прибора помоћу пара подесивих кључева.

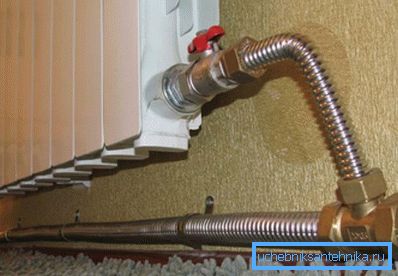

Радијатор на фотографији повезује валовита нерђајућа цев.

Буилд Типс

Радијаторски утикачи су заптивни са паронитским или силиконским заптивачима - истим онима који се користе за изградњу биметалног радијатора са додатним секцијама.

Остали прикључци се замењују са заптивним материјалом Тангит Унилок или ланом са бојом.

Са великом дужином радијатора (10 секција), користите дијагонално повезивање уместо бочне везе. Тада не морате да погодите зашто се биметални радијатори не загреју по цијелој дужини: са бочним спојевима, расхладна течност ће циркулисати само кроз прве дијелове из линије.

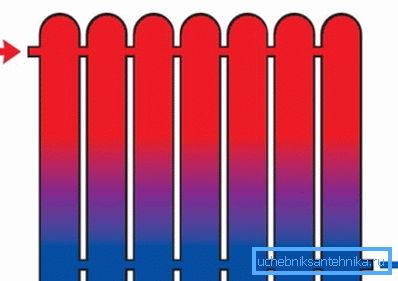

Дијагонална веза ће загрејати максималан број секција.

Избор носача топлоте

Како напунити биметалне радијаторе у тим ретким случајевима када се користе у аутономном кругу грејања?

У већини случајева, обична вода се користи као хладњак. Поред чињенице да су језгра биметалних делова довољно отпорна на корозију, њихов контакт са атмосферским кисеоником је потпуно искључен када се коло напуни водом. У међувремену, у окружењу без кисеоника, појављивање рђе је немогуће.

У случајевима када је могуће зауставити круг грејања на ниским температурама, практично се допуњују биметални радијатори хладњаком без замрзавања:

  • Водени раствор пропиленгликола;

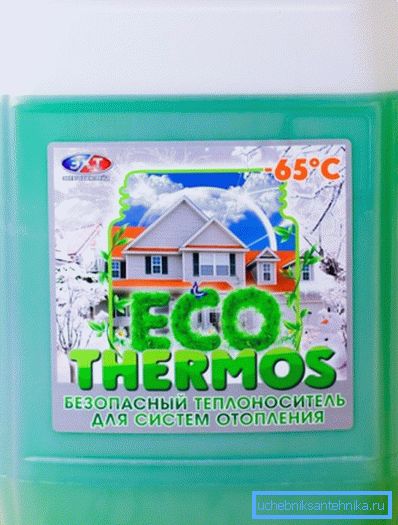

Носач топлоте на бази пропилен гликола.
  • Тосол;
  • Трансформерово уље.

Закључак

У закључку се још једном сећамо: биметални акумулатори ће бити најбољи избор у системима централног грејања. Видео у овом чланку ће помоћи читатељу да сазна више о карактеристикама и карактеристикама инсталације ових уређаја. Успехи!
