Дии грејање: основе инсталирања аутономних система за

13-01-2018
Грејање

Који материјали користите пластичном грејањем својим рукама? Који би грејни уређаји требали користити? Шта је боље користити као течност за хлађење?

Покушајмо одговорити на ова и нека друга питања.

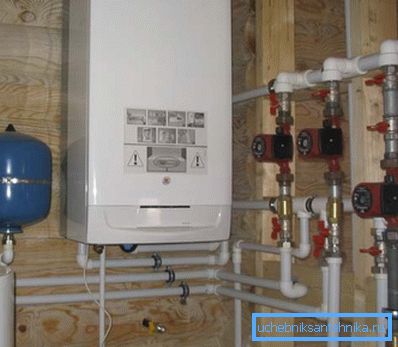

Котларница приватне куће.

Извор топлоте

Почнимо са одабиром типа котла.

На њега утичу два фактора:

  • Јединична цена топлотне енергије. Јасно је да ће ефикасност загревања увијек бити приоритет.
  • Једноставност коришћења котла. Мање често му треба пуњење или одржавање горива, то боље.

Ефикасност

Овде је оцена јефтине грејања следећа:

  1. Гас Килотов-сатна топлота, добијена спаљењем, коштаће само 70 копецкса.

Напомена: говоримо о пртљажнику природног гаса. Гасни резервоар или цилиндри ће значајно повећати трошкове.

  1. Дрво за огрев ће повећати цену киловат-сати топлоте на 1,1 рубља.
  2. Угаљ ће коштати још више - 1.3.
  3. Пелет (пиљевина пиљевина) - 1,4 - 1,8 Р / КВ * х.
  4. Соларијум - 3.2.
  5. Електрична енергија при коришћењу електричних котлова било које врсте - 3,0 - 4,0, у зависности од регионалних тарифа за електричну енергију.

Узгред: и поред гаранција оглашавања од произвођача и дилера, ефикасност било ког електричног уређаја за директно гријање је 100%. Ово директно следи из закона физике: уређај који не врши физички рад користи сву енергију за грејање. Економски електрични котао - мит.

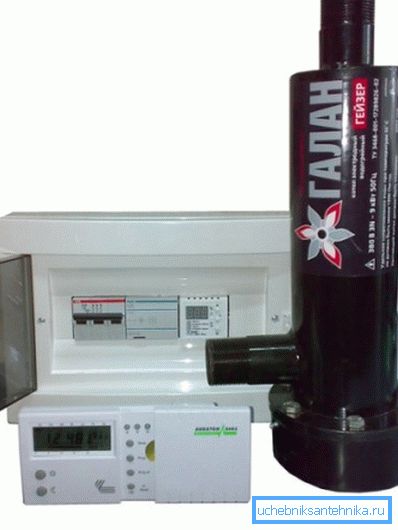

Економски директни уређаји за грејање постоје само у машти тржишта.

Употребљивост

Овде су типови опреме за грејање дистрибуирани у другачијем редоследу.

Извор топлоте Коментар
Електрична енергија Рад оффлине је могућ на неодређено време. Уклањање производа сагоревања није потребно. Могући рад на дневном или недељном распореду.
Гас Котао са електричним паљењем и присилном аутономијом потпуно је идентичан електричном, али захтева уклањање производа сагоревања. Не-волатилним уређајима је потребно ручно паљење.
Соларијум Котао има аутономију електричног, али захтева складиштење резерви горива. Осим тога, висок ниво буке чини га у посебној просторији.
Пелети Аутоматско снабдевање горивом из бункера обезбеђује аутономију неколико дана, након чега је неопходно поновно пуњење пелета и чишћење пепела.
Угаљ, дрва за огрев Загревање пећи и уклањање пепела су потребне сваких 4 до 8 сати.

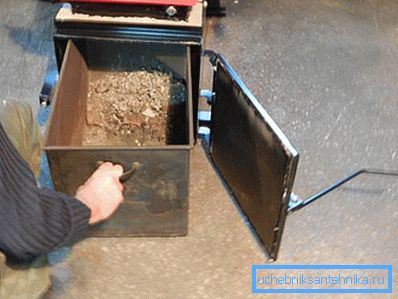

Чишћење котла на чврсто гориво од пепела.

Упркос потреби за честим оптерећењем горива, где нема главног гаса, грејање са чврстим горивом се чешће монтира са вашим рукама од свих других шема. Разлог је управо његова економија.

Повећајте аутономију система на више начина.

  • Чврсти пиролизни котао, за разлику од класичног, прекида процес сагоревања у двије фазе. Прво, огранак дрвећа или угља са ограниченим приливом ваздуха, затим производи непотпуног сагоревања - угљен моноксид и испарљиви угљоводоници - спаљени су у посебној комори. Флексибилно подешавање топлотног излаза омогућава повећање периода између упаљења до 10 - 12 сати.

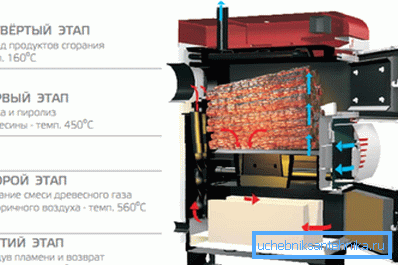

Схема пиролизног котла.
  • У горњем горионичком котлу запаљена је запреминска ватра, како то назива, одозго. Циркулација ваздуха је организована на такав начин да проток сагоревања носи пепео у димњак. Аутономија најбољих котлова ове врсте достигне дан или више.
  • На крају, смањити број дневних разблаживања помоћи ће укључењу у коло акумулатора топлоте - масивног контејнера изолованог топлом водом са хладњаком. Рад на пуној снази, котао загрева воду у резервоару од три до четири сата; онда се складиштена енергија користи за одржавање температуре грејача.

Цеви

Умјесто да наведемо све материјале који се користе у аутономним системима, сами себи омогућавамо да одмах покажу оптимално рјешење - полипропилен ојачани алуминијумом.

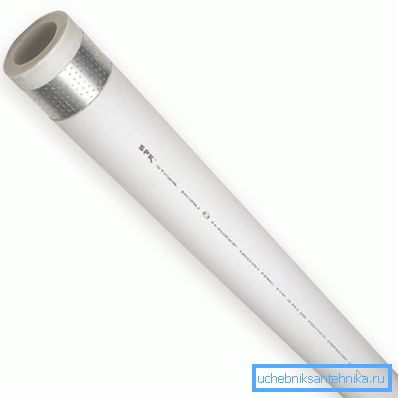

Полипропиленска цев са ојачавањем алуминијумске фолије.

Зашто управо он?

  • Овај материјал је јефтин против свих алтернатива.
  • Хидрауличка отпорност цеви је минимална и не повећава се током рада: глатка полимерна површина није подложна ерозији и не постаје порасла седиментима. За упоређивање, нова челична цијев може се разликовати од старог у току воде за фактор од 200 или више.
  • Процијењен је ресурс са типичним параметрима аутономног система (притисак 1,5 - 2,5 кгф / цм2, температура 55 - 75 ° Ц) старости најмање 50 година.

Зашто је ојачани полипропилен префериран?

  1. Комби материјал је нешто јачи на паузи. Са истом дебљином зида, максимални дозвољени притисак за монолитни полипропилен је 20 атмосфера, за ојачани - 25.

Корисно: радни притисак цеви је назначен у ознакама. Садржи симболе облика ПН * (притисак у кгф / цм2) и ПП- * (врста материјала: Р је случајни кополимер, Б је кополимер, Х је хомополимер).

  1. Што је још важније, армирање алуминијума драматично смањује коефицијент пластичног елонгације током загревања. Међутим, са великом дужином равних делова, издужење ће и даље бити приметно - због тога су опремљени компензаторима за системе грејања (у облику слова у облику слова у облику слова или у прстима).
Компензатори прстена.

Радиатори

Упутства за избор радијатора за аутономне системе грејања за стамбене нискоградње су такође прилично јасна. Боље је користити алуминијумске сегментне радијаторе.

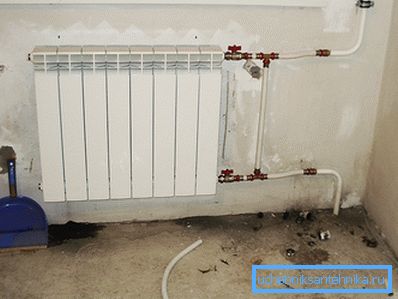

Алуминијумски радијатор.

Узроци:

  • Јефтино Трошкови секције почињу од 280 рубаља.
  • Атрактиван изглед, способан да се уклапа у било који дизајн собе.
  • Висок пренос топлоте на одељак (до 210 вати са међусобном величином од 500 мм) услед развијених финих и високих топлотних проводности алуминијума.

Све мане алуминијума - ниска механичка чврстоћа и могућност формирања галванских пара са бакром - у нашем случају су ирелевантне. Хидраулички шок, способан уништити радијатор, једноставно нема мјеста за преузимање - попут страних метала у затвореној петљи.

Када израчунате грејну моћ грејача за собу са висококвалитетном спољашњом изолацијом, најлакши начин за фокусирање на СНиП пола века је 100 вати топлоте по квадратном метру.

Додатне компоненте

Које компоненте за грејне системе, поред котла, цијеви и батерија, користе у аутономном кругу?

  • Резервоар за експанзију компензује повећање запремине расхладног средства приликом загревања. Његова запремина је узета једнако око 10% укупне запремине контуре.

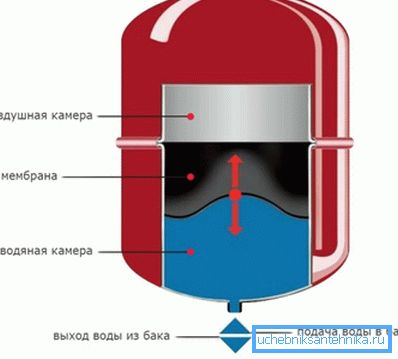

Мембрански експанзиони резервоар уређаја.

Савет: у балансираном систему грејања, запремина воде се може грубо проценити на брзину од 13-15 литара по киловату топлотне енергије.

  • Сигурносни вентил ослобађа вишак притиска када се експанзиони резервоар прелије.
  • Сврха аутоматског одзрачивања ваздуха је јасна из њеног имена: то омогућава систему да се ослободи ваздушних утикача у аутоматском режиму.
  • Манометар (ријетко, термоманометар) служи за визуелно праћење параметара система.
  • Циркулациона пумпа циркулише расхладно средство.

Занимљиво: горенаведени основни елементи везивања бојлера се често постављају директно у своје тело. Прво се тиче електричних и гасних уређаја.

Осим потребних елемената, дизајн круга гријања може укључивати:

  • Јумпер са системом снабдевања хладном водом са вентилом који га блокира. Кроз то је коло поново напуњено.
  • Воздушники (славине Маиевски или обичне славине за воду) у горњим тачкама струјног кола - у утичницама радијатора или на џамперима између уређаја за грејање.

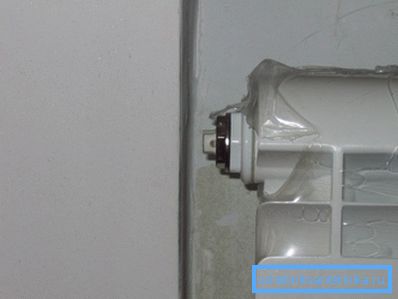

На фотографији - кран Маиевски у утикачу радијатора.
  • Затварање вентила на протоку сваког радијатора.
  • Громобрани или термалне главе на повратном прикључку уређаја за грејање, који омогућавају прилагођавање преноса топлоте или извођење балансирања система.
  • Ресетирајте, омогућавајући вам да потпуно осушите коло.

Носач топлоте

Најчешћи носач топлоте је обична вода.

Техничка вода за систем грејања, међутим, има неколико озбиљних недостатака:

  1. Лимит који се налази у њему пада као депозити на измјењивачу топлоте котла, оштећујући његов пренос топлоте и смањење лумена цеви.

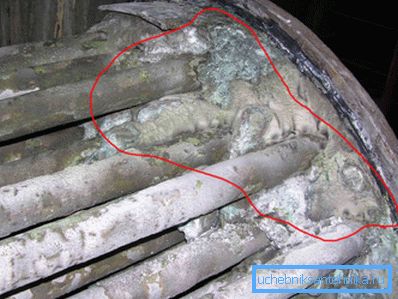

Лиме скала у измјењивачу топлоте котла.
  1. Када је грејање присиљено зауставити зими (уобичајени случај је елиминисање линије пуњења или довода на вентиле на њој), вода заглављена у радијаторима претвара у лед за неколико сати - са одговарајућим посљедицама за уређаје и цијеви за грејање. Наравно, ако не организујете грејање куће са алтернативним средствима или потпуним одводњавањем кола са губитком целе течности за хлађење.

Први проблем је потпуно решен додавањем дестилата. Дестилована вода у систему грејања у принципу није скала. Често, припрема воде - уклањање калцијумових једињења из ње - смањује се на кључање (талог с соли) или трчање кроз конвенционални филтер типа југ.

Ако желите бити сигурни од одмрзавања кола, једини начин је да користите антифриз. У овој функцији, боље је користити водени раствор пропиленгликола: није хемијски агресиван и нетоксичан.

Како сипати воду или друго расхладно средство у затворену петљу?

Најједноставнији је начин употребе јефтиних вибрационих пумпи (Кид или Стреамлет) за попуњавање система. Његова излазна брадавица је повезана са цревом до било ког гаражног кола; сам пумпа је потопљена у кофу или резервоар са хладњаком. Како резервоар постаје празан, континуално се додава расхладна течност; притисак у систему контролише мерач.

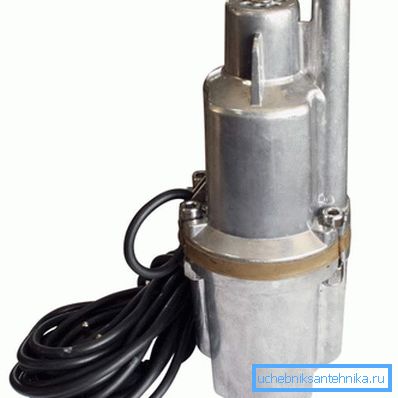

Потопљена вибрациона пумпа

Корисно: пре попуњавања система, потребно је пумпати ваздушну комору експанзионог резервоара обичним бицикл пумпом. Притисак пуњења треба да одговара хидростатској глави у кругу (1 кгф / цм2 на 10 метара водене колоне). Дакле, ако је горња тачка контуре 5 метара изнад експанзионог резервоара, притисак пуњења резервоара износиће 0,5 кгф / цм2.

Закључак

Надамо се да ће наше препоруке помоћи читаоцу у пројектовању и уградњи властитог система грејања. Приложени видео ће му понудити више информација. Успехи!
