Дии систем гријања: савети за почетника

Тема овог чланка је систем за гријање на себи. Морамо се упознати са својим главним елементима, како бисмо утврдили избор опреме и материјала, са ожичењем и дијаграмом ожичења уређаја за грејање.

Па, хајде да започнемо.

Извор топлоте

Како загрејати собу која се налази на знатној удаљености од најближе грејне воде? Очигледно, за то је потребан независан извор топлоте - котао за воду.

Приликом избора врсте котла, обратите пажњу на његова два својства:

• Ефикасност. Што је цијена киловата топлотне енергије нижа, нижи су оперативни трошкови.
• Аутономија рада. У идеалном случају, опрема за грејање не би требало да захтева пажњу на себе.

Хајде да направимо одговарајуће оцене, а затим упоредимо позиције котлова различитих типова.

Ефикасност

Чини се да та табела не захтева коментаре. Главни гас води у смислу јефтине грејања на широком маргину.

Аутономија

Али по овом параметру, процјене ће бити веома различите од претходног рејтинга.

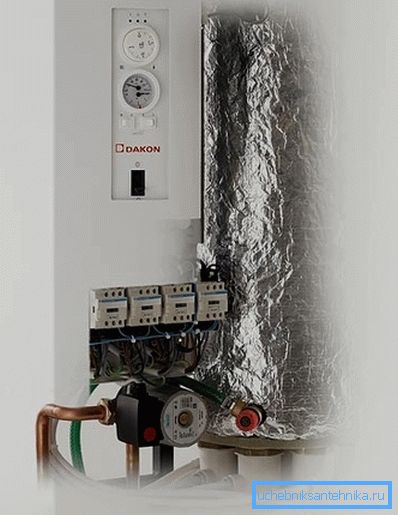

1. Непосредни лидер је струја. Електрични бојлер не захтева одржавање у једном или другом облику, нити уклањање производа сагоревања. Довољно је да власник подеси температуру хладњака или, у присуству спољњег термостата, температуру ваздуха у соби.

1. На другом месту за једноставност коришћења - гас. Уређење система грејања са гасним котлом омогућава им да раде самостално и на неодређено време, одржавајући подешену температуру. Власник ће морати додатно присуствовати инсталацији ваздушног канала који води до улице.

Да разјаснимо: говоримо о котловима са електронским паљењем. Пиезо печење чини котао не-волатилним, али је неопходно да га ручно игноришете (посебно са угашеним паљењем).

1. Употреба дизел горива такође дозвољава систему да функционише самостално дуго времена.; Међутим, масивни резервоар са дизел горивом и буком горионика, који се мало разликује од буке авиона приликом полетања, чини овај извор топлоте мање удобним.
2. Пеллет котлови са бункером и аутоматско снабдевање горивом обезбеђују нешто нижи ниво аутоматизације: бункер мора да се периодично учитава, а бункер вас неће спасити од чишћења панела за пепео.
3. Коначно, котлови на чврста горива захтевају највише пажње.. Угаљ и дрво морају бити учитан сваких неколико сати. Употреба гасних генератора, котлова са горњим сагоревањем и акумулатора грејања мења слику на боље, али не тако радикално.

Закључци су прилично очигледни - ако имате могућност коришћења главног гаса, не могу се тражити друге опције за имплементацију грејања.

Приликом избора гасног котла треба обратити пажњу на још неколико карактеристика.

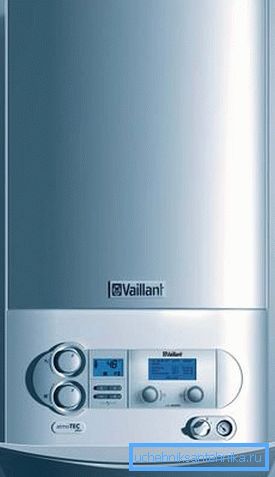

• Ако прекид у испоруци електричне енергије није систематичан, наш избор је производ са присилним нагибом и електронским паљењем.

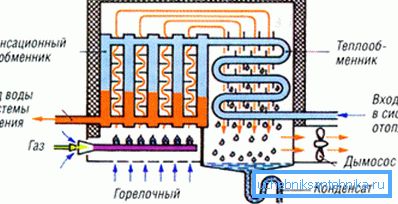

• Кондензациони котлови су економичнији од конвекцијских котлова за 9-11%. Они користе не само топлину сагоревања гаса, већ и енергију која се ослобађа током кондензације производа сагоревања.

Термичка снага

Како изградити систем грејања који ће кући обезбедити потребну количину топлоте? Очигледно, вреди почети са прорачунима. Морамо процијенити топлотну снагу котла и укупну снагу грејних уређаја.

Формула за израчунавање је следећа: К = В * Дт * к / 860.

У њему:

• К - термичка снага (КВ).
• В је запремина куће величине (укључујући зидове) у кубним метрима.
• Дт - разлика у температури између куће и улице у најхладнијим пет дана зиме. Подаци о просечном минимуму за ваш град могу се наћи у добро познатом онлине енциклопедији; унутрашња температура се узима у складу с санитарним стандардима (18 - 22С).
• к - коефицијент загревања. Интерполирана је на основу следеће табеле:

На пример, за кућиште димензија 8к8к6 метара са унутрашњом температуром + 20 ° Ц и просечним минимумом од јануара од -24 ° Ц, направљеног од висококвалитетне изолације (к = 0,8), потребно је (8 * 8 * 6) * (20 - -24) * 0,8 / 860 = 16 (заобљени) киловат топлоте.

Да дистрибуира ову моћ у просторије, довољно је израчунати свој удео у обиму целе куће.

Не би требало да заборавите на неколико сферица:

• Простори без радијатора (улазна хала, остава, тоалет) се загревају у суседним просторијама. Њихов обим такође вреди узети у обзир.

• У кухињи обично постоји много сопствених извора топлоте - фрижидер, шпорет, микровална пећница итд. Процењена вредност за њега се обично смањује за 20 - 25%.

Грејни апарати

Очигледно је да уређај грејног система мора укључити не само извор топлоте, већ и уређаје за грејање. Који су батерије боље изабрати економског власника куће?

Прво размислимо о условима под којима радијатор ради у аутономном систему.

Радна температура је обично у опсегу од 50 - 80 степени. Радни притисак не прелази 2,5 атмосфере. Хидраулични ударци су искључени - осим ако се, наравно, не напуни коло, нагло отварање вентила и неуспјех.

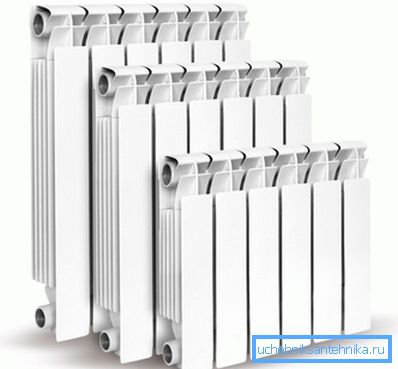

Уколико је тако, можете безбедно да се одлучите за алуминијумске сегментне радијаторе - лепе, јефтине и са одличном топлотном дисипацијом.

Цеви

Као што смо већ сазнали, екстремни притисак и висока температура у аутономном кругу нису предвиђени. Ако је тако, можете уштедети на цевима: ми ћемо изабрати јефтин, лаган и издржљив полипропилен.

Пошто овај материјал има висок коефицијент топлотне експанзије, морат ћемо:

• Изаберите цијеви са ојачањем. Слој алуминијумске фолије ће значајно смањити издужење када се загреје.

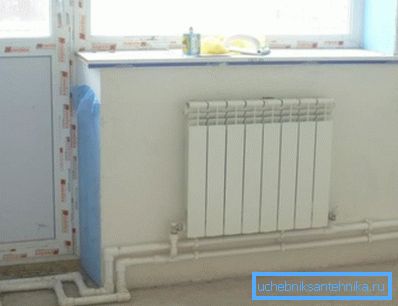

• За напајање дугих равних делова пуњења са компензаторима - прстенима или У кривинама.

Како изводити грејање користећи полипропилен?

За заваривање цеви са прикључцима користи се ниско-температурно лемљење. Талиране површине су фиксиране у радном положају и након 10 - 40 секунди (зависно од величине) постају једно.

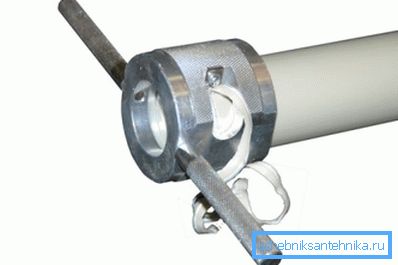

Важна ствар: алуминијумска фолија мора бити уклоњена из области заваривања уклањањем (бријачем). То ће ослабити везу, ау будућности може изазвати раздвајање цеви.

Који диаметри цеви треба да изаберем?

1. За флаширање малог (не више од 150 м2 по спрату) куће - са спољним пречником од 25 мм.
2. За прикључке на радијаторе - пречника 20 мм.

Додатни елементи

Како је систем грејања затвореног типа?

Поред котла, цеви и батерија, има:

• Циркулациона пумпа, која поставља хладњак у покрет.
• Јумпер са хладном водом за попуњавање система водом.
• Сметње у доњим тачкама струјног кола, омогућавајући га потпуно испразнити.
• Експанзиони резервоар. Он компензује повећање запремине расхладне течности са повећањем температуре.
• Сигурносни вентил који ради када је резервоар преопуњен и притисак се повећава изнад израчунатог.
• Манометар или термоманометар за праћење системских параметара.
• Аутоматски вентилатор.

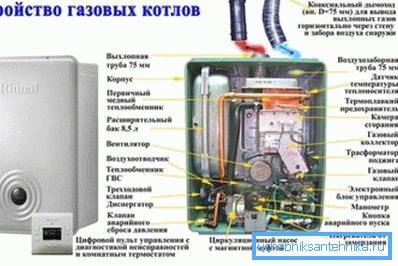

Међутим: често се монтира пумпа, вентил за ваздух, сигурносни вентил и (понекад) експанзиони резервоар у кући котла, ефикасно га претварају у мини котларницу. Пре него што кренете у куповину, прочитајте документацију.

Поред тога, може се инсталирати опционално:

• Одвојите индивидуалне уређаје за грејање и одељке контуре вентила.
• Пустите испред пумпе.
• Гумице или термостати који регулишу температуру радијатора.
• У горњим тачкама кола - додатни ваздушни канали.

Лаиоут

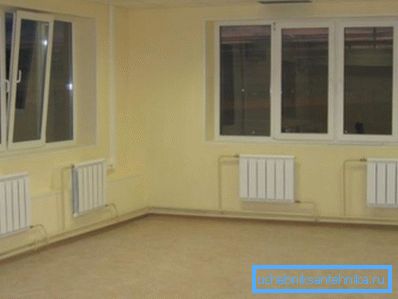

Како извршити грејање у једној кући? Према речима аутора, најбоље решење биће Ленинград - једносумно ожичење око периметра пода са радијаторима повезаним паралелно са главним флаширањем. Апсолутно је без проблема и спречава заустављање циркулације у неким дијеловима кола због прегревања.

Како водити грејање на два спрата?

Постоје две могуће опције.

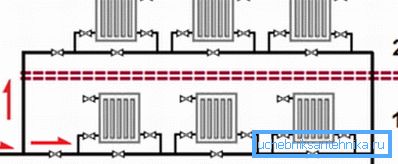

1. Два прстена (један по спрату) са удубљеном, ограничавајући пролазност краћих контура.

1. Дводелна шема са флаширањем на првом спрату и на поткровљу и повезивањем са рисерима са грејним уређајима.

Како спојити радијаторе?

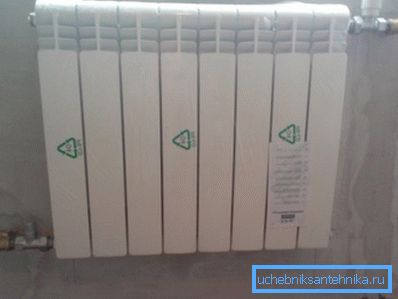

За кратке (не више од 7 секција) грејачи, традиционална бочна веза ће бити оптимална. Дуже батерије треба да буду повезане дијагонално или доње на дно.

Закључак

Надамо се да ће наш материјал помоћи читатељу приликом избора и уградње опреме за грејање. Додатне информације о томе како да инсталирате системе грејања сопственим рукама можете пронаћи у приложеном видео запису.

Успехи!
