Дијаграми прикључака радијатора за грејање - размотрите

Један од најважнијих аспеката процеса дизајнирања грејања је процес инсталације, који директно утиче на перформансе опреме. Међутим, многи власници станова и домова не увек правилно спроводе овај процес, што доводи до сталног поправка. У овом чланку размотрићемо само исправну везу радијатора са системима грејања.

Опције за повезивање инструмента

Можда је вредно почети са начинима постављања грејних цевовода, због чега везни шаблон радијатора директно зависи од грејања.

Постоје два начина постављања цевовода за грејање:

• Монотубе - при чему се расхладна течност доводи кроз цев ради радијатора грејања, фиксно сукцесивно један за другим и, након што их опере, враћа се на извор гријања. По правилу, код 20-30% дужине трасе је већ значајно охлађена расхладна течност.
• Твин тубе - који се састоји од две независне цеви: испорука и повратка, ау том случају расхладна течност укључује паралелно повезивање грејача.

Савремени дизајн акумулатора углавном је опремљен са четири могуће тачке инсталације (два горња и два нижа). Због тога је повезивање радијатора са различитим системима могуће на неколико начина.

Једносмерна веза

Најчешћи начин за инсталацију система грејања може се назвати једнострана опција када су у питању стамбене зграде.

Ова шема за повезивање радијатора грејања омогућава прикључак цевовода на једној страни уређаја:

• Снабдевање цеви је обично повезано са млазницом на врху.
• Обрнуто је фиксирано на доњем положају.

Обрати пажњу! Са једностраним прикључком радијатора са променом места у доводу и повратном колу, систем може изгубити до 7% преноса топлоте.

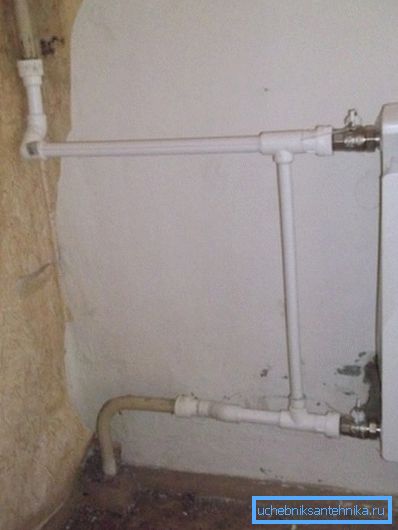

Једнострани изглед цјевовода за батерију обавезно укључује краткоспојник који повезује "проток" и "повратни ток" испред уређаја. Демонтажа овог џампера својим рукама је изузетно непожељна, јер може ометати рад целог система централног грејања.

Коефицијент преноса топлоте такође може смањити неоправдано повећање одсека уређаја, више од 12-15 комада услед слабљења загревања удаљеног подручја.

Дијагонални прикључак

За производе са бројем делова који прелазе 15 комада, дијагонални прикључак челичних радијатора ће бити најоптималнији.

Према овој шеми:

• Цевовод за снабдевање је монтиран на уређај на врху, са једне стране.
• Прелазак на најнижу тачку, са друге стране.

Хлађење, распоређено одозго надоле и дијагонално, обезбеђује једнообразно грејање свих делова радијатора. Повреда принципа прикључка за довод и повратак може довести до смањења топлотне енергије од производа за грејање за 40-50%.

Напомена! За максимални ефекат, дијагонални прикључак се користи у двоцевним системима грејања.

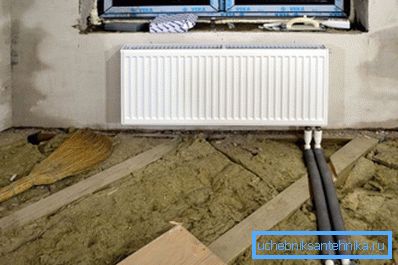

Доња веза

Прихватљива схема за повезивање радијатора у приватној кући је нижи распоред цијеви. Процес се састоји у повезивању цевовода са различитих страна уређаја на најнижим тачкама. Могући губитак снаге батерије у таквој шеми повезивања од 12-14% може се подесити инсталирањем вентила за ваздух кроз који се ваздух уклања из система.

Такође ће помоћи повећању ефикасности гријања са доњим радијаторима - уградњом гријања циркулационе пумпе.

Савјет! Препоручује се уградња запорних вентила на местима на којима су уређаји повезани на цевоводе. Ово ће омогућити обављање поправних радова или демонтажу и заменити неуспелу батерију без искључивања целог система грејања.

Нијанси уградње и повезивања радијатора

Без обзира на то која је схема фиксирања изабрана за цеви са батеријама, постоји одређена правила за инсталацију уређаја, поштујући која можете да креирате ефикасан систем грејања.

Упутства за инсталацију радиатора препоручују следеће:

• Батерије треба поставити директно испод прозора или у близини врата (у приватним кућама) - пошто су ови дијелови главни извор губитака топлоте.
• Приликом инсталирања батерије неопходно је држати нормативних растојања од уређаја до одговарајућих структура:

• На висини од око 100-120 мм од пода.
• Удаљеност од зида је 20-50 мм.
• Испод прозорског полуга 100 мм.

Саветујемо вам да слушате препоруке стручњака, јер трошкови надзора у инсталацији и прикључењу - смањивање ефикасности и трошкова гријања вашег дома.

Закључак

Надамо се да ће вам горе наведене информације помоћи да разумете и инсталирате уређаје за грејање исправно и без икаквих проблема. На крају крајева, ако се све уради исправно, онда не можете трошити новац већ много година и не размишљати о предстојећим поправкама, трошковима и времену, што је боље потрошити на своју породицу и одморити се.

На представљеном видео снимку у овом чланку наћи ћете додатне информације о овој теми.
