Дистрибуција грејања: како све функционише

Какав је изглед грејних цеви у стамбеној згради? Какво је горње ожичење гријања и како се то разликује од дна? Које величине цеви се користе? Шта је лифт? Покушајмо одговорити на ова питања.

Терминологија

Прво, да би се избегла конфузија, дефинирамо термине.

• Лифт или термални чвор - место где је концентрисано управљање системом гријања и топлом водом куће или његовог дела.

Осим тога: јединица лифта доводи температуру и притисак расхладног средства на оптималне перформансе система грејања. Дакле, разлика између прикљуцка и повратних навоја трасе достиже 4 кгф / цм2; у исто време, пад од 0,2 кгф / цм2 је довољан за циркулацију воде кроз батерије.

• Водени лифт - главни елемент лифта, комора за мешање, у којој се врела вода из крме мијеша са повратном водом која се рециркулише у циркулацију.
• Цхоке - цев која повезује проток и повратак у склопу лифта. Кроз то, хладнија вода повратног цевовода улази у циклус поновног циркулације.
• Боттлинг (плочасти лежај) је хоризонтална цев која испоручује расхладни флуид са склопа лифта до подизача.
• Рисери - вертикалне делове система грејања који воде доводе директно на уређаје за грејање.
• Линерс - цеви које повезују рисивер са батеријом.

Дакле, који дијаграми ожичења за грејне системе могу се користити у стамбеним зградама? Који елементи укључују?

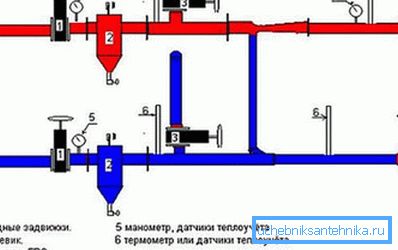

Лифт центар

Минимални џентлменски сет за најједноставнији лифт састоји се од:

1. Пар улазних вентила - на протоку и повратку.
2. Пустите на терен и, ретко, на линији повратка.
3. У ствари, лифт са чоковима и млазницом.
4. Кућни вентили, одсечите систем грејања куће.
5. Пар пражњења, омогућавајући потпуно одводњавање система.
6. Контролни вентили за мерење притиска и температуре.

Опционо може бити присутно:

1. Убаците врућу воду (једну или две за сваку линију). У другом случају, како би се осигурала константна циркулација кроз круг ПТВ, прирубница између уметака на свакој линији завршава се са подлошком за задржавање.

1. Везе за појединачне потрошаче (трговачки киосци, продавнице, итд.). Овде се убацује на прирубницу испред вентила; прање ограничава проток воде кроз засебно коло.

Боттлинг

У зависности од њихове локације, постоје две шеме за дистрибуцију грејања.

Дно

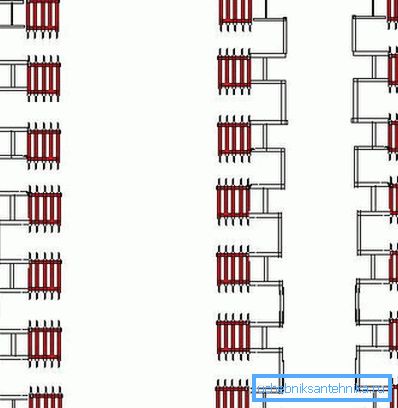

У већини модерних зграда користи се доња флаширање или систем грејања са нижим жичаним жицом. И подножје и обрнуто флаширање су у подруму. Подизачи су повезани у паровима са џамперима постављеним у стан у горњем спрату или на тавану; На врху сваког скакача налази се ваздушни вентил (Маиевски'с цране).

Сваки рисер је скакач између флаширања. Неизбежна неравнотежа између најближег чвора лифт-а и подизања далеко од ње компензирана је разликом у величини и проходности цијеви. Дати типичне вредности даљинског управљача за грејни круг који служи улазу у модерну зграду десетог ката.

Које су предности доњег ожичења цеви за грејање?

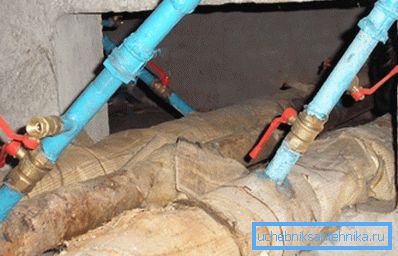

• Сви вентили на парним постројењима су концентрисани на једном месту. Да бисте прекинули везу, не морате да се попнете на поткровље.

• Враћање расхладне течности у технички подрум током поправки не представља никакве проблеме.

Узгред: подруми се често користе као складишта или помоћне просторије продавница. У овом случају, знате, не морате да говорите о било којој предности: морат ћете испуштати рисере кроз црево у канализацију.

Главни недостатак доњег ожичења система грејања је сложеност њиховог лансирања након ресетовања. Да бисте покренули циркулацију кроз све стубове, морате да исцртате ваздух. У међувремену, нису сви становници горњег апартмана у стању да то учине; Не заборавите на празне просторије.

Топ

Горње пуњење или грејање са горњом расподелом снабдевања прилично је предвидљиво различито по томе што је навој за храњење постављен на поткровљу. Повратна цев остаје у подруму. Сваки рисер је засебан елемент независно од других подизача.

На тавану, поред флаширања у флаше, у овом случају су:

1. Затварачи од излаза вентила.
2. Прикључци за њихово пражњење (прецизније, за усисавање ваздуха неопходно за потпуно сушење групе грејача).

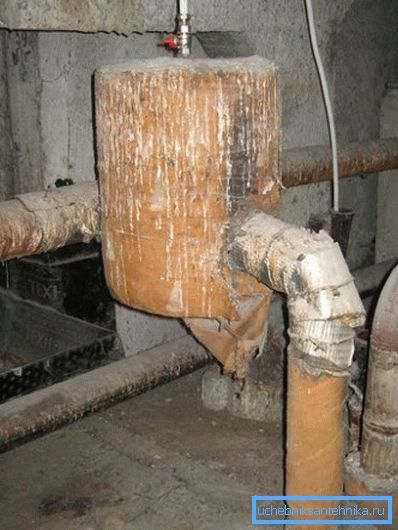

3. Експанзиони резервоар. Упркос називу, то не надокнађује повећање запремине расхладне течности током грејања (систем није аутономан, већ је прикључен на грејну мрежу). Резервоар, који се налази на врху дозатора, постављен са минималним нагибом, служи за сакупљање ваздуха, који се одваја одатле преко вентила за отпад.

Овакав распоред система грејања био је масовно примењен све до 1980-их.

Како изгледа у позадини флаширања?

• Главни проблем овде је сложеност ресетовања лансирања одвојеног постоља. Да бисте га у потпуности одводили, потребно је:

• Искључите вентил на поткровљу.
• Затворите вентил у сутерену и одвуците поклопац.
• Откачите утикач на поткровљу.

Интересантно је: систем кућног грејања са горњим напајањем се ресетује и почиње много лакше, поготово ако се ресет из експанзионог резервоара грејања доведе у склоп лифта. Алас: испуштање куће је повезано са губитком велике количине течности за хлађење, што је непожељно са становишта штедње топлотне енергије.

• Главна предност горњег пуњења је да је лансирање изузетно једноставно и не зависи од становника куће. Довољно је само полако (како би се избегао водени чекић) отворити кућиште на доводним и повратним водовима, након чега остаје само да отпусти ваздух из експанзионог резервоара.

Рисери

Распоред хладњака у уређајима за грејање у приватној кући може бити хоризонтални и вертикални (стојећи). У стамбеним зградама на различитим локацијама, ове шеме су једнако другачије: ако је флаширање увек хоризонтално ожичење, онда је подизач вертикално ожичење.

Шта је корисно знати о рисерсима у блок становима?

• Ниједан од спрата, осим горњег у кући са мањим флаширањем, не би требало да затвара пар стуба између радијатора. Ако уградите грејач између довода и повратка на петом спрату зграде од десет спратова, станари згорњих спратова ће се замрзнути: циркулација изнад везице ће се готово зауставити.
• У домовима нових пројеката, један од двоструких рисара често је у стању мировања (тј. Не повезује се са батеријама). Постављање система грејања са једним подизањем дозвољава да се двострука постројења заобилазе из подрума, без учешћа становника. Довољно је поставити кипер на један навој уместо стубова и да га превазиђе за пражњење: ваздушни јастук ће потпуно одлетети на воду.

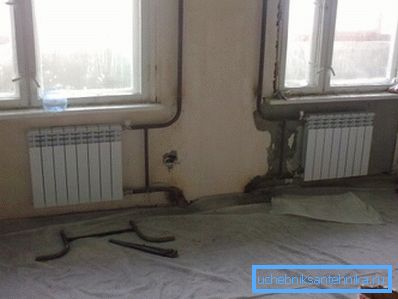

• У сталинка на једном пару паралелно, два радијатора су често повезана без промене пречника. У овом случају, сам рисер служи као скакач између њихових облога. Тако

Ожичење система грејања је врло ефикасно, али само са великим (ДУ25) пречником доводних цеви.

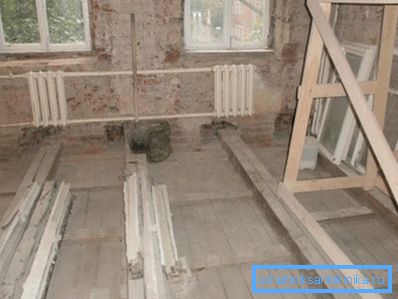

Практична последица: ако желите да замените унутрашње ожичење сопственим рукама, или користите цеви за загријавање истог пречника, или да задавите џампер. Упутство је повезано са чињеницом да ће се са пречником од 25 мм мреже и облога са условним пролазом од 15-20 батерије једноставно хладити.

Хоризонтално унутрашње ожичење

У многим новим зградама се може наћи релативно егзотична шема: излази из стубова који улазе у стан, који омогућавају разводњавање грејача за произвољан изглед. Промјер подизача и излаза изабран је тако да хоризонтална контура у вашем стану не поставља параметре гријања у апартманима изнад или испод.

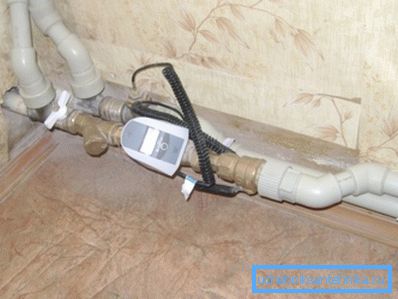

Поред произвољног распореда, хоризонтално коло са једним улазом и излазом омогућава вам да прилагодите рачуноводство топлотне енергије. Пошто се трошкови грејања по квадратном метру повећавају, инсталација бројила постаје све релевантнија.

Како направити распоред грејања у хоризонталном конту једног апартмана?

У скромном мишљењу аутора, било би најпаметније прилагодити поставу Лењинграда или бараке у ову ситуацију.

• Поред периметра стана постављен је непрекидан прстен величине ДН25 Испод врата, загрева се у кошуљици или положена под равним подом.
• Уређаји за грејање сечени паралелно са прстеном, без прекида. Величина цеви - ДНУ20. Дијаграм повезивања одвојеног радијатора - доњи или дијагонални.
• Сваки радијатор је опремљен са вентилационим вентилом у једном од горњег утикача. Опционо, могу се уградити дуље или термалне главе и прекидне вентиле на напојним водовима.

Закључак

Надамо се да ће наше препоруке бити корисне читаоцу. Додатни подаци о томе како се ожичење гријања у стану може имплементирати ће се понудити помоћу приложеног видеа. Успехи!
