Дизајн амбијенталне температуре за дизајн грејања и

Шта одређује температуру радијатора у градском стану? Да ли га ГОСТ или СНиП регулишу? Како се распоред температуре у систему гријања односи на климатску зону? Покушајмо одговорити на ова питања.

Израчуната температура ваздуха

Концепт температуре грејног периода није везан само за распоред температуре. Они дефинишу услове за степен топлотне изолације зграде, њену величину и проток топлоте са уређаја за грејање смјештених у стамбеним и другим просторијама, застакљивање и квалитет заптивања улаза.

Шта је тај концепт? Ово је управо просјечна температура најхладнијег пет дана задњих 50 година, када би операција грејања требала осигурати угодне услове унутар зграда.

Ови услови су описани у Резолуцији Владе Руске Федерације од 23. маја 2006. године. Правила за пружање јавних услуга грађанима:

• У дневним собама које се налазе у средини куће, температура не би требала бити нижа од +18 С; у углу - +20 Ц.

Нијансе: при пројектованој температури испод -31 Ц, ове вредности се повећавају на +20 и +22 степени, респективно.

• Купатило треба бити најмање + 16 степени, у купатилу - +25.

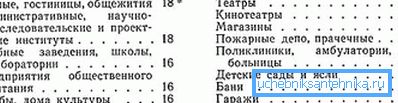

Препоруке за јавне институције могу се наћи у СНиП 41-01-2003 и одјељењским стандардима. Дакле, у учионицама треба бити најмање +21 Ц, ау продавницама хране - + 12 Ц; у болници, препоручена температура након отопластије је +22, ау случају одступања у штитној жлезди - +15.

Вратимо се, међутим, мало леђа. Где дизајнер добија процењену температуру ваздуха за одређени град?

Све неопходне информације садржане су у СНиП 23-01-99 Грађевинској климатологији. Занимљиво је да се у документу издатом 8 година након распада Уније помињу сва главна насеља бивших совјетских република.

Графикон температуре

Каква би била температура радијатора за гријање у стану, која би омогућила описане услове?

Одређује просечну дневну температуру ваздуха напољу.

Зависност се описује са два температурна графика:

• За грејну мрежу на излазу из ЦХП или котларнице, температура доводних и повратних цевовода је унутар 150/70 Ц.
• У унутрашњем систему, режим температуре грејања треба да буде у вредности од 95/70 степени у двоцевном систему (то јест у скоро свим стамбеним зградама) и 105/70 у једноделним грејним системима зграда.

Имајте у виду: у предшколским установама максимална температура воде у систему гријања не може бити већа од +37 Ц. То је за компензацију ове мале вриједности да радијатори у групама обично имају врло импресивне димензије.

Зашто се температура грејања у стану тако разликује од параметара руте? Да би одговорили на ово питање, потребно је укратко објаснити принцип рада чворишта лифта (термичка тачка куће).

Захтеви за систем грејања се на неки начин међусобно искључују. С једне стране, што је мања варијација температуре између тока и повратног тока, то ће се равномерније батерије загревати у кући и што ће бити већа ефикасност крајњих грејача. Ако је тако, очигледно је да стопа обрта у систему треба бити доста висока.

Међутим, прегревање повратне линије је изузетно непожељно за ЦХП: због одређених техничких ограничења, вода пре него што започне новим циклусом прво мора бити претходно охлађена на те 70 Ц.

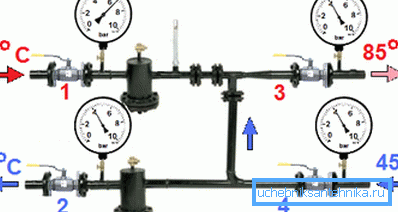

Уређај лифта сасвим изузетно избегава контрадикторност: део воде из повратног цевовода се вуце у циклус поновног циркулације. Као резултат тога, када се храните на улазним вентилима од 140 ° Ц до куће (директно до радијатора), постоји само 90-95 степени.

О модерном систему грејања у стамбеној згради корисно је знати још неколико ствари.

• Када температура довода на аутопуту износи до 90 степени, систем за грејање мора бити напајан из доводне цијеви; када је ова вриједност премашена - од обрнутог. Ако се прекидач не дешава, може се испасти колико је у систему за грејање као на линији за директно грејање. Какве ће то последице имати за флексибилне спојеве и гумене заптивке није тешко погодити.
• У критичним ситуацијама, температурни стандарди у самом систему грејања такође могу бити прекорачени. На примјер, са масовним приговором на прехладу у становима, рад лифта без млазнице се практикује, са пригушеним дуљем.

Прилагођавање

Како се температура грејања контролише у ДХ системима након улазних вентила?

Лифт

Нормално, температура грејања у систему може се променити само на један начин - променом пречника млазнице. Све промјене треба усагласити са представницима организације - добављачем топлоте (мреже за комунално грејање); одлуке о томе да ли пити млазницу или га пробити вршити се на основу мерења температуре и притиска у склопу лифта и у топлотним бунарима.

Демонтажа млазнице и промена његове величине траје не више од пола сата и захтева потпуну функционалност затварача у склопу. Заправо, довољно је блокирати у свим круговима све вентиле (улаз, ПТВ, колаче) и раставити све три прирубнице на лифту. Вијчана или млазана млазница се монтира у обрнутом редоследу.

Савет: нове паронитске заптивке за прирубнице цеви су у складиштима стамбених организација, алас, ретко. Када демонтирате лифт или замените вентиле сопственим рукама, једноставна упутства ће вам помоћи: заптивање се исече из коморе за аутомобиле.

Вреди поменути неколико начина на којима се може регулисати температура грејања - вода у цевима и, сходно томе, радијатори.

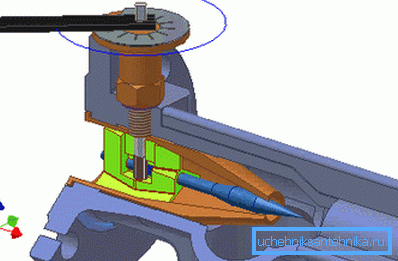

• Уместо конвенционалне млазнице константног пречника, може се користити подесиви лифт. Једноставно подешавање брзине протока омогућава флексибилно подешавање температуре мешавине и повратног тока.

• Поред тога, како бисте смањили температуру повратне линије, можете смањити пад притиска преко лифта. Ово се ради помоћу улазног повратног вентила.

Како тачно?

• ПТВ се пребацује на равну линију.

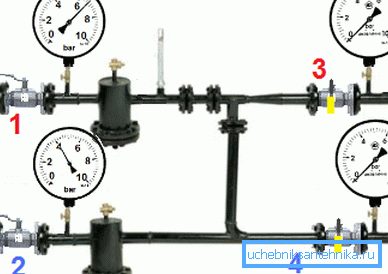

• Измери се притисак на доводној линији до лифта. Мерач се затим увлачи у повратну цев у било којој тачки.
• Улазни повратни вентил се потпуно затвара и полако отвара све док се разлика у притиску између доводних и повратних цевовода не смањи за 0,2 кгф / цм2 од оригинала. Ако је потребно, поновљена мерења температура и даље смањење диференцијалног притиска на манометру понављају се сваки други дан истим кораком.

Имајте на уму: ако једноставно делимично затворите потпуно отворени вентил, његови образови могу да се држе са стубом и касније паде у радни положај. Као резултат, линија повратка ће бити потпуно затворена. Циркулација цена заустављања у грејној сезони - загарантовано одлеђивање грејања приступа.

Стан

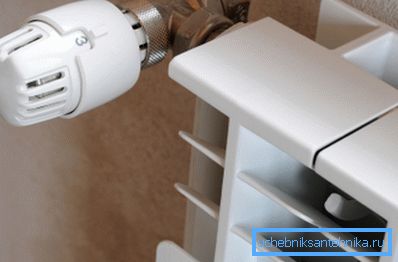

Како је регулисана температура воде у цевима за грејање унутар одвојеног стана? Из очигледних разлога, може се смањити само помоћу вентила за регулацију притиска. У ту сврху, на излазу сваког грејног уређаја поставља се чаура или термостатска глава, која регулише сопствену пропустљивост у зависности од температуре у просторији.

У екстремном случају, температура расхладног средства у систему грејања може се регулисати кугличним вентилом; Међутим, његова осјетљивост на положај полуге чини прилагођавање прилично неугодним.

Шта урадити ако је топлотна снага грејача недовољна?

Ево мера које га могу повећати.

• Једноставно додавање нових секција са далеког краја подлоге нелинеарно ће подићи пролаз топлоте из радијатора, али прилично приметно. Зашто нелинеарно? Да, јер ће крај батерије увек бити хладнији од његових веза.
• Скакач између линија напајања, опремљеним вентилом, може да повећа проток расхладног средства кроз секције када је затворен. Дакле, уређај ће дати више топлоте. Али не бисте требали потпуно искључити краткоспојник: без тога, подешавање температуре радијатора помоћу дувачака довело до прилично непријатне комуникације са коморама за замрзавање.

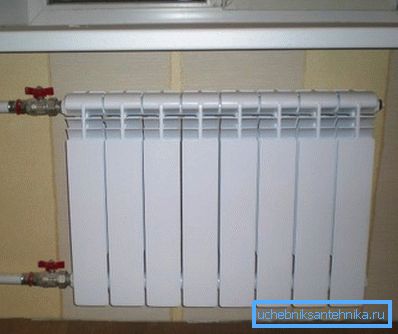

• Воде се могу прикључити на радијатор не само у склопу, већ и на дно. Тада ће расхладна течност равномерно кружити кроз све делове, што ће подићи температуру у стану.

• Коначно, не заборавите на прање.. Испуштање воде кроз проточни вентил и црево у канализацијски систем ће уклонити акумулирани муљ и песак из батерије, враћајући циркулацију кроз целу количину.

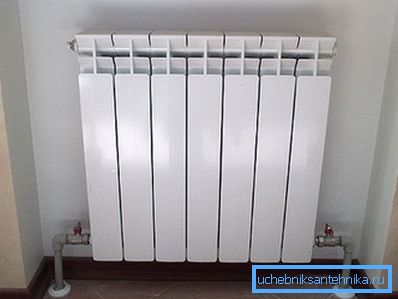

Узгред: радијатори са доњим прикључком не требају испирање. Управо због тога што се расхладна течност равномерно креће дуж целе дужине доњег колектора.

Топле под

Како спојити нискотемпературно грејање на ДХ систем? Заиста, за топли под, температуре изнад + 45Ц су категорички неприхватљиве.

Начин на који су системи нискотемпературних грејања у складу са ДХ, живописно подсећа на принцип рада чворишта лифта. Дио хладњака је укључен у рециркулацију, коју обезбеђује пумпа мале снаге. Подешавање температуре врши двосмерни вентил са термичком главом.

Закључак

Надамо се да смо успјели задовољити читалачку радозналост тако што смо га упознали са неким аспектима рада система грејања. Као и увек, приложени видео ће вам понудити додатне информације. Успехи!
