Дизајн приватног објекта - главне фазе

Уређај за грејање у кући се може подијелити на два дела: теоретски - обављају се потребни прорачуни, а практично - према завршеним цртежима, ожичење се врши на подовима и котловима. С обзиром на значај правилног избора компоненти, чланак се фокусира на теоријски део.

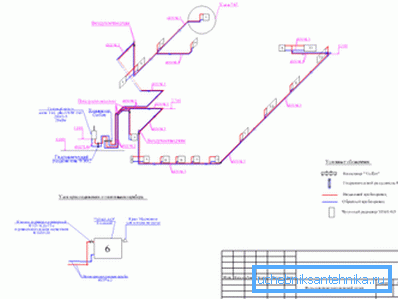

Дизајн система грејања

Пројектовање кућног грејања унутар градске границе омогућава да се иде на најједноставнији пут и организује централно грејање. У овом случају довољно је једноставно одредити дужину и пречник цеви, као и одабрати жељену величину радијатора. Трошкови у овом случају ће бити минимални, јер не морате потрошити новац на котао или на циркулациону пумпу.

Биће нешто теже да се постигне исти задатак, али у једној сеоској кући. Са вероватноћом од 99,9%, не постоји централно грејање ван града, у најбољем случају, струја и гас се испоручују кући. У овом случају, дизајн система грејања за сеоску кућу укључиће и избор снаге котла.

На излазу морамо добити одређене податке о:

• минимална снага котла;
• материјал, дужина и пречник цеви;
• број радијатора и њихову површину;
• циркулациона пумпа за грејање.

Опште одредбе за дизајн кућног грејања

Хајде да анализирамо дизајн система грејања куће - у овом случају неопходно је одредити минималну снагу котла довољно за загревање куће. Израчунавање се заснива на чињеници да губитак топлоте кроз омотач зграде мора бити компензован топлотном енергијом из котла.

У општем случају, прорачун се врши према формули

Где

• К - губитак топлоте, В;
• С је подручје коверте објекта (строп, зид);
• ?Т - температурна разлика на улици и унутар куће, Ц;
• ? - коефицијент топлотне проводљивости, референтна вредност, В / м •? Ц;
• В - дебљина коверта зграде, м.

Обрати пажњу! Ако не желите да се трудите са стандардним начином обрачуна, увек можете користити онлине калкулаторе. Наравно, тачност израчунавања ће патити, али, како показује пракса, за избор котла довољно је.

У принципу, када се врши пројектовање грејања стамбене зграде, потребно је узети у обзир факторе као што су:

• кућна оријентација;
• климатска зона;
• правац и снага преовладавајућих вјетрова током грејне сезоне;
• тип изолације куће, инсталирани двоструки прозори итд.

Поједностављена метода израчунавања

Пројектовање система грејања за кућу се такође може изводити коришћењем једноставније методе. Нешто често користите једноставну зависност, према којој 1 м² Подручје даје топлотни губитак од око 100 вати на сат. Наведена зависност важи за подручја са умереном климом.

При израчунавању препоручује се коришћење више фактора побољшања:

• ако се висина плафона разликује од 3 метра, уноси се корекциони фактор х / 3, где је х висина плафона;
• за углове собе, губитак топлоте повећава се за 80%, фактор 1,8;
• ако број прозора прелази 1, корекциони фактор износи 1,8;

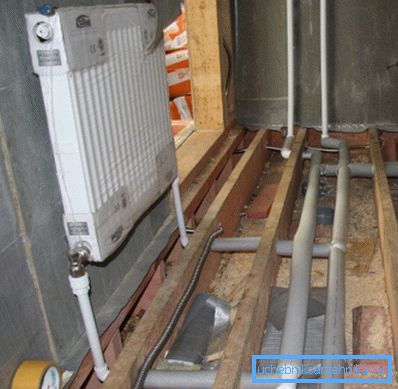

• Такође се узима у обзир начин повезивања радијатора. Ако се користи нижа веза, батерија ће се загрејати нешто лошије, тако да је уведен корекциони фактор од 1.1;

• за осигурање, добијени резултат се може повећати за око 15-20%, тако да грејање има маргину сигурности у случају озбиљних мраза, коефицијент је 1,2.

Када се рачунање изврши ручно, резултат је упоредив са тачностима са препорукама произвођача бојлера. Узмите у обзир мали примјер израчуна: потребно је одредити капацитет котла, довољно за загревање куће укупне површине од 160 м² плафони 2,9 м.

Процедура прорачунавања:

• одредимо губитак топлоте одвојено за просторије са специфицираним коефицијентима. Губитак топлоте К = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 кВ;
• упоредите са просечном препорученом снагом котла у зависности од површине. Може се видети да су резултати били прилично близу. Сада можете изабрати одређени модел електричног, гасног или котла на чврсто гориво који се фокусира на снагу. Можете купити модел са малом снагом, цијена бојлера са разликом од неколико киловата није много различита.

Избор радијатора

Батерија је само "посредник" који је одговоран за пренос топлоте из котла. Јасно је да површина грејне просторије снажно утиче на површину радијатора. Због тога је неопходно прелиминарно одређивање потребног броја одељака.

Произвођач за сваки модел радијатора дужан је да назначи топлотну снагу - колико ће се издати топлотна јединица када је напуњена расхладном средством. Познавајући губитак топлоте у просторији, лако можете одредити потребан број сегмената радијатора.

Упутства за бројање потребног броја секција ће изгледати овако:

• утврдити губитак топлоте у просторији. На пример, за површину од 25 м² са плафонима од 2,9 м, губитак топлоте ће бити К = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 кВ;

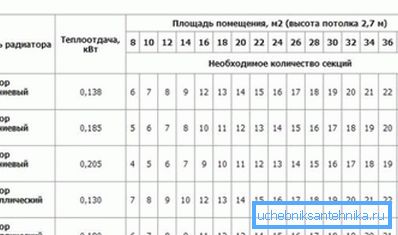

• Одељак снаге зависи од типа радијатора, на пример, за алуминијумску батерију А500, то је 0.185 кВ;
• одређује потребан број одељака Н = 2,9 / 0,185 = 15,67? 16.0 ком. Резултат је такође близу вредности које препоручују произвођачи батерија.

Обрати пажњу! Приликом инсталирања радијатора не препоручује се затварање завјесе, што ће довести до смањења преноса топлоте.

О грејним цевима и циркулационој пумпи

Пречник цеви мора бити довољан тако да течност за хлађење може кружити без проблема при одређеној брзини дуж круга грејања. Обично само изаберите просјечне препоручене вриједности у зависности од дијела круга гријања. За рисере, користе се пречници до 50 мм, за полагање на подовима - мање.

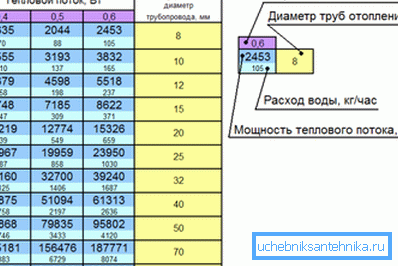

Приликом пројектовања загревања сеоских кућа врши се независно, можете користити вредности дате у табели.

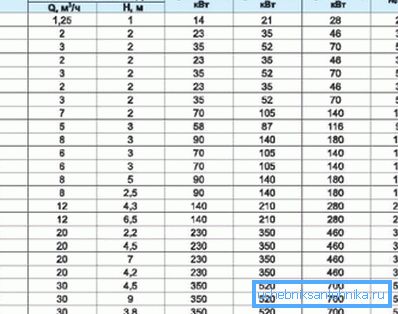

Што се тиче циркулационе пумпе, она се бира са 2 индикатора:

• феед рате;
• притисак главе.

Минимална тражена пријава одређује се формулом

у овој формули

• К - топлотна енергија, кВ;
• ?Т је разлика у температури између доводне цеви и повратка,? Ц.

Потребна глава се одређује следећим односом

где

• Р - смањење притиска због трења у равним делима, Па / м;
• л - дужина цеви до најдаље батерије, м
• ?З је збир локалних отпорности.

Обрати пажњу! Приликом избора пумпе, треба да изаберете модел чије су карактеристике што је могуће ближе вредностима добијеним током израчунавања.

Сумирајући

Дизајн грејања није тако тежак као што изгледа на први поглед. Чак и особа која је површно упозната са регулаторним оквиром и методама обрачуна може се носити са овим. Да бисте гарантовали топлину у кући, потребно је само да се придржавате предложених препорука.

У видео запису се детаљније разматра дизајн система грејања.
