Домаћи радијатор: тренутни начини производње и методе за

Упркос чињеници да цена модерне грејне батерије није толико велика, можете то учинити без куповине таквих уређаја, јер сами можете сами да се носите са својим саставом.

У овом чланку ћемо причати о томе како и са коришћењем материјала који се могу направити од домаћих батерија, а што се тиче енергетске ефикасности практично неће бити инфериорни са фабричким аналогијама.

Процена њихових способности

Јасно је да свака особа неће моћи да монтира домаћи нафтни радијатор, таква конструкција је тешка, али да се направи уређај кроз који ће вода кружити као расхладно средство није тако тешко.

По принципу акције, домаћи уређаји за грејање такође се не разликују од фабричких аналога, међутим, не препоручује се уградња ових производа у централизоване системе са високим притиском.

Регистар грејања - основа самосталних конструкција

Домаћи радијатори за грејање из цеви - ово је најчешћи тип уређаја за грејање направљен ручно. И то није изненађујуће, јер је редослед магнитуде лакши за заливање херметичког система из цеви за редом него за производњу уређаја за грејање користећи фабричку технологију.

Производи састављени на основу једне цеви или комбинације цеви називају се регистар. Регистар је херметички систем кроз који циркулише једна или друга расхладна течност. Енергетска ефикасност регистра одређује се пречником и конфигурацијом цеви, као и материјалом из којег су израђени.

Практична монтажа радијатора сопственим рукама показује да је најприкладније рјешење кориштење челичних цијеви равних зида са унутрашњим пресеком пречника 32-200 мм. Да би се постигла максимална површина за размену топлоте при одржавању компактних димензија, уређај је обликован као завојница или је регистар направљен сегментно.

Избор челичних цеви за уградњу није случајан, јер се лако кува са апаратима за заваривање.

Савет: Да бисте направили регистар, није неопходно отићи до металне основе за куповину нових цеви. На крају крајева, за извођење планираног рада можете користити старе цијеви који немају видљиве недостатке узроковане механичким деформацијама или корозијом.

Конфигурација кућних уређаја

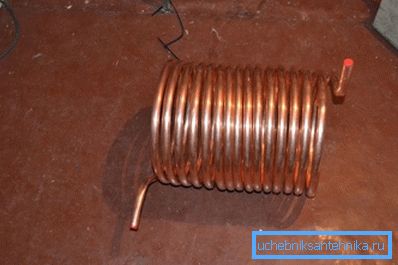

Бакарни цевасти намотај

Домаћи расхладни уређаји од бакра или челика могу се израдити у две варијанте:

  • Секундарне регистре састоје се од равних цеви великог пречника са херметичким утикачима на крајевима повезаним цевима са мањим пречником пресека.
  • Серпентин региструје С-облик или сложенију конфигурацију.

Важно: За оптимални пренос топлоте, конфигурација регистра намотаја треба да има растојање између суседних цеви 5 цм веће од њиховог пречника.

Размотримо детаљније структурне карактеристике поменутих конфигурација:

  • Секцијски регистар састоји се од неколико цијеви постављених хоризонтално.

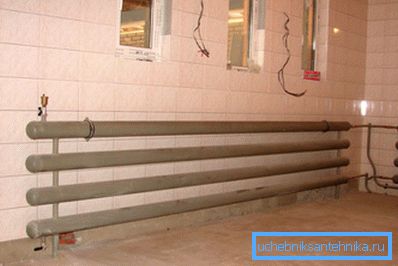

У регистратору фотографија

За циркулацију хладњака, хоризонтални елементи регистра су међусобно повезани цевима мањег пречника. Као резултат тога, течност за хлађење почиње да се креће дуж горње цеви, стиже до прикључне цеви, кроз коју пролази кроз низводни део и тако даље.

У фабричкој верзији, такве конструкције се изводе за улазне грејање и друге помоћне постројења, где естетика изгледа уређаја није толико важна.

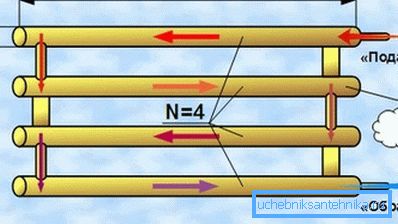

Принцип регистра секција

Улазни и излазни прикључци су израђени са навојем. У неким случајевима, како би се убрзали инсталацијски радови, цеви се чврсто заварују.

Место прелазних цеви се бира што је могуће ближе крају краја. Ово се ради ради боље циркулације расхладне течности и осигурања веће чврстоће композитне структуре.

Оптимални материјали за секционе регистре самог склапања су галванизиране челичне цеви са унутрашњим пречником од 76-160 мм. Дизајн треба да се кува тако да се тезина шавова одржава под радним притиском до 13 атм.

Важно: Оптимална конфигурација регистра је конструкција у којој нема више од 3 хоризонталне секције. Прекомерна акумулација секција ће довести до смањења ефикасности циркулације загрејаног ваздуха унутар просторије.

  • Регистрати калема су структурно слични аналогу селекције. Главна разлика лежи у чињеници да се функција скакача овде врши савијањем главне цеви.

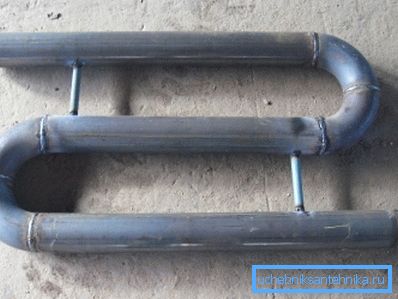

Цоил, заварен од челичних цеви и фитинга

Значајан недостатак структура намотаја је тешкоћа само-монтаже, с обзиром на то да је тешко савијати цеви великог пречника и стога је потребно закривити два колена на свакој кривини.

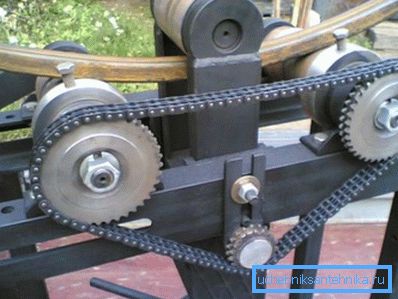

Да би се радијаторима за грејање из радне цеви направили кућни радови, потребна је машина за савијање

Као резултат, заварена конструкција је компликована великим бројем шавова, што може негативно утицати на издржљивост и чврстоћу регистра.

Ипак, конфигурација регистра у облику слова С је у поређењу са хоризонталним одељцима, а хоризонтални и вертикални делови радијатора учествују у загревању ваздуха у просторији. Штавише, због константног пречника радијатора у завојима, хидрауличка отпорност је знатно нижа него код секцијских кола.

Избор материјала

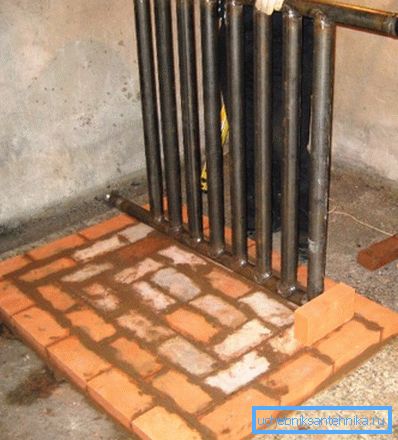

Домаћа копија са вертикалним секцијама

Трајање век трајања, пренос топлоте и, коначно, цијена домаћег радијатора зависи углавном од исправности селекције производних материјала.

Избор производних материјала врши се у складу са критеријумима као што су једноставност обраде, једноставност и квалитет заваривања, отпорност на корозивне процесоре и цену. Поред тога, ако се радиатор користи у купатилу као сушилица за пешкир, цев треба да изгледа добро.

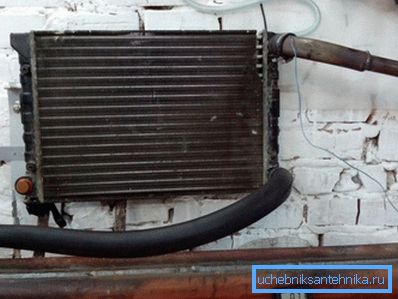

Домаћи гаражни грејач из ауто радијатора

Закључак може бити следећи:

  • При монтажи грејних уређаја за рад и на тремовима, гаражама и осталим помоћним просторијама, препоручљиво је користити цијеви са равним зидовима од обичног челика Ст-3. Дебљина зида треба да буде 2 мм, како за чврсту целу структуру, тако и за најбољи квалитет заваривања.
  • За монтажу грејне пешкире, препоручљиво је купити скупље цијеви од нерђајућег челика АИСИ 304 (ознака пасоша 08Х17М10). Као резултат тога, готов коверат ће, под условом висококвалитетне монтаже, изгледати сјајно због сјајне површине и истовремено ће трајати дупло већи од аналога састављеног од црног метала због већих отпорности на корозију.

Упутства за монтажу радијатора такође зависе од врсте материјала који се користи. На пример, цеви од конвенционалног конструкцијског челика се кувају конвенционалним електродама. За монтажу структура од нерђајућег челика, боље је користити заваривање аргоном, пошто употреба конвенционалних електрода неће дозволити добијање уредног и екстерно атрактивног шива.

Закључак

Тако смо сазнали које врсте домаћих радијатора можете сами да саставите. Поред тога, сазнали смо са употребом материјала који треба да се монтирају. Ствари су једноставне, остаје купити неопходне материјале и саставити гријач својим рукама.

Имате ли питања која захтевају додатна објашњења? У овом случају препоручујемо гледање видео снимка у овом чланку.
