Двокрилни систем грејања: опције за имплементацију и

28-02-2018
Грејање

Како је двоководни систем грејања приватне куће или стамбене зграде? По којим знацима се могу класификовати слични системи? Који проблеми могу настати у примени ове шеме и како их решити? Хајде да схватимо.

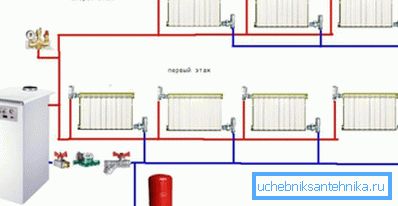

Дводелна шахта за грејање за двоспратну викендицу.

Шта је то

Почнимо са описом општих принципа система грејања.

Грејање грејних уређаја обезбеђује циркулација течности за хлађење кроз њих (процесна вода, антифриза, етиленгликол итд.). За циркулацију је потребан диференцијал између улазног и излазног уређаја.

Овај диференцијал се може пружити на неколико начина:

  • Спајањем јединице лифта у грејно тело, где се одржава разлика између 2 и 3 кгф / цм2 између линије за довод и повратак.

Нијансе: после лифта, разлика између смеше и повратног тока је много мања - 0,2 - 0,3 кгф / цм2. Прекорачење ове вредности би учинило циркулацију претерано брзо. Последице су бука у цевима и прекомерна температура повратног цевовода.

  • Циркулациона пумпа.
Циркулациона пумпа обезбеђује кретање течности за хлађење.
  • Разлика у густини топлог и хладног расхладног средства у тзв. Гравитационим (гравитационим) системима.

Очигледно је да је у свим случајевима потребно осигурати да је сваки грејач повезан са заједничким системом са два прикључка. Ово се може урадити на неколико фундаментално различитих начина.

Шема Кратак опис
Једна цев Уређаји за грејање су повезани са заједничким кружним кругом
Твин тубе Уређаји за грејање су повезани између доводних и повратних цевовода који се одвијају дуж цијелог периметра загрејаних просторија.
Колекционар Сваки грејач је опремљен сопственим паром повезивања повезаним са заједничким колектора.

Интересантно је: у вишестамбеним зградама преовлађују шеме мешавине радиатора. Присуство намјенског доводног и повратног пуњења система гријања чини двоцевним; истовремено, у оквиру постоља, батерије се често комбинују у серији.

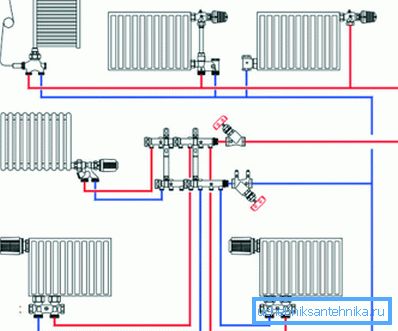

А овде видимо комбинацију колектора и двоцевних шема.

Класификација

Дводелни систем грејања, заузврат, може се класификовати у складу са неколико додатних карактеристика.

Оријентација

Вертикална шема се примењује само у високоградњи. Сваки радијатор је краткоспојник између доводника и повратника који пролазе у близини.

Хоризонтална схема се може користити иу стамбеним зградама (примјер два флаширања је поменут у горе наведеном пасусу) иу кућицама.

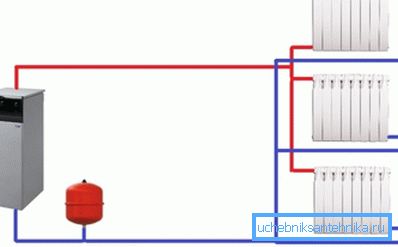

Вертикална двоцевна шема.

Пролаз и мртви крај

У следећој шеми, течност за хлађење у протоку и повратку се помера дуж прстена у једном правцу; слепи крај - у супротним правцима. Шема смртоносне потражње је у потрази за уградним вратима или панорамским прозорима који отежавају инсталацију комплетног прстена цеви.

Ниже и горње флаширање

До седамдесетих година прошлог века на територији СССР-а су преовладавале куће са горњим флаширањем: од скупа лифтова, доводни гасовод се попео до тавана; одатле је расхладна течност кроз стубове ушла у повратну линију која се налази у подруму.

Коришћење овакве шеме има неколико практичних импликација:

  • Поткровље Вилли-нилли је направљено загрејано и има димензије довољне за одржавање и поправку вентила.
  • Сваки грејац током поправке је морао да се искључи на две тачке - у подруму и на поткровљу.
  • Када започнете пао систем (и цјелокупни и индивидуални подизачи), морали сте да испуштате ваздух из њега. У ту сврху, дозир за храну је монтиран са благим нагибом, а на његовој горњој тачки постављен је експанзиони резервоар са думпбок-ом. Сходно томе, лансирање куће пратило је и посјет таванима.

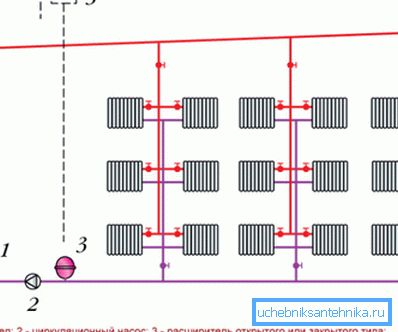

Схема са горњим флаширањем.

Узгред: у неким случајевима, диппер је и даље доведен у подрум кроз све подове. Са малим одводним делом, ваздух је био испуштен кроз њега на предњем делу воде.

Са појавом равних кровова и развојем зграде панел панела, горње флаширање је скоро било гужвано од стране доњих: и довод и повратак летели у подрум. Рисери су почели да се спајају у паровима у становима на горњој етажи. Након ресетовања, свако треба да уклони ваздушни јастук; У ову сврху, Маиевски славине или обични вентили се монтирају у станове горњих спратова.

Ваздушни вентил се налази у приземљу зграде.

Имајте на уму: шема са нижим флаширањем је рањива на несреће током хладне сезоне. Пражњење ваздуха (нарочито у одсуству приступа свим ваздушним каналима) траје дуго времена; на ниским температурама, није неуобичајено да неки од стубова замрзну.

Предности

Шта је, заправо, добар систем грејања 2 к цеви?

Његова главна предност је што омогућава више или мање константне температуре уређаја за гријање у целој згради.

Код једног система за грејање цеви, прикључци батерије на почетку јединственог прстена за пуњење имају температуру протока (типично 70-75 ° Ц). на крају - температура повратка (50 Ц). Ево, сваки радијатор ће примити расхладни флуид са температуром незнатно другачијом од оне коју обезбеђује котао или склоп лифта након јединице за мијешање (лифт).

Поред тога, у случају велике куће са пуним бројем батерија, систем за грејање на 2 цеви једноставно није алтернатива: ниједна конфигурација прстенастог прстена неће покривати све просторије зграде од 80 станова.

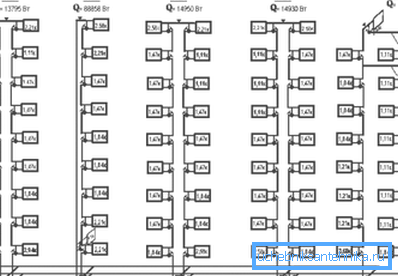

Систем за загревање парцеле девет. Једно-цевно коло једноставно не може имати потребну конфигурацију.

Упозорења: Да, колекторска шема може више да замени двоцевни. Међутим, цијена његове примене биће десет пута већа због огромне потрошње цеви; Поред тога, велика укупна дужина прикључака ће значити огроман губитак топлотне енергије.

Проблеми

Без њих, такође, није учињено.

Трошкови

Очигледно, са једнаким пречником, две цијеви ће увијек бити скупље од једне. Са малом површином загрејане зграде, добивене предности неће надокнадити ову разлику: лакше је надокнадити варирање температуре повећањем броја дијелова радијатора на крају једног цевног прстена.

Балансирање

Двоководни систем за гријање у викендици мора бити уравнотежен.

Шта је то?

Да започнемо, да наведемо суштину проблема.

Замислите да две цијеви од грејног котла прелазе у кућу. У првом, вода прелази у радијаторе, у другом, враћа се. Осим тога, сваки радијатор је скакач између ових цеви.

У чему је проблем? Да, чињеница да ће сваки уређај за грејање угасити разлику између тока и повратног тока. Ако је на првој батерији једнако, рецимо, 0,2 кгф / цм2, а затим на другом - већ 1,75, на трећем - 1,5, и тако даље.

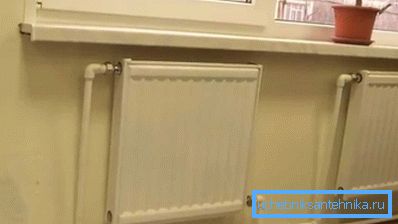

На десном конвектору диференцијал ће бити мањи него на левој страни.

Као резултат, добијамо веома ружну слику:

  • Стабилна температура батерије неће се разматрати. Што је мањи диференцијал, што је спорија циркулација, нижа је температура хладњака до радијатора.
  • Штавише, код екстремне хладноће, хлађење крајњих батерија може довести до стварања ледених утикача са потпуном стопом циркулације и неизбежним одмрзавањем цеви за грејање.

Упутства за балансирање система грејања у викендици то урадите сами:

  1. Сваки радијатор се испоручује са гасом на једном од прикључака (пожељно на повратној цеви).
  2. Пролаз хладњака кроз прве грејаче из котла или лифта је ограничен све док њихова температура није једнака другој.

Корисно: погодније је користити функционални аналог плина - термостатска глава. Он вам омогућава да не постављате проток воде кроз њега, већ циљну температуру.

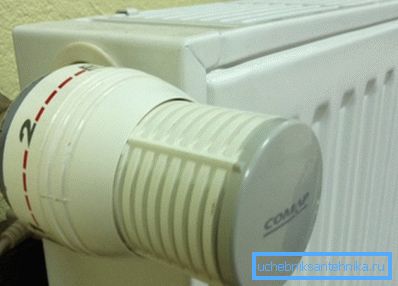

Термичка глава знатно поједностављује балансирање.

Разумљиво питање: како функционише двоцевна шема у стамбеној згради? Тамо се батерија не гуши, али је разлика између њих релативно мала.

Функција гаса је цеви промјењивог пречника. Ми дамо типичне вредности за десетокраку кућу изграђену у годинама 80-90.

Систем за грејање парцела ДУ, мм
Води до радијатора или конвектора 20
Рисер 25
Флаширање на крају 32 - 40
Флаширање у лифту 40 - 50

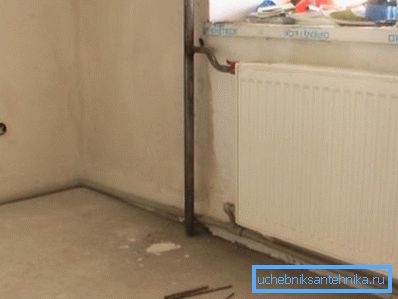

Слика јасно показује разлику у делу подлоге и подизача.

Свака промена пресека ограничава проток течности; узимајући у обзир намјерно високу пропусност пуњења, то је довољно за рад кола у нормалном режиму.

Корисне ствари

  • Када се балансира са душама, временски размак између промене режима душења и стабилизације температуре уређаја за гријање достиже 6 до 8 сати.
  • За викендицу са површином до 100 м2 са присилном циркулацијом расхладне течности у двоцевном систему, разумни минимум одсека за пуњење је ДУ2, до 200 м2 - ДУ25.
  • У гравитационом систему, флаширање не може бити тање од ДУ32 када се користе полимерне цеви и ДУ40 - челик. Поред тога, системи гравитационог протока користе се на површини не више од 100 м2: у великој соби, хидрауличка отпорност дугог кола једноставно неће обезбедити минималну потребну брзину циркулације.

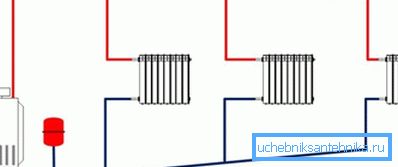

Гравитациона двоцевна шема.

Закључак

Надамо се да ће му материјал на располагању читаоцу помоћи у пројектовању, изградњи или поправци система грејања. Да бисте сазнали више о томе како функционише двоцевни систем грејања, видео у овом чланку ће вам помоћи. Успехи!
