Експанзиони резервоар за грејање - дијаграм инсталације у

Приликом инсталације неких система аутономне грејне инсталације потребно је експанзиони резервоар. У овом чланку ћемо погледати шта је овај уређај, коју функцију ради и како је повезан са системом.

Шта је експанзиони тенк и зашто је то потребно?

Из назива овог уређаја, можете претпоставити да је потребно за проширење. Чињеница је да се с променом температуре, притисак у систему мења као резултат топлотног ширења. С обзиром на промену запремине, вода или друга расхладна течност остаје скоро нестиснута, топлотна експанзија може довести до уништења уређаја за гријање.

Из тог разлога постоји такав феномен као водени чекић, који такође може оштетити цијеви или радијаторе. Једино исправно решење у овој ситуацији је укључивање резервоара са ваздухом (лако стиснутом супстанцом) у систему. Са таквим резервоаром, топлотна експанзија расхладне течности ће довести до благог повећања притиска.

Обрати пажњу! Тако да кисеоник не раствара у води и не изазива корозију унутар цевовода, вода у резервоару је од еластичне мембране одвојена од ваздуха.

Треба напоменути да уређај обавља описану функцију у затвореним системима грејања.

Међутим, експанзијски резервоари се користе у другим врстама грејних конструкција:

• У отвореним системима који су у контакту са ваздухом.
• У централизованим системима са преливом. У том случају, резервоар је уграђен у поткровљу и повезан је са кућним грејачем.

У оба случаја, инсталација експанзионог резервоара за грејање је потребна да би се уклонили утикачи за ваздух из цевовода. Ово је због чињенице да притисак расхладне течности у системима за грејање није довољан да стисне ваздух из њихових горњих делова. Као резултат, експанзиони резервоар служи као резервоар за сакупљање ваздуха.

У затвореним топловодним цјевоводима, ваздух се одваја када се загревање, док је на отвореном, одлази у атмосферу сам по себи.

Могућности инсталације

Инсталација експанзионог резервоара у систему грејања зависи од врсте другог. Као што је горе речено, грејање се може имплементирати коришћењем затворених и отворених метода.

У наставку ћемо размотрити како да урадите везу за повезивање резервоара у оба случаја.

Отворени систем

Отворено грејање је у суштини једна велика посуда са специфичним конвекционим струјама унутар.

Инсталација експанзионог резервоара за грејање у овом случају, као и код свих других уређаја за грејање, треба да обезбеди:

• Брз пораст расхладног средства загријаног котлом до горње тачке грејне структуре, као и природне циркулације кроз уређаје за грејање.
• Слободно и несметано кретање ваздушних мехурића на горе.

Из ових разлога, инсталација овог уређаја се врши на врху структуре. Најчешће, у приватним кућама, ови резервоари се налазе у поткровљу или на врху колектора горњег степена (у једном систему цеви).

Морам рећи да сам резервоар за отворени систем је такође различит у свом дизајну:

• Не захтева вентиле;
• Не треба гумена мембрана и чак поклопац.

У овом случају, експанзиони резервоар је једноставан контејнер у који, ако је потребно, можете додати канту воде која ће заменити испарену воду. По правилу, цена таквог уређаја је једнака пару електрода, а цена по квадратном метру челичног лима је дебљина неколико милиметара.

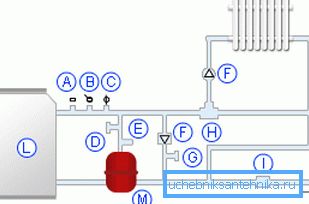

Затворени систем

Ако се дизајн имплементира у складу са затвореном шемом, инсталација експанзионог резервоара система гријања има низ карактеристика које ћемо испитати у наставку:

• Најоптималније место за повезивање уређаја је област на месту где је проток течности најближи ламинарном току и нема турбуленције.. Због тога је очигледно решење да га инсталирате испред циркулационе пумпе за грејање. Што се тиче висине локације, то није важно, јер је задатак уређаја, као што је већ поменуто, компензација термичког ширења и пригушивања водног удара.
• Од велике важности је локација резервоара у свемиру. У идеалном случају, течност треба да излази у контејнер одозго, што ће потпуно уклонити ваздух из простора са течностима.
• Запремина уређаја мора бити најмање једна десетина волумена свих течности у систему.. Израчунати запремину воде може се заснивати на снагу бојлера - 15 литара течности се узима по киловату.

Обрати пажњу! Често су котлови за грејање опремљени експанзионим резервоарима и чак циркулационим пумпама. Због тога, пре него што купите уређаје, треба да будете сигурни да су оне потребне.

Скупштина

Као пример, размотрите како је инсталација мембранског капацитета.

Дакле, инструкција изгледа овако:

• Ако се прикључи на постојеће грејање, прво је неопходно искључити сву опрему и испразнити воду из батерија. Да би ток течности био бољи, отворите славине Маиевског.

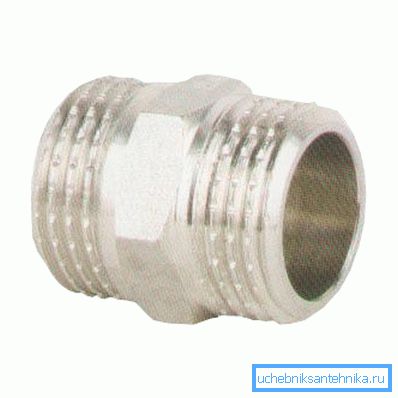

• Ако се користе пластичне грејне батерије, инсталацију треба извршити помоћу одвојивог монтажног елемента, названог "Америцан". Први део је причвршћен у резервоар, а други се залепи цеви. Затим су оба дела повезана.

• Затим морате прекинути цијев за грејање и инсталирати цијев на коју је прикључен цев из резервоара.
• Док у батеријама нема воде, неопходно је уклонити груби филтер и опрати га.
• Након уградње свих елемената на место, потребно је отворити славине и напунити радијаторе водом. Притисак би требало да порасте на 1,2-1,3 кПа.
• На крају радова треба одвести ваздух и затворити славине Маиевски.

Савјет! Пре експанзионог резервоара пожељно је поставити кран. Ово ће вам омогућити да поправите уређај без пражњења воде из батерија.

После свих горе наведених корака, можете укључити бојлер.

Корисни савети

Да би рад уређаја не изазвао проблеме, препоручујемо вам да прочитате следеће савете:

• Сви мембрански резервоари имају брадавицу која вам омогућава да пумпате ваздух до потребног притиска.. Од фабрике, уређаји се иду у продаји с притиском од 1,5 кгф / цм. Иста брадавица дозвољава, ако је потребно, да смањи притисак.

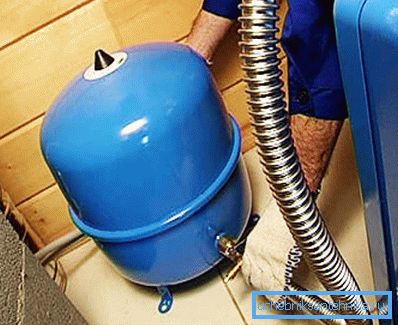

• Постоје црвене експанзијске посуде за грејање и плаве за водоснабдевање.. Разлика између њих лежи само у чињеници да је плава мембрана израђена од гумене хране.
• Ако сигурносни вентил резервоара често ради, онда њен волумен није довољан. У том случају можете паралелно инсталирати такав уређај.
• Ако се течност у резервоару заклања, то значи да течност за хлађење циркулише са малом брзином или уопште нема циркулације.. Сходно томе, проблем лежи у циркулационој пумпи.

Овде, можда, све главне тачке које морате знати за успјешну инсталацију и рад експанзионог резервоара.

Закључак

Резервоар за експанзију је често неопходан елемент система грејања. Штавише, како би се ефикасно носила са задацима који су му додијељени, неопходно је правилно инсталирати, у складу с горе наведеним правилима.

Из видеа у овом чланку можете пронаћи неке додатне информације о овој теми.
