Експанзиони резервоар за грејање: шта је потребно, како

Непосредна сврха експанзионог резервоара је да узме вишак воде, која се формира као резултат загревања овог носача топлоте. Чињеница је да се молекули воде у врућем стању мало шире, а уколико није било таквог уређаја за пријем, влага ће наћи најслабију тачку линије и ток у овом тренутку.

Поред тога, уређај такође врши другу функцију - након што се хладњак хлади, изгледа да "даје" систему недостајуће количине течности.

Овај елемент је, заправо, обичан контејнер који се инсталира преко целе линије за грејање. Али, наравно, постоје нијанси. Разумелићемо све све доследно и детаљно.

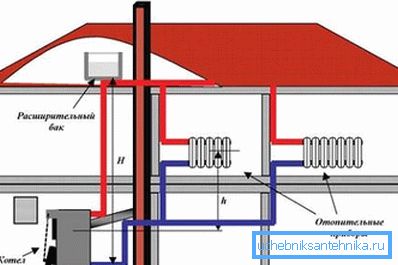

Најједноставнија верзија "експандера" за загревање без присилног циркулације

Такво грејање обично се састоји од три елемента - котла, радијатора или само цеви, као и резервоара. Ту нема пумпи - хладњак се креће дуж линије на природан начин.

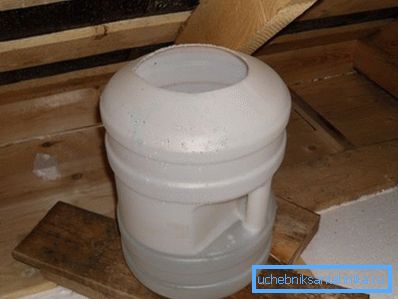

У овом случају на таванској страни је постављен експанзијски резервоар отвореног система грејања - то се обично врши независно. На основу чега можемо направити капацитет у доњој табели.

Уопштено говорећи, испоставило се да су оба за рукотворне структуре - и добра су, само треба да погледате шта вам је лакше да се крећете и монтирате.

Обратите пажњу на две важне тачке! Прво, резервоари који се стављају у поткровље морају бити изоловани тако да вода у њима не замрзава. И друго, веома је важно спријечити испаравање воде - овдје ће вам помоћи покрити поклопац или обично сунцокретово уље.

У другом случају, уље се улије у контејнер - формира слој "филма" на површини воде, а овај слој спречава испаравање влаге. Такав је трик.

Што се тиче изолације, врло је једноставно извршити ову операцију - довољно је обмотати конзерву са старим сукњама, дресовима итд.

У принципу, такви домаћи дизајни су прилично практични - како је време показало, већ деценијама годинама служе без икаквих посебних проблема.

Разумемо како су инсталирани.

Уградња цистерни "ручни рад"

Шема рада је обично следећа:

1. Од било које тачке система вертикална цев подиже.
2. На правом месту преклапају бушотине за пролаз цеви.
3. Аутопут "пролази" кроз преклапање.
4. На дну резервоара је рупа истог пречника као цев.
5. Цев се убацује у дно конзоле, а затим се веза заптива. Ово се ради заваривањем (ако је резервоар израђен од челика) или са обичним наврткама, на пример алуминијумском или пластичном плочом. У другом случају, на крају линије треба да исечете навој цеви помоћу ручног убризгавања.

Као што видите, у таквом раду нема ништа тешко.

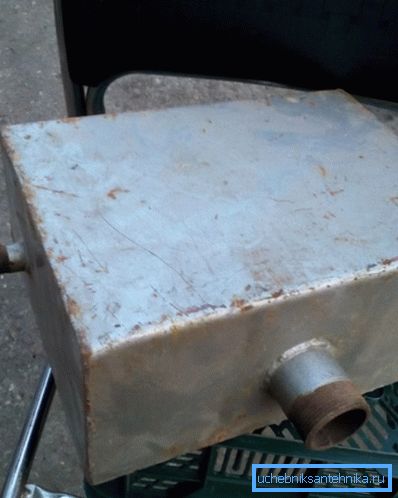

Савет: ако направите челични експанзиони резервоар система за грејање сопственим рукама, покушајте све да организујете тако да садржи што мање вара, углова итд. Чињеница је да су ове области највише у ризику од цурења.

Сада да говоримо о фабричким производима с потпуно другачијим принципом деловања.

Затворени експанзиони резервоари

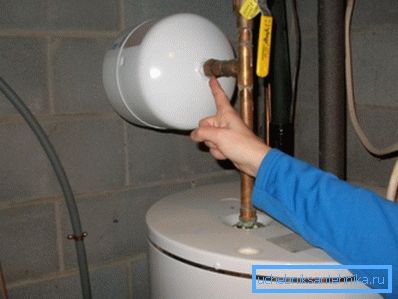

Такви контејнери су дизајнирани за унутрашњу уградњу. Могу се ставити у кухиње, купатила, ходнике, итд. Најважнија ствар која је важна за разумевање јесте да се ови производи користе у системима са додатним циркулационим пумпама.

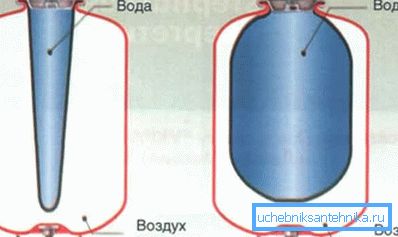

Поред тога, потребно је знати нешто, онда у затвореном водокотлићу нема чврсте празнине, али посебна мембрана (обично је направљена од гуме).

Мембрана је потребна у две сврхе:

1. Да бисте створили жељени притисак, под утицајем који ће вода повратити у систем.
2. Да би могли да измерите снагу воденог чекића.

Ако је више, онда је "рад" врло једноставан:

• Гумена крушка се користи за сакупљање вишка воде.
• Гас или ваздух се пумпа између зидова мембране и самог резервоара. - испоставља се да ствара силу притиска, која делује на крушку.
• Ваздух се пумпа кроз брадавицу користећи обичну бицикл или пумпу мотора..
• Мембрана је прилично флексибилна и током "улаза" воде постепено се протеже.. Ово вам омогућава да узмете хидрауличне шокове, а не усмеравате их на металне зидове.

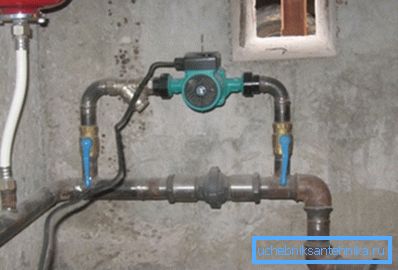

• Самим хидрауличним оптерећењима, капљице се јављају често у системима у којима раде пумпе - ово су уређаји који су извори, узрок удараца, јер они имају тенденцију да се укључе и промене снагу водотока.

Што се тиче самог резервоара, инструкција за његову производњу у фабрици је таква да обично има у средини повезивање спојева око своје цјелине. Тачно ове шавове и плаше се воденог чекића.

У принципу, дизајн овде је прилично пажљив и сигуран.

1. Пронашањем воде унутар крушке, а не унутар металне шкољке, испоставља се да не постоји контакт воде са ваздухом, који штити све челичне површине система у целини од оксидације. Наравно, процес се и даље дешава, али барем не толико интензиван као код отворених експанзионих тенкова.
2. Танкови су веома компактни по величини - то вам омогућава да их монтирате скоро у сваком тренутку, без губитка вредног простора.
3. Мембрана је тако запечаћена да постаје немогуће основни проблем производа отвореног типа - испаравање влаге.

Имајте у виду да у затвореним производима постоје одређени недостаци. Конкретно, они се директно односе на мембрану. Чињеница је да гума има својство микрокретирања током времена, што доводи до губитка притиска ваздуха и продора воде у простор самог резервоара, респективно.

Савет: не купујте производе сумњивог поријекла и оне који су сумњиво ниски. Користите производе познатих брендова, а затим ће производ трајати што дуже и без проблема.

И пре него што размотрите како да поставите тако широки резервоар система грејања својим рукама, додирните још једну важну тачку.

Који волумен ставити резервоар

Заправо, овде постоји приближно правило - само треба додати 15% постојећој количини воде и направити капацитет одговарајућег померања.

Међутим, овај приступ је превише приближан - боље је користити специјалну формулу, захваљујући којој ће ваш систем бити што ефикаснији, сигурнији и економичнији.

Формула овде је: В = Е к Ц / (1 - Пмин / Пмак) / Кзап

Анализирали ћемо га детаљно:

• Ц је укупна количина наше расхладне течности у систему.

Имајте у виду да се не узима у обзир само количина цеви и радијатора, већ и количина носача топлоте која се налази у котлу.

• Е - овде смо заменили слику коефицијента експанзије воде под утицајем топлоте. Или ако се антифриз користи у систему уместо воде, онда узимамо параметре њеног коефицијента. Зато је неопходно узети у обзир максимално дозвољену температуру на коју је котао у могућности да загрева хладњак.
• Пмин је број атмосфере почетног притиска у експанзионој посуди.
• Пмак је према томе индикатор максималног дозвољеног притиска за који је постављен сигурносни вентил.
• КСАП је коефицијент, мера за пуњење експанзионог резервоара.

Извршите једноставне математичке операције и добијемо оптимално померање.

Па, сада можете директно прећи на преглед принципа инсталационог капацитета.

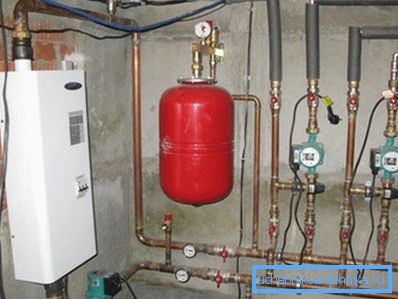

Инсталација затворених уређаја

Вреди напоменути да скуп таквог елемента није посебно тешко, јер не захтијевају сложене алате чија цијена је висока.

У ствари, потребан вам је стандардни "сет" водовода:

1. корак и гасни кључ;
2. подесиви кључ;
3. силикон, вуча.

А исти радни поредак је нешто овако:

1. Поправите резервоар на зиду са држачима или стезаљкама.

Обрати пажњу! Чак и ако је ваш резервоар мали и не превише превише, још је боље бити сигуран и провјерити носивост зида на мјесту гдје ћете га објесити. Чињеница је да постоји могућа вибрација због хидрауличких шокова и падова снага. А ако резервоар вибрира док виси на сувом зиду, на пример, вероватно је да ће пре или касније само пасти.

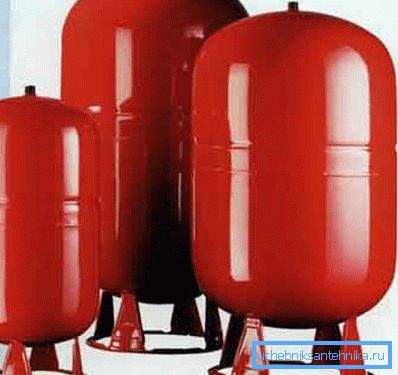

1. Ако је капацитет већи и одговара више од 30 литара, онда га не треба монтирати на зид, већ се монтирати на под - на ноге.

1. Цев доносимо у резервоар и све повезујемо помоћу навртки или специјалних адаптера.

1. Вадимо ваздух у контејнер.
2. Водите воду у систем.

У овом случају, потребно је контролисати ниво притиска воде - чињеница је да ако је прекомерна, онда ће мембрана једноставно руптурирати.

У принципу, ово је исправна ствар, али само ако сте купили производ са заменљивом гуменом "крушом". Пречишћена мембрана не може се заменити - потребно је водити рачуна о промени цјелокупног резервоара.

Ако говоримо о томе која је мембрана најбоље купити, онда не постоји универзална препорука. Притисне "крушке" практично нису покидане, али ако се нешто деси, мораћете да промените цео елемент. А друга опција - чешће се ломи, али онда се лако и јефтино мења.

Изабери те. Ово закључује наш чланак.

Закључак

Прилично смо дубоко схватили шта су експанзијски тенкови, за шта су за то, који су и на којој основи су постављени. Желео бих да мислим да ће вам такве информације бити корисне у пракси, а моћи ћете да планирају најефикаснији систем грејања код куће. Иначе, можете наћи додатне корисне информације о овој теми - у видео запису објављеном у чланку.
