Графички приказ температуре система гријања: познат је начин

Који закони подлежу променама у температури расхладног средства у системима централног грејања? Шта је то - распоред температуре за систем грејања 95-70? Како довести параметре грејања у складу са распоредом? Покушајмо одговорити на ова питања.

Шта је то

Почнимо са неколико апстрактних теза.

• Са променљивим временским условима, губитак топлоте било које зграде се мења након њих.. У замрзавању како би се одржала константна температура у стану, потребна је много више топлотне енергије него у топлом времену.

Наведите: трошкове топлоте не одређује апсолутна вредност температуре ваздуха на улици, већ делта између улице и унутрашњости. Дакле, на + 25Ц у стану и -20 у дворишту, трошкови топлоте ће бити потпуно исти као код +18 и -27, респективно.

• Ток топлоте од грејалица на константној температури хладњака такође ће бити константан. Пад у собној температури ће га мало повећати (опет, повећањем делте између грејног медијума и ваздуха у соби); Међутим, овај пораст ће бити категорички недовољан да би се надокнадио повећани губици топлоте кроз омотач зграде. Само зато што је доњи праг температуре у стану ограничен тренутним СНиП на 18-22 степени.

Очигледно решење проблема повећања губитака је повећање температуре расхладне течности.

Очигледно је да њен раст треба да буде пропорционалан смањењу спољашње температуре: хладније је изван прозора, већи ће губитак топлоте бити компензован. Што нас, заправо, доводи до идеје стварања специфичне таблице за усклађивање обје вредности.

Дакле, графикон температуре система грејања је опис зависности температуре доводних и повратних цевовода од тренутног времена извана.

Како су договорене ствари

Постоје две различите врсте графикона:

1. За топлотне мреже.
2. За систем кућног грејања.

Да би се разјаснила разлика између ових концепата, вероватно је вредно започети са кратким увидом како функционише централно гријање.

ЦХП - топлотне мреже

Функција овог пакета је загревање хладњака и испорука до крајњег корисника. Дужина грејних мрежа обично се мери у километрима, укупне површине - у хиљадама и хиљадама квадратних метара. Упркос мерама за топлотну изолацију цеви, губитак топлоте је неизбежан: пролазак из ЦХП или котларнице до границе куће, процесна вода ће имати времена да се делимично охлади.

Стога је закључак: да би се стигло до потрошача, уз одржавање прихватљиве температуре, испорука грејне масе на излазу из ТЕ-ТЕ би требала бити што је могуће топла. Ограничавајући фактор је тачка кључања; Међутим, са све већим притиском, помера се према вишим температурама:

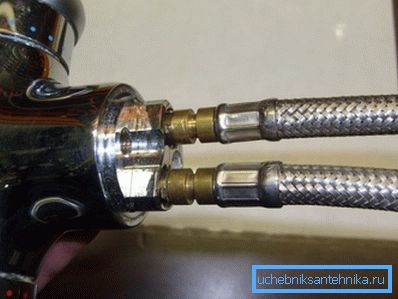

Типични притисак у доводној цеви грејног вода износи 7-8 атмосфера. Таква вриједност, чак и узимајући у обзир губитке притиска током транспорта, омогућује покретање система гријања у кућама висине до 16 спрата без додатних пумпи. Међутим, сигурно је за аутопутеве, дизалице и прикључке, миксере црева и друге елементе система за гријање и топлу воду.

Са неком маргином, горња граница температуре протока претпоставља се да је 150 степени. Најзначајнији графички прикази загријавања грејних мрежа леже у опсегу од 150/70 - 105/70 (температуре протока и повратка).

Кућа

У систему за грејање кућа постоји велики број ограничавајућих фактора.

• Максимална температура носача топлоте у њој не може бити већа од 95 ° Ц за двоцевне и 105 ° за једносумни систем грејања зграде.

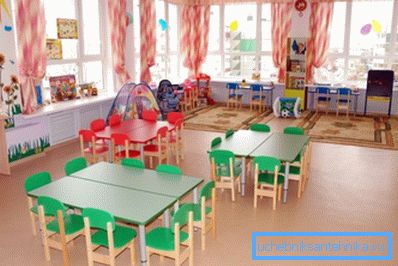

Узгред: у предшколским образовним установама ограничење је много теже - 37 Ц. Цена за смањивање температуре снабдевања је повећање броја делова радијатора: у сјеверним регионима земље, просторије група у вртићима их буквално опонашају.

• Делта температуре између доводних и повратних цевовода из очигледних разлога треба да буду што мањи. - у супротном ће се температура батерија у згради значајно разликовати. То подразумијева брзо циркулацију хладњака. Међутим, превише брза циркулација кроз систем грејања у домаћинствима ће довести до чињенице да ће се повратна вода вратити на аутопут са прекомерном топлотом, што је неприхватљиво због бројних техничких ограничења у раду ЦХП.

Проблем је решен постављањем једног или више чворова лифтова у сваку кућу, у којој се повратна линија помеша са водотоком из доводне цијеви. Добијена мешавина, заправо, обезбеђује брзу циркулацију велике количине расхладног средства без прегријавања пута повратног цевовода.

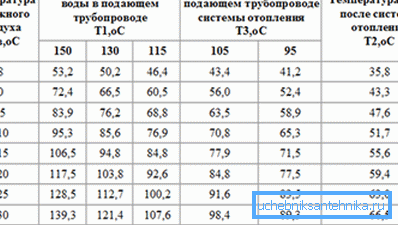

За унутрашње мреже, посебан распоред температуре је подешен на основу шеме рада лифта. За двоцевне кругове, типични распоред температуре за грејање је 95-70, за један цев (који, међутим, је реткост у стамбеним зградама) - 105-70.

Климатске зоне

Главни фактор који одређује алгоритам планирања је процјена зимске температуре. Табелу температуре расхладне течности треба саставити тако да максималне вредности (95/70 и 105/70) на врху мраза обезбеђују одговарајућу СНиП температуру у стамбеним просторијама.

Дајемо примјер интра-хоусе распореда за сљедеће услове:

• Уређаји за грејање - радијатори са протоком течности са дна према врху.

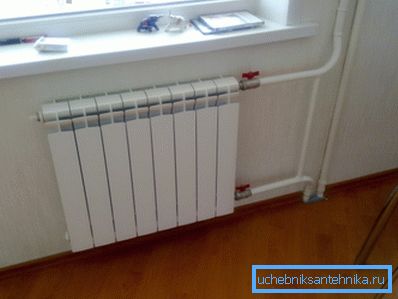

• Грејање - двоцевна, са сталним цевима.

• Температура дизајна спољашњег ваздуха је -15 Ц.

Нуанце: при одређивању параметара руте и унутрашњег система грејања узима се просечна дневна температура. Ако је ноћу то ће бити -15, а током дана -5, -10Ц се јавља као спољашња температура.

А ево неких вриједности процијењене зимске температуре за руске градове.

Прилагођавање

Ако је управљање ЦХП и топлотним мрежама одговорно за параметре руте, онда се одговорност за параметре кућне мреже додељује становницима. Врло типична ситуација је када се са притужбама становника о прехладу у становима мјерења показују одступања од распореда у доњем дијелу. Мало је мање често дешава се да мерења у бунарима топлотних мотора показују повишену температуру повратка из куће.

Како довести параметре грејања у складу са распоредом својим рукама?

Бушење млазница

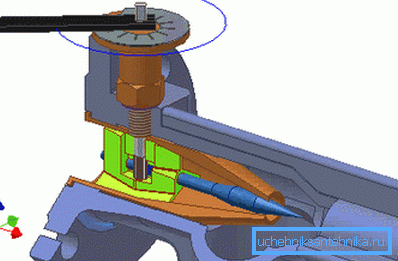

Када је температура мешавине и повратна температура прениска, очигледно решење је повећање пречника дизне дизалице. Како је то учињено?

Упутства - на услузи читатеља.

1. Преклапајте све вентиле или вентиле у склопу лифта (улаз, кућа и топла вода).
2. Лифт је демонтиран.
3. Млазница се уклања и заврта за 0.5-1 мм.
4. Дизало се монтира и започиње са крварењем ваздуха у обрнутом редоследу.

Савет: уместо паронитових заптивки на прирубницама се може ставити гума, сјечена до величине прирубнице коморе за аутомобиле.

Муффлинг цхоке

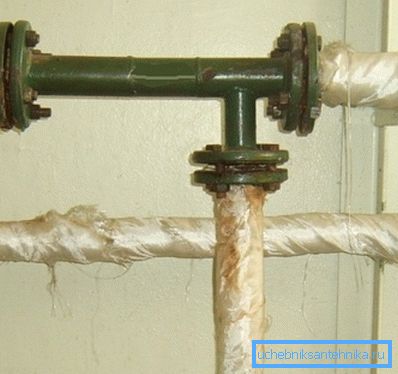

У критичној ситуацији (јаки хладни и замрзиви станови) млазница се може потпуно уклонити. Тако да аспиратор не постане мост, заглављен је палачињем од челичног лима дебљине најмање милиметра.

Упозорење: ово је хитна мјера која се користи у екстремним случајевима, јер у овом случају температура радијатора у кући може да достигне 120-130 степени.

Диференцијално подешавање

На повишеним температурама као привремена мера до краја грејне сезоне, практикује се подешавање диференцијала на лифту помоћу вентила.

1. ПТВ се пребацује на напојну линију.
2. На повратној цеви је постављен манометар.
3. Улазни вентил на повратном цјевоводи се потпуно затвара, а затим се постепено отвара са контролом притиска на манометру. Ако само покријете вентил, смањење образа на шипку може зауставити и отапати контуру. Пад се смањује повећањем притиска на повратном току од 0,2 атмосфере дневно са дневном контролом температуре.

Закључак

Још једном се сећамо: последње две препоруке могу се применити само у критичним ситуацијама као привремене мере. Као и увек, видео прилог који припада члану ће пружити читаоцу додатне информације о подацима. Успехи!
