Грејачи за вентилацију: врсте, инсталација, прорачун

Тема овог чланка су уређаји за загријавање ваздуха у вентилацији. Сазнаћемо шта су и како се монтирају. Поред тога, морамо да сазнамо како се врши прорачун грејача ваздуха.

Сврха употребе

А заправо, зашто вам је потребно грејање ваздуха?

Постоји неколико разлога:

• Његова ниска температура значи неизбежну кондензацију у вентилационим каналима.. Свака мера за топлотну изолацију вентилационих цеви ће смањити само њен број, али неће решити проблем у потпуности. Али грејање ваздуха на улазу са улице ће вам омогућити да заборавите на кондензацију влаге.
• Јет леденог ваздуха у спаваћој соби или вртићу тешко ће учинити да ваш боравак буде удобан и безбедан за ваше здравље.

Узгред: често у овим просторијама организује се само капуљача. Прилив је обезбеђен због циркулације ваздуха између просторија.

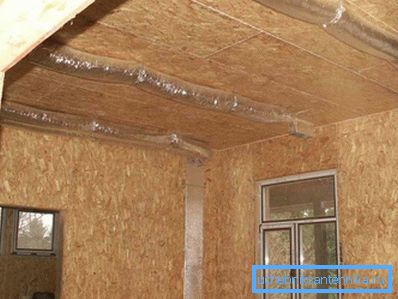

• На крају, постоји и систем за грејање ваздуха. Грејани доводни ваздух, заједно са системима за опоравак, елиминише потребу за радијаторима или подним грејањем, заједно са сложеним и скупим ожичењем носача топлоте.

Врсте

Према којим знацима могу бити класификовани грејачи?

Извор топлоте

У свом квалитету може се користити:

1. Електрична енергија.
2. Топлота генерирана од стране индивидуалног котла за грејање, котларнице или ЦХП и испоручена у грејач помоћу расхладне течности.

Хајде да погледамо обе шеме у нешто више детаља.

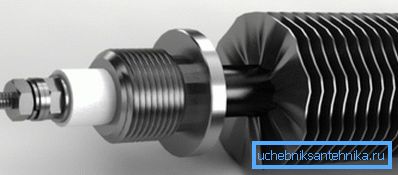

Електрични грејач ваздуха за вентилацију свежег ваздуха је, по правилу, неколико цевних електричних грејача (грејних елемената) са ланцима притиснуте на њих како би се повећала површина за размјену топлоте. Електрична снага таквих уређаја може досећи стотине киловата.

Са снагом од 3,5 кВ, они нису прикључени на излаз, већ директно на панел са засебним каблом; снаге од 7 КВ, снажно препоручује напајање од 380 волти.

Референца: грејање проводника је директно пропорционално струји која тече кроз њега. Повећање напона напајања омогућава вам да смањите радну струју док одржавате електричну енергију.

Које су предности електричног гријача за вентилацију на позадини воде?

• Једноставна инсталација. Сложити се да је много лакше повезати кабал са уређајем за гријање него да циркулише хладњак у њему.
• Нема проблема са изолацијом од лима. Губитак кабла за напајање због сопственог електричног отпора је два реда мања од губитка топлоте у цевоводу са било којим средством за хлађење.
• Једноставно подешавање температуре ваздуха. Да би температура доводног ваздуха била константна, довољно је монтирати некомплицирано управљачко коло са термичким сензором у коло за напајање гријача. За поређење, систем бојлера ће вас приморати да решите проблеме у усклађивању температуре ваздуха, носача топлоте и снаге котла.

Да ли напајање има грешке?

1. Цијена електричног уређаја је нешто виша од воде. На пример, електрични грејач од 45 киловата може се купити за 10-11 хиљада рубаља; бојлер истог капацитета коштаће само 6-7 хиљада.
2. Што је још важније, када се користи директно гријање уз струју, изненађујуће оперативне трошкове. За загревање расхладног средства, који преноси топлоту у систем за грејање воде, користи се топлота сагоревања гаса, угља или пелета; ова топлота у смислу киловата је много јефтинија од електричне енергије.

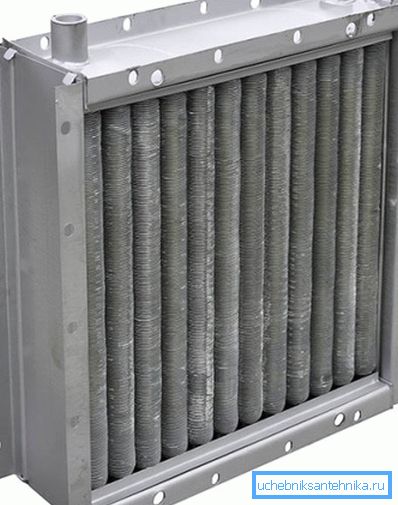

Бојлери за улазну вентилацију су, уопштено, конвенционални измењивачи топлоте са развијеним ребрима.

Вода или друга течност која циркулише кроз њих даје топлоту ваздуху кроз пролазе.

Предности и мане схеме одражавају карактеристике конкурентског решења:

• Трошак грејача је минималан.
• Трошкови током рада утврђују се врстом искоришћеног горива и квалитетом изолације каблова за пренос топлоте.
• Подешавање температуре ваздуха је релативно сложено и укључује флексибилан систем за контролу циркулације и / или котла.

Материјали

За електричне грејаче зрака, алуминијумске или челичне плоче обично се користе на стандардним грејним елементима; мање уобичајена шема грејања са отвореним волфрамовим навојем.

За грејаче воде карактеришу три верзије.

1. Челичне цеви са челичним ребрима обезбеђују максималну јефтиност у изградњи.
2. Алуминијумске цеви са алуминијумским плочама због веће топлотне проводљивости алуминијума гарантују нешто већи пренос топлоте.
3. Коначно, биметални измењивачи топлоте израђени од бакарне цеви са алуминијумским ребрима дају максимални пренос топлоте по цијени донекле ниже отпорности на хидраулични притисак.

Прилагођено извршење

Посебно треба поменути пар решења.

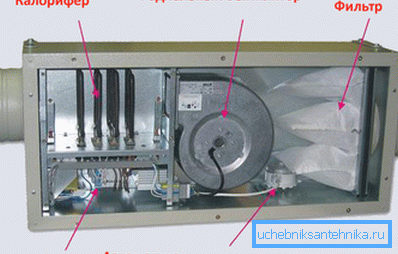

1. Уређаји за климатизацију су гријач са унапред инсталираним вентилатором за довод ваздуха.

1. Поред тога, индустрија производи производе са рекуператорима топлоте. Део топлотне енергије узима се из струјања ваздуха у издувној вентилацији.

Скупштина

Уколико не постоје посебни проблеми са инсталирањем електричних уређаја, онда са водом све је нешто компликованије. Шта је везивање вентилатора? За систем грејања са ниским снагом на само-погонском систему, најједноставније решење би било инсталирање пар запорних вентила (у случају поправке) и термостатске главе на излазу у празнину испред грејача.

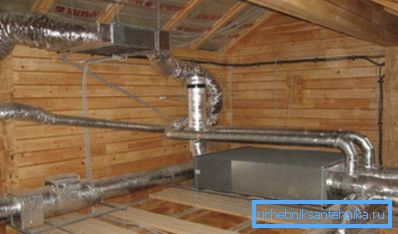

Поред тога, нужду за опћи систем грејања нужно се испоручује са обилазницом, што ће омогућити искључивање уређаја без заустављања циркулације. Ако је ваздушни грејац високог капацитета одговоран за загревање ваздуха у вентилацији целе зграде, такво упутство ће очигледно бити неупотребљиво. Ево једног од могућих шема за везивање.

Вероватно, шема захтева неколико коментара.

• Затварачи на улазу, као у претходном случају, су потребни у случају поправке или замене самог грејача или запорних вентила без заустављања циркулације у главном кругу.
• Груби филтер спречава запљус тростралног вентила или чрпалке течности, песка или рђе.
• Циркулациона пумпа дозвољава да течност за хлађење кружи кроз мали прстен кроз краткоспојник.
• Контролни вентил спречава да течност за хлађење пролази кроз краткоспојник у супротном правцу: притисак на проточној цеви је увек већи.

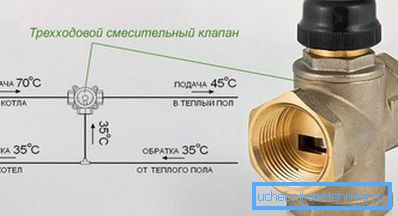

• Најзад, главни елемент шеме - тространи вентил са електричним погоном и сензор температуре - омогућава мешање медијума за пренос топлоте са доводних и повратних цеви, издајући смешу у зависности од сензора.

Важно: Тренутак који није назначен на шематској слици - биће оперативан само ако је на повратном цјевовору на пртљажнику (на примјер, на једној од прирубница доњег вентила).

Израчунавање

Шта је израчунавање снаге вентилатора?

Ево једноставне формуле облика К (В) = Л * 0,335 * (ТВ-Тн), где:

• К - снага уређаја;
• Л - проток ваздуха у кубним метрима на сат;
• ТВ и Тн - излазни и ињектирани проток температуре.

Дакле, за спољну температуру од -5Ц, циљна температура улазне вентилације + 18Ц и потрошња ваздуха од 500 м3 / сат, израчунавање вентилатора ће бити 500 * 0,335 * 23 = 3852,5 вати.

Закључак

Надамо се да смо успјели одговорити на сва питања која су се акумулирала у читачу.

Додатни материјал случаја, као и обично, можете пронаћи на приложеном видео снимку у овом чланку. Успехи!
