Грејање

Системи грејања и системи за вентилацију зграде су међусобно повезана структура која треба да обезбеди нормализоване метеоролошке услове и квалитет (чистоћу) ваздуха у услужном подручју стамбених, административних, стамбених и индустријских објеката. Ми ћемо вам рећи које захтеве треба испунити системом за грејање и вентилацију.

Снабдевање водом + грејање + вентилација се сматра јединственим системом за обезбеђивање удобне микроклиме у просторијама.

Системи грејања, вентилације и климатизације (ХВАЦ)

Опште одредбе

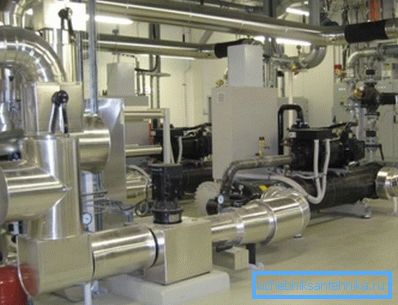

Јединица за грејање и вентилацију у мађарској производњи прехрамбених производа Гиваудан, Мако.

Израчунавање, пројектовање и уградња грејања и вентилације врши се на свеобухватан начин, узимајући у обзир узајамни утицај система једни на друге, узимајући у обзир могућност комбиновања њихових функција и уштеде енергије. Зашто се то дешава овако, показаћемо испод.

Активности вентилације, климатизације и грејања, на један или други начин, имају за циљ решавање једног проблема - обезбјеђивање неопходне унутрашње климе. То значи да сваки од ових система утиче на опште климатске карактеристике.

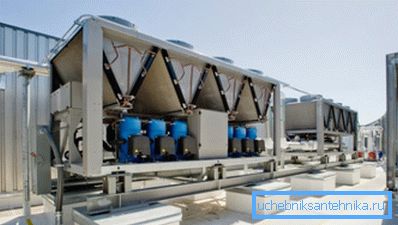

Елементи ХВАЦ система постављени су на кров зграде.

Савремени климатски системи, посебно системи вентилације и климатизације, контролишу се путем аутоматске повратне информације, односно климатске промене на подручју сервиса не утичу само на инсталацију која је довела до ових промјена, већ и на оне које раде на истом подручју, али са незнатно различитим задацима.

На пример, размотрите ситуацију у којој уређаји за гријање загревају ваздух у време када вентилација уклања најтоплији ваздух и испоручује хладне струје са улице. Ако оба система не узимају у обзир ефекте које оне имају једни на друге, можда ћемо се суочити са режимом гдје ће прекомерна вентилација резултирати неефикасном грејањем или енергетским отпадом.

Издувне решетке које се налазе испод плафона уклањају најжешће и прљав ваздух.

За разлику од претходних периода, наша земља је усвојила капиталистички пут економског развоја, а сада потрошач плаћа за све. У том смислу, проблеми уштеде енергије, који се односе на грејање, климатизацију и вентилацију, постају актуелни.

Пре свега, треба запамтити потребу за топлотном изолацијом затворених објеката зграда и индустријских објеката, цјевовода и топлотних линија.

Такође је важно опремити клима уређаје са флексибилним системом управљања и висококвалитетном аутоматизацијом, што ће вам омогућити да прилагодите начин рада свим системима што ефикасније, економичније и адекватније на услове рада. Наравно, без узимања у обзир свих фактора утицаја, укључујући узајамни утицај система једни на друге, таква конфигурација је проблематична.

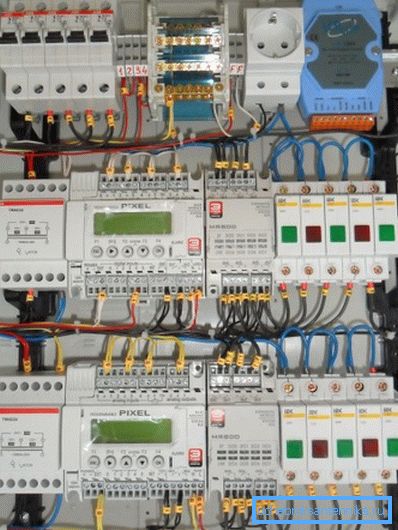

На фотографији - аутоматска вентилација за 4 инсталације.

Обрати пажњу! Као што видите, вентилација, грејање и климатизација се сматрају јединственим климатским системом, чији су чворови повезани и међусобно утичу.

Структура и састав

Савремени климатски системи могу бити сложени комплекси са широком структуром.

Да би се разумела рад УВЦ-а у цјелини, неопходно је знати које компоненте и склопови су укључени у њихов састав. Такође је важно замислити структуру система и релативну позицију елемената.

Најсложенија и најобухватнија је вентилација.

Ако узмемо у обзир механички присилни систем за одвод ваздуха, онда можемо разликовати његове компоненте:

  • Ваздушни канали, канали и мине. То је систем путева кроз које долази и издувавање ваздушних маса. Израђени су од различитих грађевинских материјала, најчешће - од метала;
  • Електране - вентилатори и пумпе. Обезбедити кретање одређених запремина ваздуха са одређеном брзином и притиском;
  • Контролни систем, аутоматизација и заштита. То је комплекс сензора, контролера и извршних механизама који надгледају и конфигуришу систем у реалном времену у складу са одређеним програмима и начинима рада. Могу контролисати окретање вентилатора, отварање и затварање вентила, рад грејача, прекидача за случај опасности и друге опреме;
  • Јединица за припрему ваздуха. Овдје се врши филтрирање, опоравак, грејање / хлађење и сушење ваздуха / влажење ваздуха уз помоћ различитих јединица: филтери, грејачи, рекуператори и одушивачи;
  • Контролна табла са могућношћу ручног и аутоматског подешавања најважнијих параметара и режима.

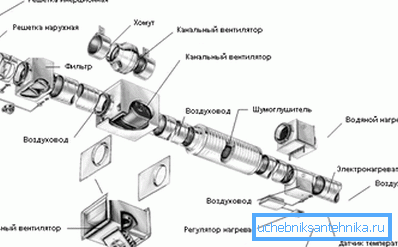

Да бисте саставили сопствени ХВАЦ, морате знати од чега се састоји систем.

Систем грејања може се састојати од различитих јединица у зависности од типа:

  • Централни систем за снабдевање хладњака нам омогућава да смањимо свој састав на цевовод и радијаторе;
  • Аутономни систем, поред цеви и радијатора, биће опремљен котлом за гријање и циркулационим пумпама ради одржавања жељеног притиска и протока воде;
  • Грејање дрвета је ограничено на канализацију и димњачке канале који загревају структуру куће и ваздух;
  • Електрично грејање ће се састојати од електроенергетских система, проводника и грејача. Ово друго може бити са течним расхладним флуидом (уље и вода), са жарном мрежицом, са цевним електричним грејачем (грејач) или инфрацрвеним рефлекторима;
  • Одвојени тип централног или аутономног система грејања може се сматрати системом "топлог пода", пошто подна кошуљица игра улогу радијатора.
Грејање са аутономним котлом за загревање расхладног средства, експанзионог резервоара и циркулационе пумпе.

Зависно од дизајна и логике рада ХВАЦ-а, може се користити за загријавање доводног ваздуха, за који се може користити медијум за пренос топлоте из система гријања. Такође, вентилациони токови се често користе за загријавање простора, на пример, у спортским комплексима у улазној ветробранској стази можете видјети топлотну завесу која се преноси масом топлог ваздуха и паром која се уклања из базена.

Коначно, опоравак топлоте користи топлоту издувног ваздуха да загрева снабдевање масе, што такође утиче на температуру ваздуха у просторији и штеди енергију за грејање.

Схематски дијаграм рекуператор ваздуха.

Климатизација, наравно, у потпуности је укључена у климатски систем. И делимично је вентилација, а дијелом - грејање / хлађење, стога, када је клима уређај укључен, промјењује се начин рада опште вентилације.

Обрати пажњу! У модерним ХВАЦ шемама, неки чворови могу бити чести, а функције других могу се дуплирати и изменити. Генерално, они представљају јединствени климатски систем.

Јединствени климатски систем може се интегрисати у концепт контроле паметне куће.

С обзиром на то да је цена опреме за савремени климатски систем јако висока, пожељно је извести дизајн и инсталацију од стране стручњака и квалификованих стручњака. Требало би схватити да би за постизање истих резултата од стране снага независних јединица, трошкови морали бити повећани.

Регулаторни захтеви

Упутство захтева дизајн УВЦ-а према СНиП-у.

Госстрои из Руске Федерације 2004. године усвојио је СНиП за грејање и вентилацију под бројем 41-01-2003, регулише и одређује правила и прописе којима се мора придржавати климатска опрема.

Опште одредбе документа захтевају усаглашеност са низом техничких параметара:

  1. Норме метеоролошких услова и чистости ваздуха у сервисираној зони унутар просторија стамбених и административних зграда. ГОСТ за ову врсту објеката има број 30494, а постоји и документ СанПин 2.1.2.1002 о квалитету ваздуха;
  2. Норме метеоролошких услова и чистоћа ваздуха у сервисираном подручју унутар производних, лабораторијских и складишних објеката у складу са ГОСТ 12.1.005 или СанПин 2.2.4.548;
  3. Норме оптерећења буке и вибрација из рада опреме за ХВАЦ системе и спољне изворе у складу са СНиП 23-03. За системе за хитне случајеве и без пушача у складу са ГОСТ 12.1.003, ниво буке у просторијама са опремом не би требало да прелази 110 дБА, са импулсном природом буке - не више од 125 дБА;
  4. Норме заштите и заштите атмосфере од штетних емисија вентилације;
  5. Норме одрживост грејања, вентилације и климатизације;
  6. Норме за ватру и експлозивну сигурност климатске опреме.
Извод из ГОСТ 30494.

Обрати пажњу! Сви употребљени цевоводи, ваздушни канали, термоизолационе структуре и опрема за грејање и вентилацију треба да буду направљени од материјала одобрених за изградњу. Сви материјали који подлежу обавезној сертификацији морају имати пратећу документацију за њихову употребу.

Посебна пажња се посвећује сигурности. Сви УВЦ треба да буду пројектовани узимајући у обзир сигурносне захтјеве садржане у регулаторним документима надзорних органа, као и захтјеве произвођача опреме, материјала и фитинга, ако ови захтјеви нису у супротности са овим правилима и прописима.

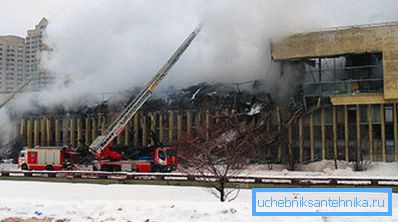

Неусклађеност са нормама и захтевима за сигурност УВЦ доводи до тужних посљедица.

Поред тога, расхладна течност у системима унутрашњег грејања треба да има температуру од 20 ° Ц нижа од температуре самозаљења гасова, аеросола и других супстанци у просторији.

Истовремено, температура не би требало да прелази максималне вредности наведене у техничкој документацији за вентиле, материјале и опрему, као и вредности које су наведене у овом правилнику и прописима.

Ако температура воде унутар цевовода или радијатора прелази 105 ° Ц, неопходно је предузети мере како би се спречило укопавање. Ако температура приступачних површина прелази 75 степени, површине треба заштитити оградама или топлотном изолацијом, посебно када је реч о објектима за дневни боравак.

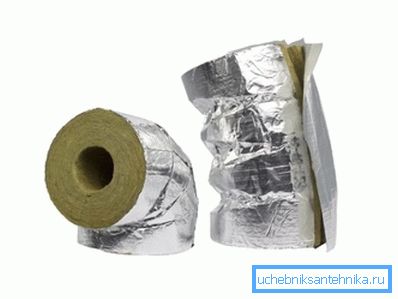

Топлотна изолација за цеви за грејање.

Температура површине топлотне изолације не би требало да прелази 40 ° Ц, а треба да обезбеди:

  • Заштита од бора;
  • Губитак топлоте који не прелази дозвољену вредност;
  • Заштита од кондензације;
  • Заштита хладњака од замрзавања, ако је цевовод положен у неогреване или хлађене просторије.

Такође треба изоловати врућу површину вентилационих и грејних уређаја, димњака, цјевовода и канала који се налазе унутар објекта. На површини топлотне изолације, температура треба да буде 20 ° Ц нижа од температуре паљења гасова, аеросола и прашине у просторији.

За изолацију усвојена СНиП 41-03.

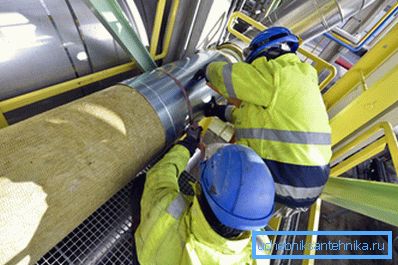

Уградња изолације.

Пресек ваздушних канала са запаљивим и експлозивним супстанцама помоћу цевовода могуће је само ако се примећује разлика од 20 ° Ц између температуре паљења супстанце и температуре цевовода. Ако је тачка паљења испод 170 ° Ц, онда је такво пресјекање неприхватљиво.

Системи за загријавање ваздуха не би требали произвести проток који је виши од 70 ° Ц када напуштате дистрибутера. Ваздушно-термалне завесе на спољним вратима ограничене су на 50 ° Ц, а на спољним отворима и капијама - 70 ° Ц.

Грејање ваздуха се нормализује температуром.

Обрати пажњу! Приликом грејања и вентилационих просторија, параметри микроклиме су прихваћени према ГОСТ 12.1.005, ГОСТ 30494, СанПин 2.2.4.548 и СанПин 2.1.2.1002. Стандарди за хладне и топле периоде године, као и за различите просторије су назначени у овом документу.

Одржавање грејних и вентилационих система врше стручни тимови са својим службама за хитне случајеве.

Закључак

Вентилација и грејање представљају јединствени климатски систем који је дизајниран узимајући у обзир међузависност ових функција. Параметри ХВАЦ система су стандардизовани и регулисани од стране више званичних докумената, гдје се посебна пажња посвећује сигурности. Видео у овом чланку допуњује оно што је речено са визуелним информацијама.
