Грејање на домаћем воду штедите топлотни измјењивач

Нормални рад било ког система грејања зависи од измјењивача топлоте, посебног уређаја у којем се топлотна енергија преноси у хладњак. За грејање код куће, можете користити не само индустријски дизајн, већ и сами направити. У другом случају, генератор грејања је обично пећница од цигле. Испод ћете сазнати главне функције уређаја, његов утицај на грејање у кући, како можете сами направити и спојити га према шеми.

Функционалне карактеристике измјењивача топлоте

Системи грејања за приватну кућу или стан користе површинске уређаје када се топлотна енергија пренесе на хладњак преко металних зидова опреме.

Овај принцип се у потпуности реализује у пројектовању котлова на чврста горива, гас или електричну грејање:

1. Циркулациону воду или антифриз поред закривљених цеви смештених унутар грејача, загреван горјењем горива.
2. Након тога, загрејана расхладна течност пролази кроз цевовод круга гријања, а охлађена вода из батерија почиње да улива у измјењивач топлоте..

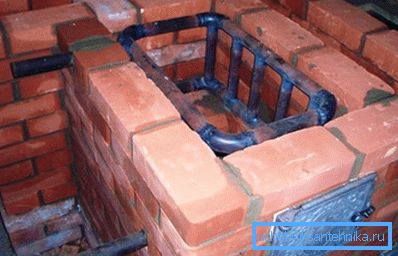

Вероватно, многи од нас су приметили да помоћу обичне пећи из пећи није било могуће равномерно загревати кућу, у којој собе нису дошле у контакт са својим "грубом". Решење проблема може бити инсталиран измењивач топлоте, који ће га претворити у бојлер за гријање воде.

Његов облик и величина треба да се уклапају у димензије кутије. Потребно је повезати цевоводе и радијаторе са уређајем, а затим напунити систем хладњаком - водом или антифризом. Након постављања батерија у просторије далеко од пећи, могуће је учинити ефикасно грејање у кући.

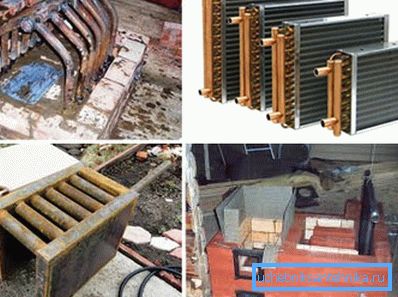

Врсте

1. Најчешћи измењивачи топлоте и ваздуха. Први су практичнији, пошто течност преноси топлоту боље од ваздуха.
2. Такође постоји сличан уређај који подсећа на резервоар за складиштење, који се инсталира изван димњака.

Савет: индустријски системи грејања за продају у малопродајним ланцима су већ опремљени са измењивачем топлоте. Њихов дизајн је дизајниран тако да ефикасно загрева хладњак.

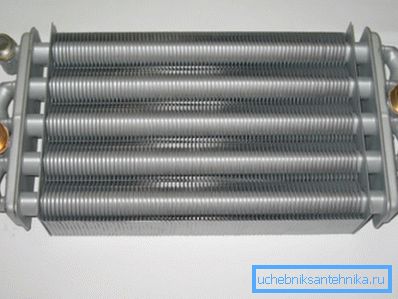

Често у фабрици, такви уређаји су направљени од бакра. Цев подсећа на намотај, који има мноштво плоча прелазно на кривине, због чега је осигурана велика површина размене топлоте.

Да направите кућу, таква опција би била прилично проблематична. Због тога је боље изабрати једноставнији модел.

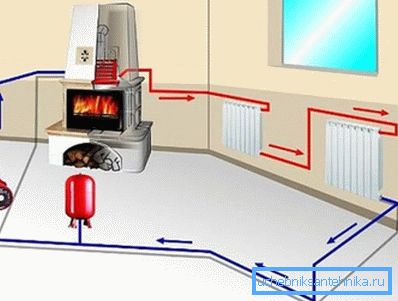

Како функционише систем

Принцип рада топлотног размењивача, и није битно - фабрички или само-направљени, исти. Генератор топлоте (котао или пећ) преноси енергију из употребе горива до њега, након чега га хладњак преноси кроз цјевоводе у све просторије.

Овакав начин грејања омогућава равномерно дистрибуцију топлоте у целој згради. Такође је важно да се просторије загревају знатно брже, смањивање трошкова енергије.

Гријање шпорета у приватној кући може се побољшати на два начина:

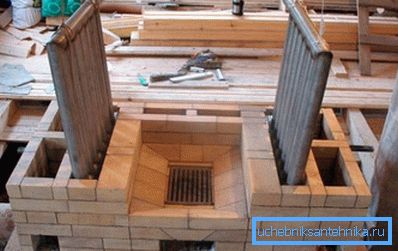

• поставити нову пећ под одређеном величином измјењивача топлоте;
• ставите сопствени уређај у постојећи уређај за грејање, направљен по величини коморе за гориво.

После тога, власник куће може бити сигуран да ће примати грејање воденим токовима, који неће радити ништа лошије од фабрике котловског челика. Разлика ће бити само у постављању довода измјењивача топлоте, који ће бити смјештен нешто изнад пода од индустријских опција. Ово може утицати на брзину природног циркулације воде.

Савет: прикључите измјењивач топлоте на систем гријања с условом да је повратна цијев постављена што је могуће ниже.

Један од главних елемената је и експанзиони резервоар, који треба поставити на врх кола. Уз помоћ, промена запремине загрејане расхладне течности ће се надокнадити, а ваздух заробљен у систему ће бити ослобођен.

Ова грејна шема захтева да издржи одређени нагиб цевовода од горње тачке до задњег радијатора, а од њега до котла око 10 мм по 1 м.

Савет: ако природна циркулација није довољна за загревање велике куће, уградите циркулациону пумпу у систем грејања. У овом случају, нема разлике на којој удаљености од пода ће бити инсталирана повратна цев.

Каква је предност грејања са измењивачем топлоте

Недостаци:

• ако је уређај уграђен у пећи од цигле пећи, његова ефикасност ће бити нижа од фабричких котлова;
• У пећи неће бити могуће вршити аутоматску контролу брзине грејања расхладне течности.

Производња

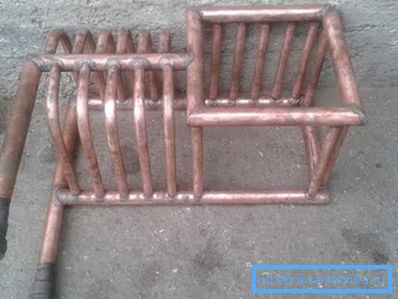

У том случају, измењивач топлоте за грејање може имати другачији облик. Најчешће, подсећа на регистар израђен од неколико бакарних или челичних цеви. Такође се користи и пливајући измењивач топлоте система грејања.

Температура у зони горења горива је веома висока, посебно ако се користи антрацит. Због тога се повећавају захтеви за метал, дизајн уређаја и квалитет заварених спојева.

Материјал

Уређај мора осигурати оптимални пренос топлоте, па је коефицијент топлотне проводљивости метала веома важан. На пример, бакарна цев држи 7 пута боље од челика. У овом случају, последњих 25 м може се лако заменити првим 3,5 м.

Међутим, бакарни измењивачи топлоте су најефикаснији у раду, а њихова цена је једна од највиших. Због тога, најчешће се користи челична цијев О32 мм или више.

Савет: када се најчешће претпоставља да сагорева пећ на угаљ, препоручујемо да користите измјењивач топлоте од ливеног гвожђа који може издржати максималну температуру сагоревања горива. Обично користите дијелове старих радијатора.

Како израчунати моћ

Израчунајте овај параметар могуће је само приближно.

Постоје многи фактори који треба размотрити, укључујући:

• пречник цеви;
• топлотна проводљивост метала;
• дужине калема;
• температура сагоревања горива;
• колико брзо кружница расхладне течности.

Обично је стварна способност уређаја да извршава своје функције откривена тек након почетка система грејања. Препоручујемо да узмете у обзир када израчунате да 1 м цеви О50 мм даје приближно 1 кВ топлотне енергије.

Савет: Узмите на пример познати модел котла и израдите измјењивач топлоте према својим параметрима.

Изградња

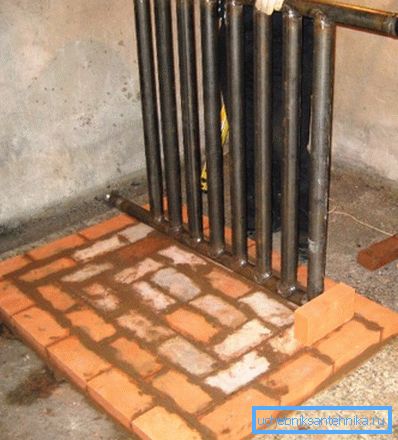

Регистар је измењивач топлоте за круг гријања воде у куци, који је заварен од глатких зидних цеви. Подсећа на врсту "решетке", која је најпопуларнији облик за кућни уређај.

Постоје и структуре које су једноставнији у облику - они изгледају као правоугаони или цилиндрични резервоар. У том случају, водите рачуна о томе да је површина за размену топлоте била што је могуће већа.

Препоручујемо да у току производње израдите следеће услове:

• унутрашња ширина празнина мора бити 5 мм или више, у супротном вода може да врира;
• користите цијеви дебљине зида од 3 мм, а онда метал неће палити;
• размак величине 10-15 мм мора остати између зидова коморе пећи и измјењивача топлоте, компензујући проширење метала када се загреје.

Скупштина

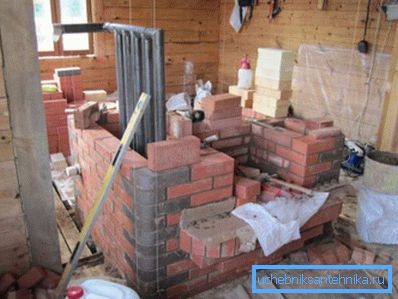

Боље је инсталирати уређај истовремено са полагањем пећи. У супротном, мораћете да раставите његов део.

Упутство за процес је следеће:

1. Направите темељ за измјењивач топлоте у комори за сагоревање и инсталирајте га.
2. Оставите простор за напајање и враћање уређаја током даљег постављања.
3. По завршетку изградње пећи, прикључите измјењивач топлоте у систем гријања, напуните водом и направите пећи за тестирање пећи.

Закључак

Без обзира колико је добра пећ на циглу, нећете моћи да равномерно загревате кућу са пуно соба. У том случају, потребно је купити котао или самостално направити измјењивач топлоте од челичних или бакарних цијеви. Тако можете повећати ефикасност грејача за неколико реда величине. Видео у чланку ће пружити прилику пронаћи додатне информације о горе наведеној теми.
