Грејне батерије: изборна помоћ, проблеми и решења

Шта може бити батерија за грејање? Који материјали се користе за производњу уређаја за грејање? Шта урадити ако је батерија за грејање прокрчила између секција или на подлози? У нашем материјалу ћемо покушати пронаћи одговоре на ова и многа друга питања.

Класификација

Хајде да сазнамо са којим знацима се могу класификовати модерне грејне батерије.

Материјал

За производњу уређаја за грејање може се користити:

• Ливено гвожђе. Карактеристичне особине гвоздених секцијских радијатора грејања - велики унутрашњи волумен секције и значајна тежина. Кртост ливеног гвожђа ограничава максимални радни притисак у систему грејања на вредност од 9-12 атмосфера.

Узгред: у нормалном начину рада централног грејања, притисак у кругу не прелази 4 - 4,5 атмосфере. За приватну кућу са аутономним контуром, још су скромније вредности типичне - 1,5-2 кгф / цм2.

• Челик. Његова главна предност је механичка чврстоћа, што омогућава да се не плашите надмашити израчунане вредности притиска. Главни недостатак је нестабилност до корозије; ресетовање система грејања за лето значајно смањује живот гријача.
• Алуминијум. Највиша топлотна проводност метала је у близини ограничене механичке чврстоће. Поред тога, алуминијум ствара галвански пар са бакром; Ако се користе алуминијумске батерије - грејање се не сме разблажити бакарним цевима.

Поред изградње једног метала на продају могу се наћи и биметални производи.

Две врсте биметалних грејача су уобичајене:

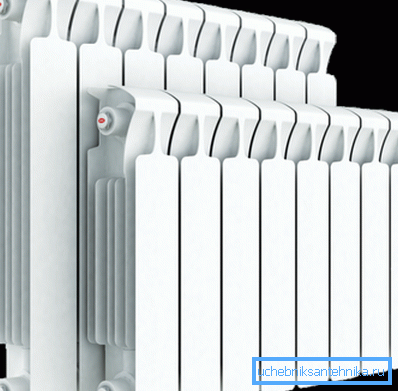

1. Сегментни или чврсти челични језгрени радијатори са алуминијумским плаштом. Челик обезбеђује највећу отпорност на унутрашњи притисак (укључујући хидрауличне шокове), а алуминијум са високом топлотном проводношћу омогућава да грејач буде опремљен са перајима са великом површином. Један од шампиона у изведби - монолитни радијатор из руске компаније Рифар - дизајниран је за радни притисак од 100 атмосфере.
2. Бакарни алуминијумски конвектори имају високу емисију топлоте у компактним величинама. Бакар је још више проводљив од алуминијума; Конвектор је бакарна епрувета са хладњаком, која се притиска на алуминијумске плоче.

На крају, вреди споменути релативно ретке егзотике. Пластични радијатори су густи, крхки и способни да обављају своје функције на температурама које нису веће од +80 Ц. Радни притисак може досећи само 2 кгф / цм2; међутим, цијена таквих производа је нешто већа од цене алуминијумских секционих батерија.

Као главна предност, произвођачи и продавци помињу малу тежину гријача (која, уопштено говорећи, има неку вредност само у фази транспорта и уградње).

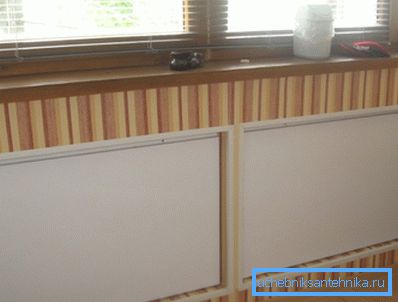

Такозване керамичке батерије уопште нису повезане са загревањем воде. То су електрични уређаји за грејање који загревају собу не конвекцијом, већ преносом топлоте инфрацрвеним зрачењем.

Тип

Који су грејни уређаји на дизајну?

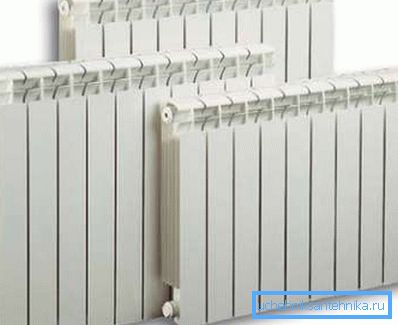

• Сегментни радијатори за гријање су батерије које се користе у свим кућама совјетске грађевине, а њихови савременији алуминијум и биметални колути. Погодни су зато што допуштају додавање додатних делова како би флексибилно променили топлотни капацитет. Међутим, бртви између секција често проузрокују цурење.
• Конвектор. У суштини, то су само неколико окрета цеви са попречним ребрима на којима се притиска, што повећава пренос топлоте. Декоративни поклопци и покретни екрани су често постављени на конвектор како би се ограничио пренос топлоте.
• Ламеларни (равни) радијатори су две челичне плоче заварене дуж контуре. Хлађење се креће дуж пролаза између њих. Они заузимају најмање простора у соби; Међутим, ниска затезна чврстоћа и скромни век трајања (за домаће плоче - само 7 година) чине радијатор за плочу упитну аквизицију.

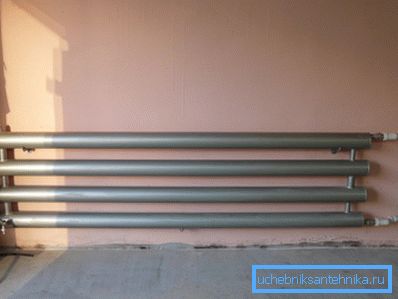

• Регистри (цијевне батерије) су кућни или фабрички направљени уређаји за гријање, који су серија хоризонталних или вертикалних челичних цеви повезаних мостовима мањег пречника.

Умерена површина и ниска топлотна проводност челика чине да регистрати постану прилично уопште; Обично се користе за грејање гаража, радионице и индустријске просторије.

Димензије

Најчешће батерије за грејање, са средишним растојањем на облоги, једнаке су 500 милиметара.

Међутим, распон модерног тржишта није ограничен на њих.

• Низак (до 400 мм) грејачи се користе са панорамским прозорима и малим прозорима.
• Потребне су значајне (800 - 2400 мм) вертикалне димензије радијатора у којима постоји потреба за високом излазном топлотом са недостатком простора.

Метода инсталације

Већина радијатора је дизајнирана за монтирање на зид. Носач је причвршћен на зид помоћу пиштоља или вијка; један радијатор захтева од 3 до 7 носача зависно од масе и броја секција.

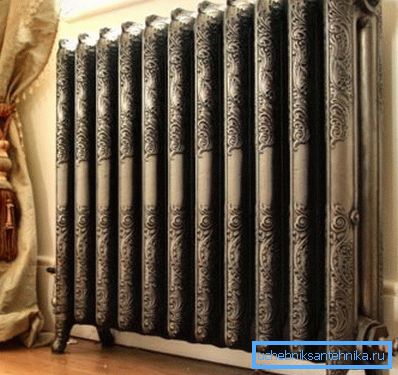

Подне грејалице, како то подразумева назив, су постављене на хоризонталној површини на ногама. Они се захтевају у случајевима где зидови имају ниску носивост (газирани бетон, шкољка, вултуре и тако даље).

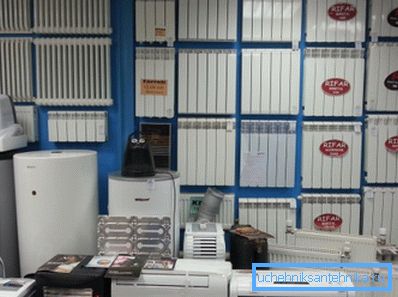

Произвођачи

Као и на целом тржишту опреме за грејање, међу произвођачима грејних уређаја највише су оцијењени немачки и италијански брендови.

У неким случајевима, њихова предност је оправдана: на пример, челични радијатори одељења Керми су заиста јачи и издржљиви од домаћих челичних ламелних плоча. Међутим, са биметалним и алуминијумским уређајима слика је другачија.

Хајде да упоредимо главне карактеристике два уређаја за гријање: већ поменути домаћи Рифар Монолитх и италијански Глобал Стиле Плус 500.

Да разјаснимо: у случају монолитног радијатора из Рифар-а, подела на секције је, наравно, условна.

Није тешко извући закључке из ових података. Домаћи производ у свим аспектима превазилази аналогни увоз; док је и 25% јефтиније. Очигледно, при избору уређаја за гријање, боље је не гледати на бренд, већ на карактеристике.

Израчунавање

Кућа

Колико батерија је потребно за загревање куће познате величине?

Упутства за израчунавање укупне излазне снаге за собу сведе се на следећу формулу: К = В * Дт * к / 860. У овој формули, В је спољни (у величини) волумен куће, Дт је израчуната температурна разлика са улицом, а к је коефицијент загревања.

Како се израчунава параметар Дт и одакле ће се преузети к?

У првом случају узима се разлика између стандардне вредности унутрашње температуре (+18 - +22 С) и просечне температуре најхладнијег пет дана у грејној сезони. Рецимо, са просечним минимумом од -22 и температуром која се одржава у кући од +20 Ц Дт = 20 - -22 = 42 Ц.

У другом, коефицијент је изведен линеарном интерполацијом из следеће табеле:

На пример, за добро изоловану кућу (к = 0,8) са запремином од 300 м3 и просјечном јануарском минималном температуром од -32 Ц, потреба за излазом топлоте у киловатима биће 300 * (20 - -32) * 0,8 / 860 = 14,5 КВ

Стан

У случају стана са стандардном висином плафона (2,5 - 3 метра), лакше се придржавати норме предвиђене СНиПс прије пола века: један киловат топлоте одговара површини од 10 м2. Ако стан има површину од 50 м2 - за гријање вам је потребно 5 киловата. Слично се процењује потреба за топлотом за појединачну собу.

Грејни апарати

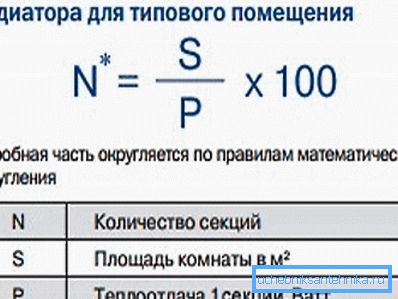

Одабир броја секција са познатом потребом за топлотом смањује се на решавање најједноставније једначине: на пример, 2 киловата топлоте могу обезбедити 10 секција са топлотним током од 200 вати.

Где да добијате податке о делу тока топлоте? У општем случају - из техничке документације на веб локацији произвођача.

Ако је из неког разлога немогуће, можете се ослонити на следеће вредности:

• Секција од ливеног гвожђа даје 140 - 160 вати;
• Биметални - 180 В;
• Алуминијум - 200 В.

Техничка питања

Током инсталације, одржавање и поправак система грејања својим рукама почетник може имати бројне проблеме, чије рјешење ћемо покушати помоћи.

Скупштина

Који су цеви боље користити за повезивање батерија? У систему централног грејања - црни челик у заваривању, поцинкован на навоје или валовит од нерђајућег челика на прикључцима. У аутономном систему, боље је направити серијску везу грејача са ојачаним алуминијумским фолијама полипропилена; Дистрибуција колектора у поду често се састоји од унакрсног полиетилена.

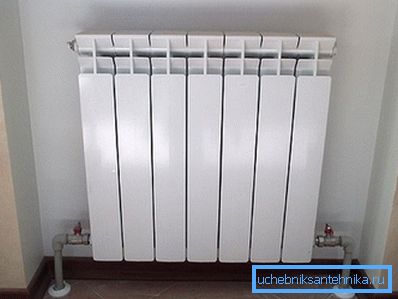

Како спојити радијатор у сегменту напајања? Са малим бројем секција (до седам) користи се бочна једносмерна веза. Са већим бројем секција, боље је повезати батерију дијагонално или доње на дно.

Да ли је могуће инсталирати батерију на балкон или лођу? Као и свака промјена у комуналним услугама, то захтева координацију са станарима и мрежама за грејање. Генерално, то није могуће: додатни уређај ће смањити пренос топлоте суседних батерија.

Поправка

Како уклонити стару литијум-јонску батерију инсталирану у загради?

1. Постоље се ресетује.
2. На подлози су матице за закључавање и радијаторски утикач у серији. На отпорности, еиелинер је унапред загрејан фрижидером, вентилатором или бакљом.
3. Кључ насадница одзрачује матице за причвршћивање радијатора.

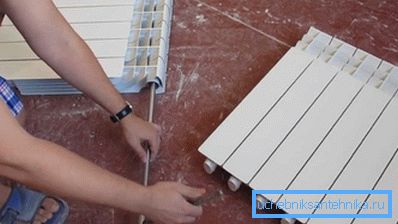

Како разбити радијатор у сегменту?

1. Радијатор мјери растојање од утикача до одговарајуће брадавице.
2. Кључ радиатора се убацује у батерију до ове дубине и окреће се помоћу полуге, а након додиривања нити - ручно. Правац навоја може се видети на плутури преко којег је кључ постављен.

Важно: двоструки брадавице се одвијају један или два отвора у исто време. Скевинг ће сломити брадавицу.

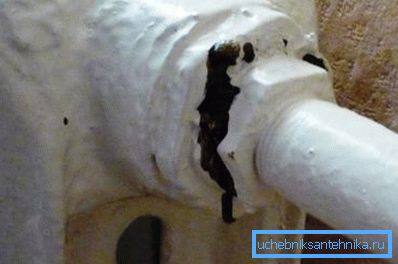

Зашто постоји цурење између секција? Бртве између секција губе своју еластичност током времена. Да бисте елиминисали цурење, затегните брадавицу.

Зашто се прикључује батерија на прикључак?

1. Изгорели намотај на матици. Да бисте уклонили закључавање, потребно је поново премотати уназад када се пиштољ пали.
2. Сгон је рђао на нит. Простор за повезивање се мења заваривањем или ручним навојем.

Како очистити радијатор од чишћења муља? За испирање потребан је поклопац за испирање на завршној капи. Кроз то се вода испушта у канализацију пре него што екстремни делови буду загрејани. Иначе, ако су ваше батерије бучне - врло је вероватно да је неко из суседа сада збуњен прањем.

Који су то пипеви за постављање линије и батерије?

• На терену се поставља куглични вентил за затварање.
• На повратној цеви постављена је душек (ручни регулатор терена) или термостат (термичка глава).
• При доњем прикључку и на горњим спратовима у кућама са нижим флаширањем, у горњем дијелу радијаторског утикача налази се вентил за одзрачивање (Маиевски славина или редовна славина за воду).

Мерење топлоте

Могу ли да ставим мерач на радијатор? Уз стојеће ожичење, једноставно се не исплати: шалтери на сваком гријачу нису довољни само да коштају 15.000 рубаља за место, можда их не прихватају представници мрежа за грејање. Такође, грејање и еиелинер доприноси загревању стана.

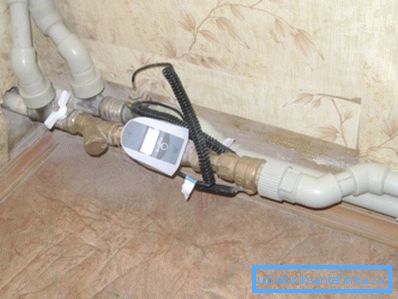

Уређај за мерење има смисла ставити само водоравно ожичење, када стан стиже кроз један довод цеви и враћа грејање.

Децор

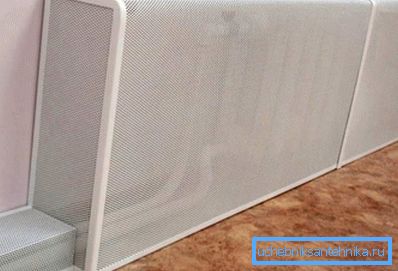

Како сакрити грејаче, рисерс и линер? У најбољем случају, боље је да то уопште не радите. Свако кућиште на грејној батерији смањује пренос топлоте. Предњи панели за радијаторе који не ометају кретање конвекционих струја могу бити компромис.

На крају, ако и даље желите инсталирати поклопац пуног формата на батерију за грејање, требате следити неколико једноставних правила.

• Било који прекривачи и поклопци треба да прођу ваздух.
• Чврсте полице на врху нису дозвољене.
• Цео декор би требало лако да се демонтира.

Закључак

Надамо се да ће наш преглед понуда на тржишту и препоруке дате у чланку бити корисне читаоцу. Приложени видео ће му понудити више информација. Успехи!
