Грејна пумпа за кућу је обавезна јединица за системе са присилном циркулацијом расхладне течности. Већина савремених шема се гради управо на обавезном принципу, па је питање избора уређаја за циркулацију веома важно. Причаћемо о основним особинама и критеријумима за одабир пумпе за загревање.

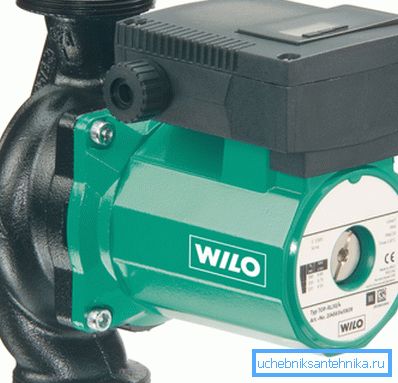

Грејна циркулациона пумпа
Сврха

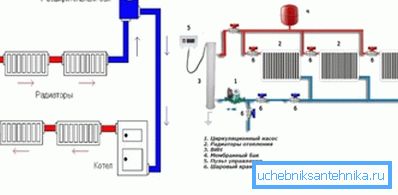

Постоје две врсте организације кретања расхладног средства у системима грејања:
- природни;
- и присилно циркулацију.
Природна циркулација је могућа у малим једноставним дијаграмима ожичења, међутим, обимни и разгранати цјевоводи захтевају присилно кретање течности.
Раније је коришћено грејање приватне куће без пумпе, јер су јединице биле у недостатку и биле су прилично скупе. Осим тога, нису сва насеља електрифизирана, а мотор пумпе се напаја електричном енергијом.
Међутим, сада чак и мали системи покушавају са присилном циркулацијом, пошто то повећава ефикасност преноса топлоте, повећава ефикасност грејања, а потрошња гаса за грејање хладњака се, с друге стране, смањује. Економија горива у шемама са присилном циркулацијом може бити до 30% у поређењу са природним кретањем воде услед конвективног кретања слојева различитих температура.
Обрати пажњу! Циркулациона пумпа је неопходна за организацију принудног кретања расхладног средства због рада пумпе са електромотором.
У колу вишеструких склопова са дистрибуцијом колектора, зграде са неколико спратова и великих површина гријања нормалне природне циркулације у систему гријања је немогуће због велике хидрауличке отпорности која се јавља у цевоводу. Да би превазишли овај отпор неопходна је циркулациона пумпа.
Уређај и принцип рада

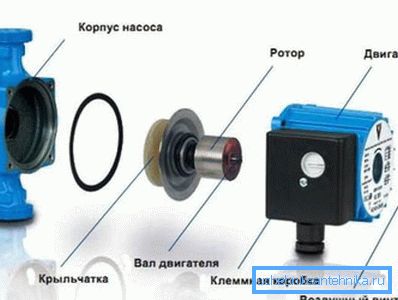

Хајде да схватимо како је пумпа дизајнирана за загревање куће. За јасноћу користимо шему главних делова уређаја:
Дакле, следеће јединице су део јединице:
- Тело пумпе, од челика или нерђајућег челика. Овде је хватање ротирајућег радног кола воде и пумпање у датом правцу;
- Кућиште мотора са навојем статора. Ротирајуће магнетно поље се индукује у намотајима, што доводи до померања ротора;

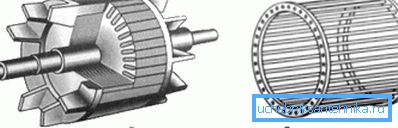

- Ротор веверице-кавеза мотора, у којем поље статор-а индукује струју у интеракцији са ротирајућим пољем арматуре (асинхрони принцип рада);
- Моторна вратила са керамичким лежајевима који преносе обртни момент на радно коло;
- Радно коло, које се окреће на вратилу и хвата течност, извлачење;
- Између ротор и ротор је заштитни рукав, који не дозвољава продору воде у мотор;
- Прикључна кутија са контролном јединицом, прекидачем брзине или фреквентним претварачем;
- Ваздушни вијак за уклањање вишка зрака.
Принцип рада оваквог уређаја је следећи: напојна струја се испоручује у намотај статору и ствара у њему пулсирајуће (ротирајуће) магнетно поље са брзином ротације од 3.600 обртаја у минути са једним паром намотаја. Сила поља поља се пресецује стационарним ротором и индукује струју у њеном навијању која ствара поље ротора.
Ротирајуће поље статора ухвати (привлачи) ротор и узрокује да се њиме окреће. Осовина је ригидно повезана са ротором и стога се такође окреће, преносећи сила на радно коло на њему, које пумпа течност у кућишту пумпе и ствара циркулацију у систему.
Обрати пажњу! За нормалан рад уређаја, пумпа мора бити напуњена водом, у супротном течност неће бити приањана и радно коло ће се окретати у празном ходу.
Управљачка јединица вам омогућава подешавање брзине окретања вратила помоћу прекидача (додавање или смањење броја парова намотаја арматуре) или претварањем фреквенције наизменичне струје.
Критериј за избор
Да бисте изабрали одговарајући уређај, потребно је да знате следеће параметре:
- Притисак који пумпа мора обезбедити. Једнака је укупној хидрауличној отпорности цевовода, мерено у метрима водене колоне;
- Перформансе јединице. Једнако брзини протока расхладног средства у систему, који се израчунава израчунавањем;

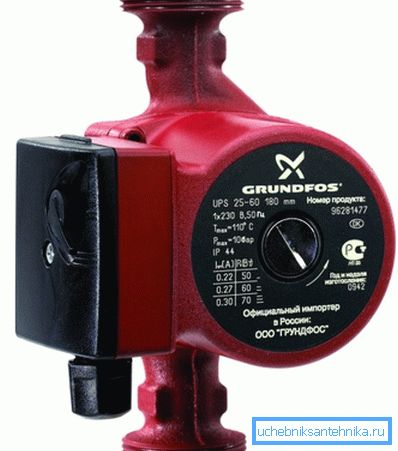

- Повезивање димензија. Показано на кућишту мотора, чешће постоје два типа - 25 и 32 мм или 1 и 1,25 инча, респективно;
- Монтирање или укупне димензије производа. Треба их узети у обзир како би се ваша јединица уклапала у гасовод.

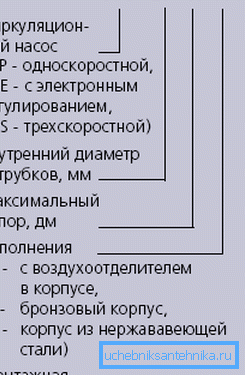

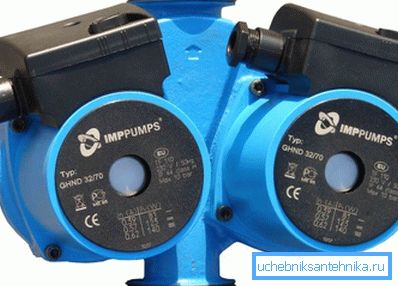

Обрати пажњу! Ако погледате етикетирање случајева, видећете нумерички однос, на пример, 32/70. Први број означава димензију повезивања у милиметрима, а други - притисак у дециметрима, односно 70 је 7 метара воденог ступца.
Притисак у систему се може израчунати сасвим једноставно по формули
Х = Ф * с, где:
- Х - глава у метрима водене колоне;
- Ф - број спратова са укљученим подрумом;
- ц - просјечни коефицијент једнак вриједности хидрауличких губитака на једној етажи зграде. Према СНиП-у, то је 0,7 - 1,1 м за двоцевне системе и 1,16 - 1,85 м за системе колектора.
За гасовод приватне куће треба узети максималну вредност коефицијента.
Перформансе се израчунавају према поједностављеној шеми или на основу карактеристика протока притиска. Поједностављена формула за израчунавање:
К = В / 1.163 * 20 = 0.043 * В, где:
- К - перформанс;
- В је количина топлотне енергије која је потребна за загревање простора.

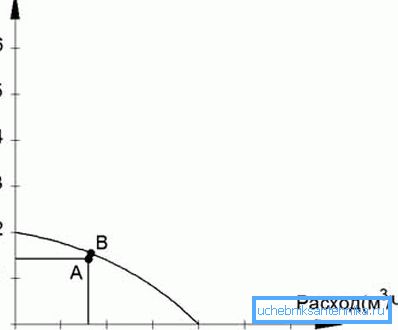

Познавајући притисак и перформансе, можете одредити радну тачку пумпе, ставити вредност притиска на вертикалну осу графикона, а проток - на хоризонталу. Затим, према каталогу, можете покупити уређај чија је радна тачка најближа тачци коју смо дефинирали:
Монтажа

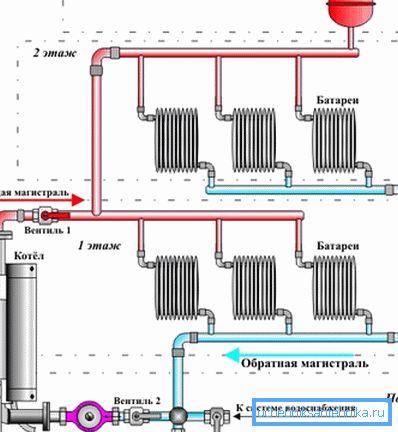

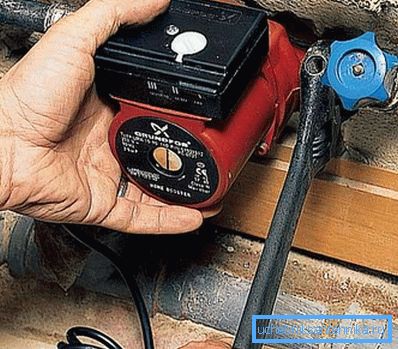

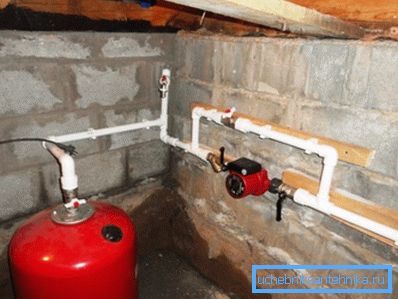

Упутства за монтажу до-ит-иоурселф пумпа је прилично једноставна. Инсталирана је на повратној цеви недалеко од котла, јер је у овом делу круга најмања температура хладњака.

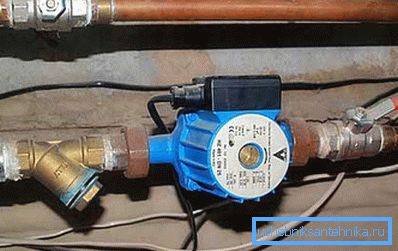

Пре него што уђете у производ, пресечен је груби филтер за воду, а прије филтера и након отпуштања пумпе се поставља куглични вентили тако да се уређај може уклонити за замену или поправку без одводњавања воде.

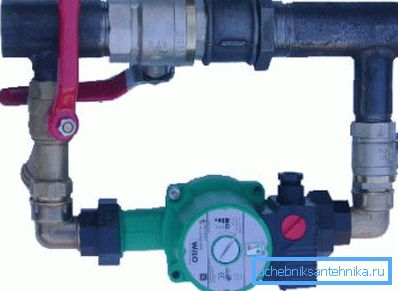

Често се уређај инсталира преко обилазнице, а обручни део цеви блокира краном. Ако се пумпа разбије, можете отворити обилазни вентил за природну циркулацију течности.
Обрати пажњу! Након уградње машине за циркулацију, тестирање притиска на систем грејања код куће се врши помоћу посебне преса.
Закључак
Циркулациона пумпа је неопходан елемент модерних система грејања за приватне куће и велике објекте. Избор и уградња уређаја врши се у складу са горе описаним упутствима. Видео ће вам помоћи да изаберете и инсталирате производ.
