Грејно подно грејање у 4 фазе

Највећи број аутономних мрежа за грејање су системи за гријање на воду, који се састоје од котла за гријање, цеви и радијатора. Међутим, не сви воле гломазне и не увек естетске батерије које су уграђене испод прозора и не уклапају се добро у унутрашњост собе. Због тога све већи број људи преферира подно грејање.

То није лако учинити сами, али резултат је вредан труда.

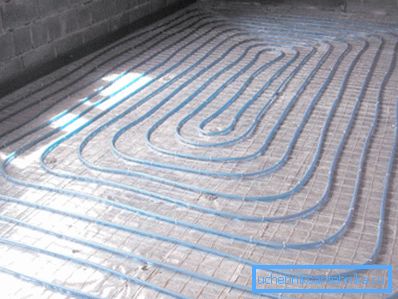

Радиант подно грејање - ефикасно грејање без густих батерија

Поступак за само-инсталацију система подног грејања

Требало би одмах да упозорите да без обзира на то да ли инсталирате климатску мрежу у својој кући или унапређујете грејање у стану, ожичење подног гријања међу професионалним инсталатерима се сматра једним од најсложенијих грађевинских процеса.

Али ако имате барем основна знања из области изградње и поправке, имате одговарајуће вјештине, онда можете сами учинити све. Ово ће вам помоћи инструкције, које се због погодности перцепције поделе на неколико узастопних фаза.

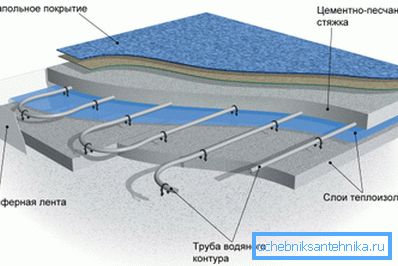

На слици - шема уређаја система грејања подова

Фаза 1. Припрема и изолација базе

Пре свега, потребно је ослободити стару бетонску подлогу која покрива под. Демонтирана је на подну плочу или поду пода. После тога, треба да се уверите да висинска разлика последичне површине на различитим крајевима простора не прелази 1 цм. Ако је више, потребно је изравнати базу помоћу посебних грађевинских структура.

Затим је површина прекривена филмом који врши улогу водонепропусности, а трака за дима се заглавила око периметра зидова. То ће помоћи да се избегне опасност од пода захваљујући његовом термичком експанзији након пуштања у рад система за грејање.

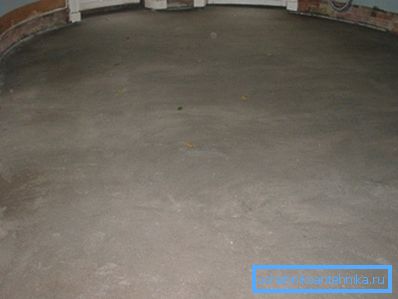

Пре уградње топлотно изолованог пода потребно је пажљиво изравнати основу

Савјет! Ако се из било ког разлога у истој просторији користи неколико грејних кругова у поду, треба обезбедити постављање компензацијске траке и између њих.

Следећи задатак: заштита од губитка топлоте. Неопходно је поставити слој топлотног изолатора на под, у противном значајан део топлотне енергије неће загрејати собу, али међуслојно преклапање.

Избор материјала зависи од неколико околности:

  1. Ако се загревање воде у поду користи само као додатак радиатору, потребно је користити полиетиленску пену, чија површина има додатни слој фолије који рефлектује топлоту.
  2. У случају инсталације описаног система у градском стану или на другом спрату куће (тј. Ако постоји друга грејна просторија испод вас), довољно је 3-5 цм слоја пене.
  3. У свим осталим случајевима (нарочито ако у кући у приземљу постоји груби под "на тлу"), потребне су озбиљне мере за заштиту од губитка топлоте.. На пример, слој експандиране глине или плоча од полистиренске пене дебљине најмање 10 цм.

Постоје специјална изолациона подна облога за подно грејање. Њихова цена је нешто виша, али су опремљена посебним носачима који ће омогућити инсталирање цеви у будућности.

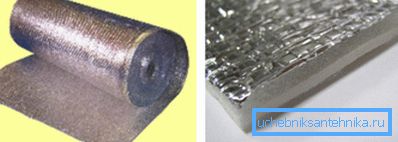

Термоизолациони материјал са рефлектујућим слојем је савршен за смањење губитака топлоте приликом инсталације система подног грејања

Након полагања изолације положена је ојачавајућа мрежа. Она служи не само за повећање чврстоће бетонске кошуљице, него и за причвршћивање металних пластичних цијеви кроз које ће циркулирати топлотни носач топлоте грејања.

Фаза 2. Стицање елемената климатских система

На крају припремних радова треба да се ставе на неопходну опрему. Систем подног грејања састоји се од следећих елемената:

Опрема Опис
Грејни котао Користи се за загревање расхладног средства, који се потом напаја цевима који се налазе испод пода. Они замењују топлотну енергију са ваздухом који циркулише у соби. Када купујете, обратите пажњу на врсту искоришћеног горива и снагу грејача.
Циркулациона пумпа Користи се за организовање струје расхладног средства над свим елементима климатског система. Ако је топли под уграђен заједно са радијаторима, препоручљиво је обезбедити инсталацију пумпе на сваком кругу. Дакле, можете фино регулисати микроклиму. Понекад је пумпа уграђена у котао, тако да је не морате купити засебно.
Вентили Она мора бити опремљена са улазним и излазним цевима котла. Такође, вентили који прекидају довод воде, пожељно је инсталирати на друге елементе система. Тако можете лако блокирати приступ хладњака за замену или поправку опреме.
Цеви Као материјал за уређење подног грејања неопходно је користити цијеви од полипропилена или укрштеног полиетилена. Друга опција је пожељна, јер овај материјал има нижи коефицијент топлотног ширења. Цеви од полипропилена су јефтиније, али препоручљиво је купити њихове сорте ојачане фибергласом.
Колекционар Овај елемент је млазница са пуно отвора за инсталацију цијеви. Потребно је двоје детаља: за дистрибуцију вруће расхладне течности и сакупљање већ хлађене воде. Често се монтирају у посебан кабинет за колекторе. Такође постоји и друга опрема која вам омогућава да подесите температуру и запремину воде, да се ослободите ваздуха и тако даље.
Фитинги, спојнице и остали прибор Инсталација система за гријање не може се радити без употребе различитих додатака. Потребно је повезати различите елементе система. Приликом куповине обратите посебну пажњу на квалитет. Од стезања зглобова зависи од перформанси читавог система.

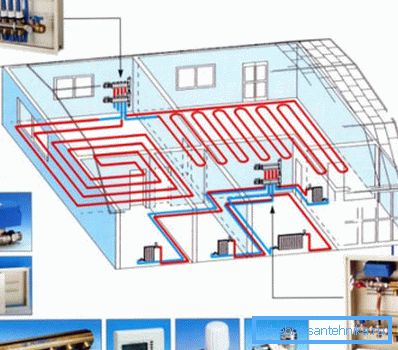

Главни елементи система гријања

Обрати пажњу! За уградњу система гријања, скривеног испод пода, неопходно је користити цијеви пречника од 16 до 20 мм, који могу поднијети температуру носача топлоте до 95%. У супротном, перформансе система нису гарантоване, а поправке вам могу коштати прилично велику количину новца.

Фаза 3. Инсталација котла

Да би подно грејање ефикасно загријале просторије, неопходно је водити рачуна о инсталирању котла потребне количине. Препоручљиво је набавити опрему капацитета 15 до 20% виша од процијењене. Ово ће помоћи надокнадити губитак топлоте када грејате под.

Не заборавите да је потребна пумпа да организује струју хладњака. Ако није уграђен у котао, водите рачуна о томе да га купите додатно.

Инсталирање котла мора бити изведено у складу са упутствима која су му достављена. Запамтите да инсталацију гасне опреме врше само стручњаци након добијања одговарајуће дозволе.

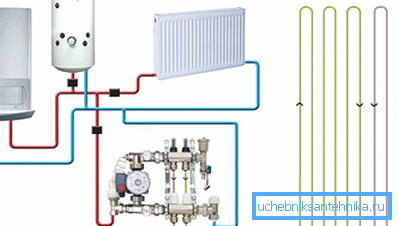

Једна од могућности за повезивање котла

Фаза 4. Полагање цеви и пуњење кошуљица

Цевоводи за подно грејање су фиксирани на месту инсталације користећи посебне заграде. Такође можете причврстити дијелове са пластичним тракама до арматурне мреже. Међутим, прва опција олакшава инсталацију и омогућава пажљивије постављање цеви на под.

Сама процедура распореда је једноставна.

Само пратите неколико савета:

  1. Металне и пластичне цијеви се продају у облику великих скејнова. Не можете извући из њих појединачне елементе цевовода, морате постепено развијати заљев, што се тиче распореда на поду.

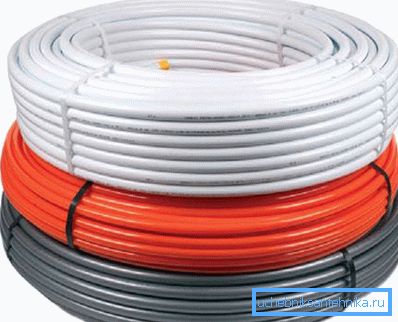

    Пресечене полиетиленске цеви

  2. Окрети се требају подесити да задовоље захтеве за минимални радијус савијања. За већину производа, то је једнако пет пречника унутрашњег дела.
  3. Ако преоштри преокрет, на пластичној цеви се формира карактеристична трака лакше боје. То значи да интегритет дела може бити угрожен током рада. Не можете користити ову ставку. Цјелокупни цјевовод треба замијенити, јер је за цијевне спојеве забрањено улијевање у бетон.

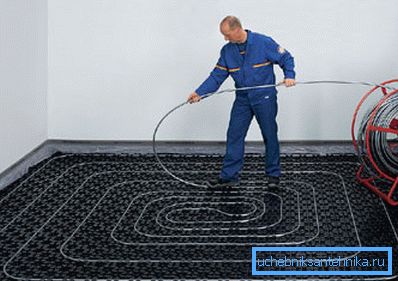

Када полагање цеви пажљиво прати дозвољени радијус окретања
  1. Цевоводи који пролазе кроз зидове морају бити изолирани полиетиленским гранулама, полистиренском пеном или сличним материјалом.
  2. Прикључите цеви на колектор. Уверите се да су зглобови чврсти, у противном може доћи до цурења на овим местима.

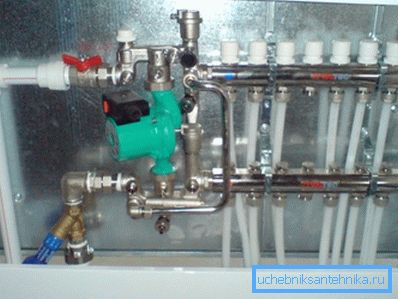

Припремљен колектор кућиште система топлотно изолованог пода
  1. По завршетку инсталације, систем би требало да буде пресвучен. Да би то учинили, пуштен је у рад, мало повећавајући притисак расхладног средства у односу на номинални. Дакле, грејање треба радити дан.

За то време ће се открити све мане и цурења. Они се морају елиминисати, након чега се поступак пресовања врши на ново.

Приликом сипања цијеви са бетонским рјешењем потребно је узети у обзир неке карактеристике:

  1. Ако се керамичка плочица користи као декоративни под, кошуљица треба направити дебљину 3-5 цм или смањити растојање између суседних цеви до 10 цм. У супротном, под се неће загрејати равномерно, а подручја хладног и топлог ваздуха ће се осећати приликом ходања по њему.

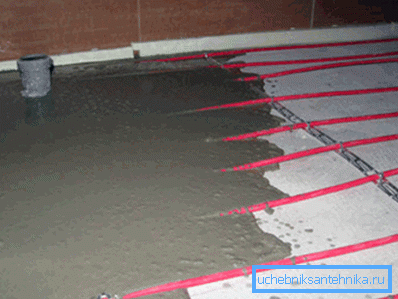

Цијеви за пуњење бетоном - посљедња фаза инсталације система топлих подова
  1. Када се плафон планира да буде прекривен ламинатом или линолеумом, дебљина кошуљице се смањује. Да бисте спречили уништавање бетона, можете користити додатну арматуру. Дакле, смањите губитак топлоте и повећајте ефикасност система.

Потребно је укључити систем у почетак првог мраза, јер има високу топлотну инерцију. Потребно је око 3-5 дана да се температура собности загреје на удобан ниво.

С друге стране, он може учинити добру услугу. У случају нужде заустављања котла, климатска мрежа ће дуго времена исплатити акумулирану топлотну енергију.

Закључак

Јасно следеци горњи низ акција, лако мозете изградити у свом дому систем подног грејања који замењује класицне радијаторе. Али то није једини начин за инсталацију скривених грејача.

Конкретно, на сличан начин могуће је прикривати радијаторе за грејање у поду. Више о овоме погледајте у наставку.
