Инсталација радијатора: намјена и уређаји, врсте и

Инсталирање радијатора новог модела значајно повећава енергетску ефикасност грејања и температуру у кући. Материјали са високом топлотном проводношћу и добро размишљаним обликом тела повећавају пренос топлоте и конвекцију уређаја. Рећи ћемо вам како инсталирати радијатор у вашем дому.

Инсталирање алуминијумског радијатора са славином за воду.

Инсталација радијатора за грејање

Сврха и уређај

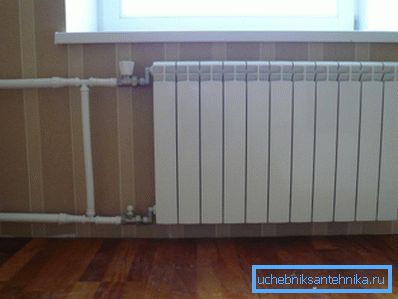

На слици је приказан типични алуминијумски конвектор.

За почетак, сматрајте сами грејач за грејање.

Ово је уређај који треба да извршава следеће функције:

  • генеришу, претварају или примају топлотну енергију;
  • загријавање властитог кућишта или екрана за пренос топлоте;
  • да дистрибуира топлотну енергију у околни простор.
Инсталирање челичног радијатора је добро решење.

У модерном животу користите две врсте грејача: течно и електрично. Први су повезани са централизованим или аутономним системом за довод расхладне течности, други - претварање електричне енергије у топлоту.

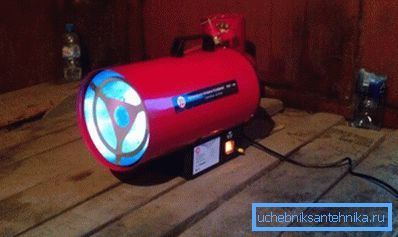

Такође користите грејне машине за гас и бензин, али чешће се користе у изградњи и производњи. Не узимамо у обзир пећи на дрва.

Течни конвектори су систем канала кроз који течност циркулира и даје енергију телу производа. То могу бити батерије, регистрати, панели или конвектори.

Електрични модели долазе у различитим облицима, често имитирају уређаје за воду, али не мање ријетко имају оригиналан дизајн. Постоје и разлике у основном дизајну ових уређаја. Уградња електричних уређаја, по правилу, не изазива потешкоће, па ћемо се усредсредити на инсталирање течних модела.

Електрично грејање је згодно, али скупо.

Обрати пажњу! До-ит-иоурселф инсталација електричне батерије обично не узрокује проблеме, па ћемо се фокусирати на водене радијаторе.

Сорте и материјали

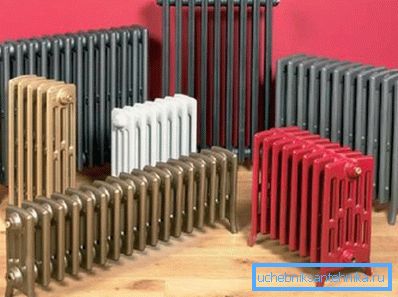

Избор радијатора не поставља превисок радијатора.

Дакле, већ смо сазнали да постоје батерије:

  • течност;
  • електрични;
  • гас или бензин;
  • дрво (ово је из друге "опера", али ипак).

Поред тога, могу се разликовати у дизајну.

Постоје такве сорте:

  1. Тубулар. Систем од две или три (понекад и више) водоравних цеви повезује бочне колекторе у једну посуду кроз коју циркулира течност. Зове се регистри.
  2. Секција. Систем вертикалних канала повезан је са горњим и доњим заглавама у једној посуди која је напуњена хладњаком. Тело је дизајнирано да емитује максималну количину топлоте.
  3. Панел. Челични плоче су заварене равне стране, које имају профилисање у виду канала. Флуид тече кроз ове канале и загрева панел.

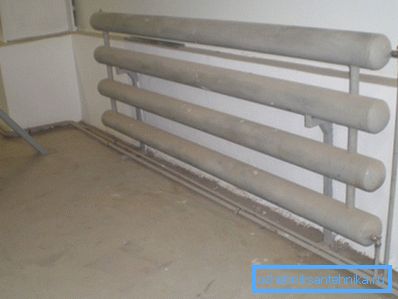

Тубулар регистер оф хеатинг.

Што се тиче њихове ефикасности, најефикаснији су батерије из дијелова и цијевни модели са плочастим финим резервоаром. Штавише, последње се разликују не само повећањем ефикасности и активне конвекције, већ и прихватљивим одговором на аутоматско подешавање помоћу термостатске главе. Ниски капацитет и мала тежина случаја чине такве радијаторе тржишним лидерима.

Међутим, не само да су уређаји и карактеристике модела случаја одиграли улогу у ефикасности уређаја. Материјал са којим се састоји такође је важан.

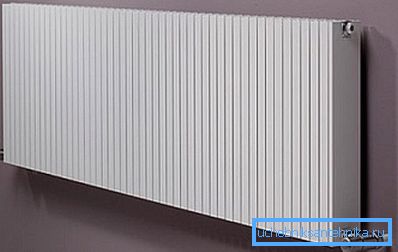

Тип конвектора.

Размотрите главне:

Материјал Квалитете и карактеристике
Ливено гвожђе Издржљивост, поузданост, релативно ниска топлотна проводљивост, крхкост, лоша одрживост, велика маса
Челик Издржљивост, страх од корозије, релативно ниска топлотна проводљивост, велика маса, страх од воде чекић
Алуминијум Висока топлотна проводљивост и пренос топлоте, страх од киселости, високи захтеви за расхладно средство, добар одзив на подешавање, висока ефикасност
Бакар Највећа топлотна проводљивост, чврстоћа, не бојазни се од корозије, добар одговор на подешавање, висока ефикасност, висока цена
Биметал Могуће је бакарно или челично језгро у кућишту од алуминијума. Висока чврстоћа, добра дисипација топлоте и ефикасност, добар одговор на подешавање, просјечни трошкови. Компромисна опција за оне који знају како рачунати новац
Бакар је ефикасан, али скуп.

Обрати пажњу! За уградњу у куће са централним снабдевањем расхладним флуидом препоручује се постављање ливеног гвожђа или биметала, а алуминијум се савршено уклапа у аутономни систем.

Монтажа

Везивање

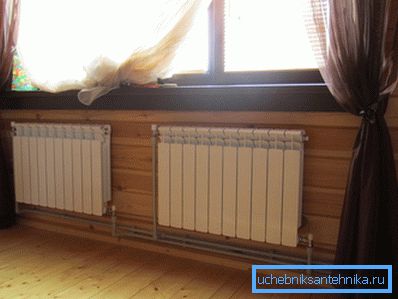

Да бисте знали инсталирати радијатор, схватите врсте везивања.

Везивање је процедура за повезивање цеви за снабдевање и селекцију хладњака. Од овог реда незнатно зависи од ефикасности система грејања.

Постоје четири типа:

  • латералан;
  • дијагонала;
  • ниже;
  • тачкано.

Најчешће се примењује бочна или дијагонална веза. Дијагонала се сматра најтачнијим, али са малим бројем секција страна не заостаје.

Конвекторске цевоводе.

Доња веза је мање рационална са техничке тачке гледишта, међутим, прилично је оправдано приликом постављања грејача унутар или унутар постоља.

Такође треба запамтити да се са системом снабдевања једним водом треба користити обилазницу, ау случају термостатског подешавања апсолутно је неопходно.

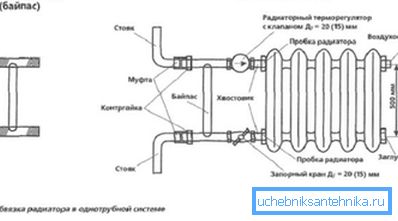

У систему са једним цевима, приликом подешавања је потребан обилазница.

Обрати пажњу! Проток течности за хлађење увек треба направити са врха, а избор - одоздо, ако ниједна друга шема није обезбеђена.

Инсталација

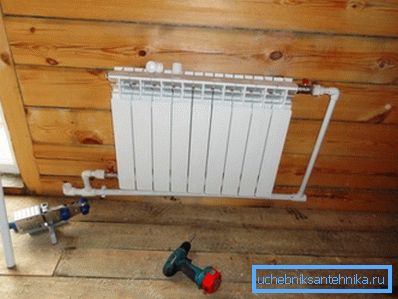

Настављамо са праксом.

За почетак, искључићемо воду у систему, одврнути утикаче и испразнити хладњак са уређаја. Сакупљамо делове нове батерије. Затим инструкција укључује уклањање старог конвектора.

Течне цеви за напајање се могу исечити брусилицом тако да је погодно инсталирати нови уређај. Стари причвршћивачи такође треба уклонити.

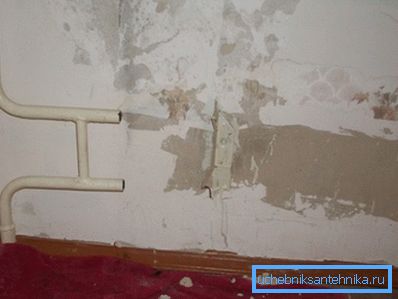

Демонтирајте стари уређај.

Нови уређај се виси уз помоћ заграда, који се налазе у монтажном комплету. Носачи су обично причвршћени у зиду помоћу довелс. Следимо хоризонтални положај са нивоом.

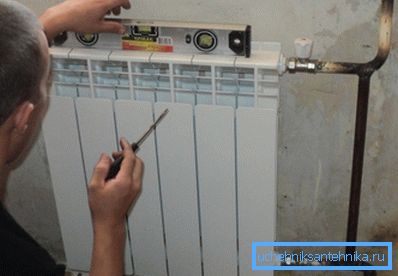

Пратимо ниво.

Извуците термостатски регулациони вентил у доводну цев, а вратило се вратити у отвору за батерију. У супротној рупи грејалице обрнемо кров мајевског.

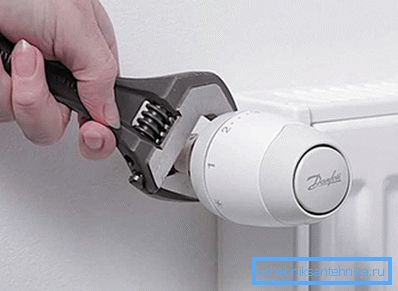

Монтирајте термостат на доводној цеви.

Завртите дршку у доњу рупу батерије, коју повезујемо са кугличним вентилом повратне цеви. Прилагођавање у овом сегменту система није корисно.

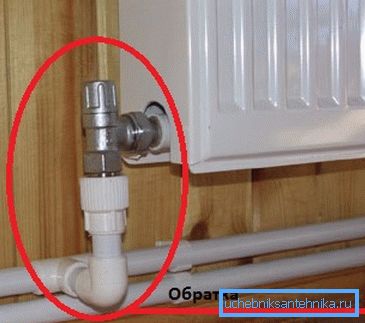

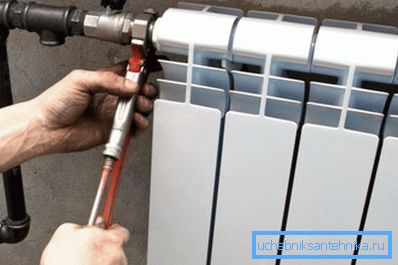

Повежите повратну линију.

Преостала рупа је затворена чврсто с посебним утикачем, који се испоручује у комплету у производу. На крају рада поново проверавамо хоризонтални положај.

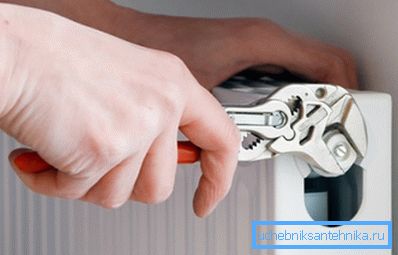

Извуците поклопац.

Обрати пажњу! Навојне спојеве су запечаћене вучном влакном, влакном од џута или ФУМ траком са специјалном високотемпературном заптивном масом.

Закључак

Постављање радијатора је пресудан задатак, а удобност вашег дома зависиће од исправности решења. Погледајте видео у овом чланку и научите нове нијансе на тему.
