Инсталација радијатора за грејање: како поправити батерију

26-07-2018
Грејање

Инсталирање батерија у уређењу система гријања у стану или приватној кући је прилично скуп, јер је цијена услуга изнајмљених грађевинских посада доста висока. Због тога многи изводе радијаторе својим рукама.

Не постоји ништа компликовано. Цео низ активности је детаљно описан у наставку.

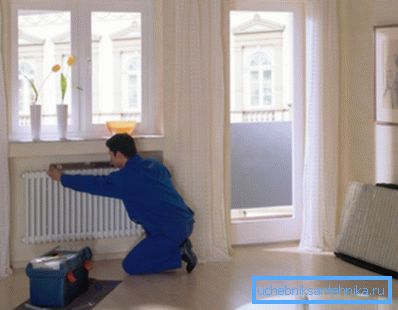

Самонапонски радијатори ће уштедети новац

Избор пристајања са цевоводима

Пре него што инсталирате грејач у стану или у приватну кућу, морате одлучити како ће се испоручити врућа вода, а носач топлоте који је већ издао топлоту ће бити испуштен. Инсталацијска схема радијатора за грејање зависи од начина распоређивања грејне мреже (једнослојне или двоцевне), дизајна самих батерија и броја секција у њима.

Размотрите главне опције:

  1. Једнострана веза са бочним млазницама. Овај метод снабдевања расхладног средства је најпопуларнији. У том случају, улазна цев је повезана са горњим делом батерије, испусне цеви - на дну. Предност решења је да се на овај начин постиже максимална ефикасност уређаја.

Улазна цев се може прикључити на дно плоче за грејање, али излаз топлоте се смањује за више од 5%.

На слици - шема једносмерне везе радијатора

Савјет! Приликом прикључења батерија са пуно делова, последња се може слабо загрејати због недовољног снабдевања водом. У овом случају, препоручује се додатно опремање продужног канала за пренос топлоте.

  1. Доња веза. Користи се у случају да су главни цевоводи сакривени испод подне облоге или постоља. Његова предност је максимална естетика - цеви неће покварити изглед собе. Њихови кратки делови долазе из пода и одмах се придруже улазним млазницама батерија.

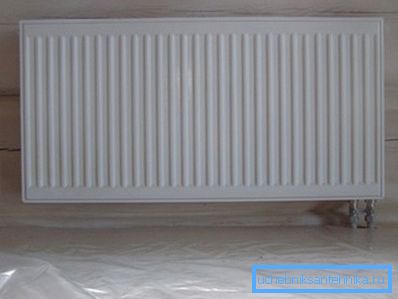

Доња веза батерије: цеви су потпуно невидљиве
  1. Дијагонална инсталација радијатора за грејање урадите то сами. Овај метод се користи само ако је инсталирана велика батерија (број секција прелази 12). Улазна цев се спаја са горњом млазницом са једне стране батерије и излази кроз доњи отвор на супротној страни ивице.

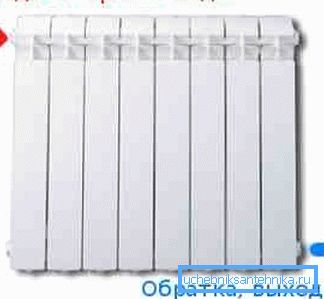

Дијагонални прикључак за батерију

Осим тога, постоје два начина за пренос расхладног средства:

  • конзистентно - у овом случају загревана вода тече од грејача и назад, пролазећи кроз сваки радијатор инсталиран у стану или кући;
  • паралелно - приликом уградње мреже за грејање, постављен је главни цевовод, где се грејне батерије гурне кроз фитинге.

Прва метода је економичнија, пошто троши мање материјала. Међутим, ако се појави потреба за поправком радијатора, потребно је искључити цијелу мрежу и одвести хладњак из њега, што је немогуће током хладне сезоне.

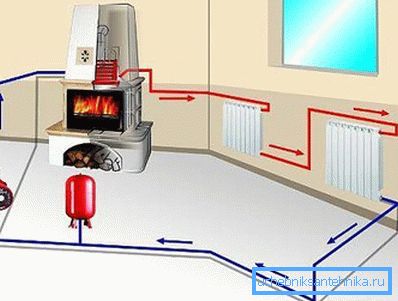

Консекутивно повезивање радијатора

Још један недостатак ове шеме је неуједначена дистрибуција топлоте. Батерије које су постављене ближе котао (или на горњим спратовима куће) загревају више. Инсталирање различитог броја секција ће помоћи да се носите са овом ситуацијом (далеко од гријача, више).

Други метод захтева употребу великих цеви, вентила и фитинга. Али паралелни систем грејања може се подијелити на неколико аутономних фрагмената.

Поправљање радијатора не захтева искључивање грејања. Довољно је помоћу дизалица блокирати приступ носача топлоте до овог одељка мреже.

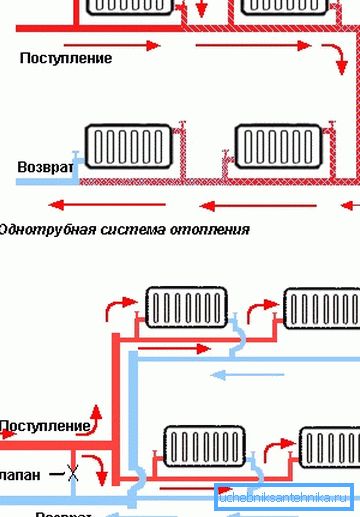

Паралелно повезивање радијатора у једно-цевним и двоцевним системима грејања

И овде, није било без грешака. Ако је притисак течности у цевима низак, мања количина загрејане воде ће проћи у радијатор, што ће такође смањити ефикасност грејања. Да би се ово избегло, заобилазе (преливне цијеви) између улазне и излазне цијеви треба направити од мањег пречника и опремљене затвореним вентилом.

Прикључни радијатори

Општи захтеви

Постоје одређена правила за уградњу радиатора који се морају пратити непрекидно, без обзира на материјале које инсталирате.

Посебно говоримо о раздаљини између различитих структурних елемената зграде и самог грејног панела:

  1. Требало би да постоји најмање 10 цм слободног простора између горње ивице радијатора и прозора.
  2. Требало би да постоји размак ширине преко 12 цм између подне облоге и доње површине грејне плоче.
  3. Размак између плоче за грејање и зида на којем је фиксиран треба да буде 2 до 5 цм. Запамтите да ако је вертикална површина иза радијатора прекривена слојем материјала који одражава топлоту, дужина уградних носача укључених у комплет можда неће бити довољна, па због тога мораће купити другу додатну опрему.

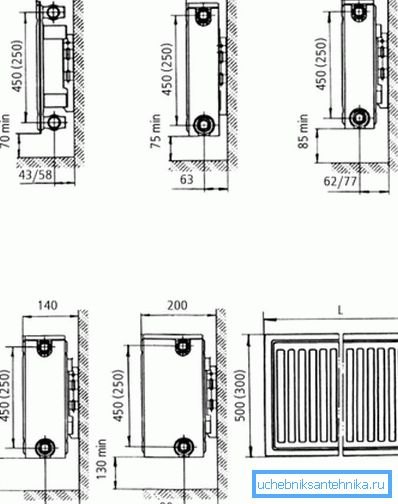

Препоручено растојање од зидова и пода приликом повезивања батерија

Обрати пажњу! Горенаведени захтеви омогућавају организовање природне конвекције ваздуха, односно мешања хладних и топлих ваздушних маса у просторији. Због тога се простор загрева брже и равномерније. Њихово непоштовање доводи до појаве локалних зона хладног и топлог ваздуха, замагљивања наочара и других неправилности.

Редослед рада

Инсталација радијатора од ливеног жељеза, као и њихових кола од алуминијума или челика, је сљедећа:

  • демонтирана стара опрема за грејање;
  • ознака је направљена, према којој ће се држати заграде са новом батеријом;
  • инсталиран је фиксни хардвер (за ово ће вам бити потребни довелс или анцхор болтс);

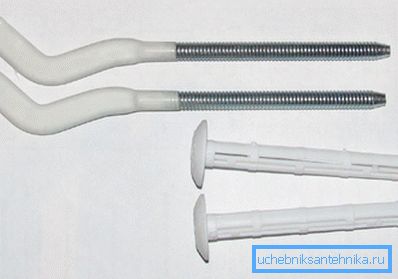

Носачи за монтирање батерије
  • монтира се панел за грејање (монтира се потребан број секција, Маиевски славине, запорни вентили, термостати итд.);
  • готову батерију виси на кукама (уколико су изглед и бушење исправно извршени, панел за грејање би требало лако "лежати" на месту предвиђено за то);
  • Прикључује се прикључак цевовода (у ту сврху користе се посебне спојнице са навојем - смјене).

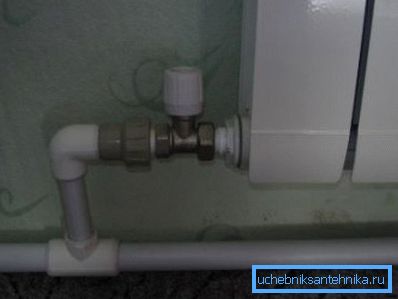

Место спојнице батерије са цевима мора бити пажљиво заптивен и опремљен вентилом

Обрати пажњу! Заптивање зглобова треба посветити већу пажњу. Овде се најчешће јављају цурења, која, између осталог, може довести до проветравања система.

Закључак

Инсталирање грејне батерије је прилично једноставан процес, али сви кораци морају бити обављени пажљиво и ефикасно. Тек тада ће монтирана климатска мрежа пружити удобност и удобност у кући.

Можете сазнати више о дизајну система за гријање простора на видео снимку испод.
