Инсталација радијатора за грејање: норме и правила уградње

Инсталирање радијатора за грејање је пресудан задатак, чији квалитет имплементације одређује рад целог система. Да бисте избегли поплаве у стану и пропуштене везе, требали бисте знати процедуру и правила за уградњу уређаја за грејање. Рећи ћемо вам како инсталирати радијатор за грејање.

Инсталација радијатора за грејање

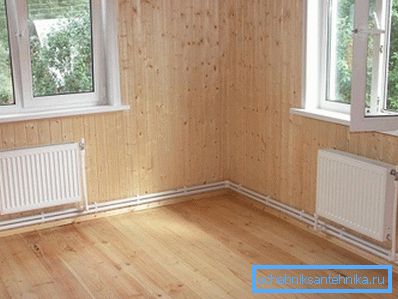

Пипинг лаиоутс

Правила за уградњу радијатора могу се разликовати у зависности од типа система грејања и начина повезивања уређаја.

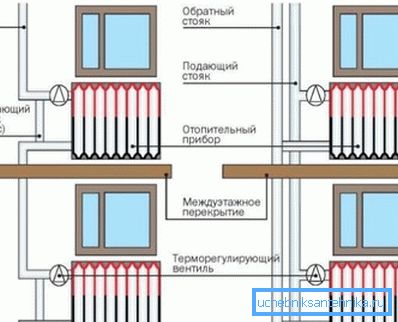

По врсти система може бити:

1. Једна цев. Овде се производи серијски повезују на једну цев, која изводи и довод и повратни ток носача топлоте. У овом случају повратни проток претходног конвектора је ток следећег, а сваки следећи чвор добија лагано охлађену расхладну течност;
2. Двоковод. У овој шеми, производи су паралелно повезани између две цијеви: снабдевање и повратак. У овом случају, расхладна течност приближно исте температуре се испоручује свим чворовима;

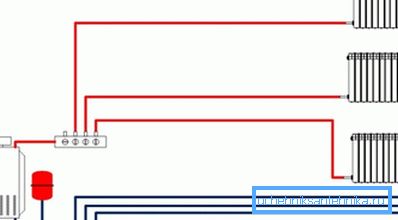

3. Колекционар. Овдје се налази комбинација двије претходне методе: између два цјевовода, довод и повратак, једносумни кругови са једним конвектором су паралелно повезани. Пошто обично постоји много таквих кругова, они су повезани преко колектора, што је био разлог за назив типа ожичења.

Обрати пажњу! Један систем се једноставно разликује од другог: у једном цевном систему само један цијев се уклапа у сваки измењивач топлоте, у двоцевној цеви постоје двије цијеви, у систему колектора, двије цијеви из сваког уређаја иду у збирни чвор.

Шема инсталације радијатора има главне разлике у примени система са два или једним цевима. Чињеница је да је инсталирање грејача у једнослојном систему према СНиП-у захтевало обилазницу, што спречава да се коло прекине ако један од конвектора прекине.

У случају колектора и двоцевних кола, батерије су паралелно повезане и коло се не сломи. Уклањање и уградња радијатора грејача је могуће без искључивања система. Да бисте то урадили, једноставно искључите славине инсталиране на улазним и излазним млазницама хладњака.

Обрати пажњу! Системи двоцевних и колектора се сматрају ефикаснијим и прогресивним, али њихова цена је већа због већег броја цеви система грејања и вентила.

Методе везивања батерије

Осим ожичења, како се инсталирати радијатор за грејање, утиче на начин повезивања са цевоводом.

Постоје три такве методе:

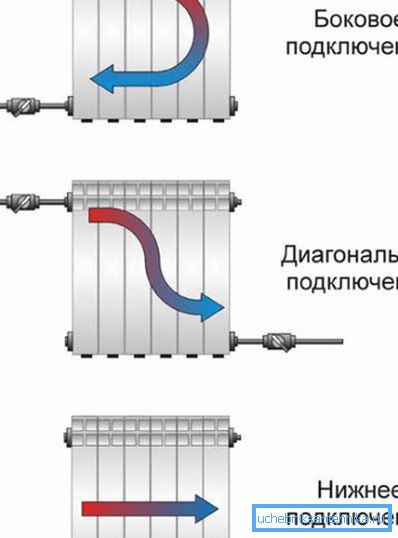

1. Бочна веза. У кућама совјетске грађевине је најчешће, посебно са вертикалним ожичењем, када у собу улази један или два стубова, двије цијеви одјека, на које је једна страна акумулатора повезана, улази из собе;
2. Доња веза. Ова метода је типичнија за хоризонталне жице, када се линија иде дуж пода или испод ње, а уређај је повезан са доњим колекторским осом на млазнице;

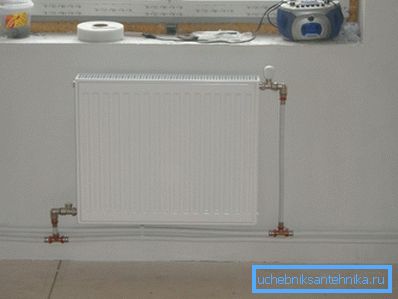

3. Дијагонални прикључак. Може се користити у обе верзије изгледа. Овде, млазница за испоруку улази у горњи отвор на једној страни производа, а повратни део излази из доњег отвора на супротној страни.

Обрати пажњу! Још увијек постоје спорови око којих је дијаграм ожичења тачан. Може се рећи да је доња веза најмање ефикасна, док дијагонални начин равномјерно загрева измењивач топлоте.

Монтажна правила

Пре него што инсталирате радијаторе, требате научити основна правила и прописе за њихову инсталацију.

Постоје правила која су прилично пригодна:

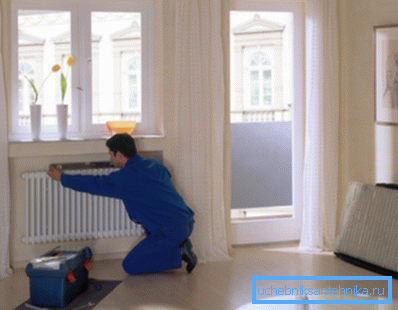

• Батерија је постављена испод прозора. Централна ос отвора прозора мора да се подудара са средишњом осом производа. На тај начин се избјегава убацивање и кондензација на стакло;
• Пожељно је поставити улазне цеви са благим нагибом ка кретању воде. Ово ће спречити улазак и акумулацију ваздуха у грејном уређају и пратећи губитак преноса топлоте.

Постоје и строжија правила:

• Прозорски праг не би требало да покрива батерију у потпуности, у противном конвекционе струје неће загрејати стакло прозора, што може проузроковати замагљивање прозора и кондензацију на прозорском пољу;

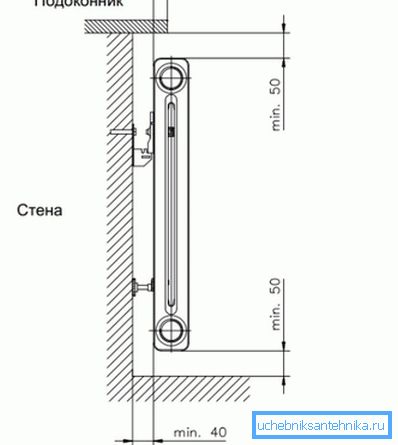

• Растојање од врха конвектора до полица прозора треба бити најмање 5 цм;
• Удаљеност од дна производа до пода не сме бити мања од 5 - 10 цм;
• Требало би да постоји размак од најмање 4 цм између задњег зида уређаја и зида;
• Прозорски прозор може покрити уређај не више од половине.

Обрати пажњу! Усклађеност са овим растојањима ће омогућити нормалну конвекцију и циркулацију протока ваздуха, што је предуслов за добар пренос топлоте.

Поступак инсталације батерије

Ако желите сами инсталирати конвектор за грејање, требали бисте знати редослед рада:

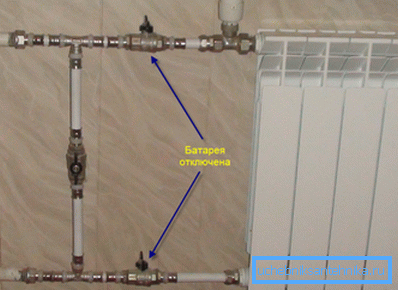

1. Искључите славине за довод, а затим демонтирајте стари уређај;

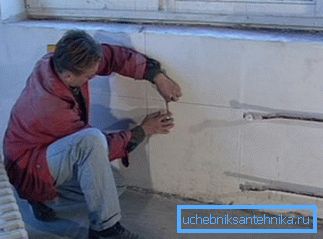

1. Означите тачке монтирања заграда за нови производ;

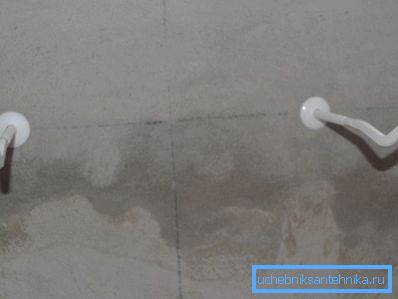

1. Причврстите носаче на зид помоћу клинова или сидрених вијака;

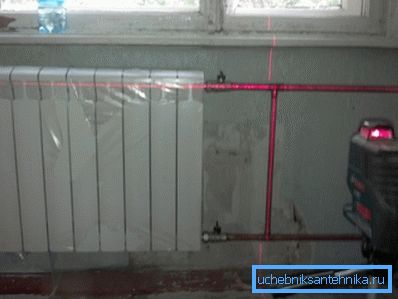

1. Ми причвршћујемо производ на загради, проверавамо геометрију помоћу нивоа: она треба строго водити хоризонтално, без изобличења;

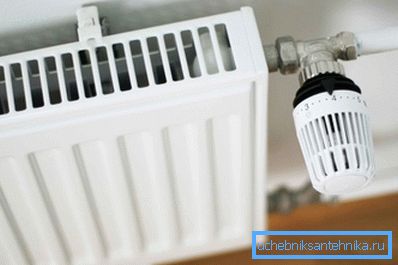

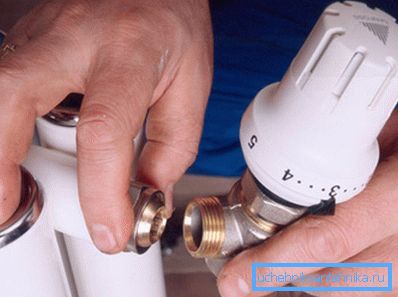

1. Састављамо арматуру: поставити вентил и вентил испод термичке главе, као и Маиевски вентил за ваздух;

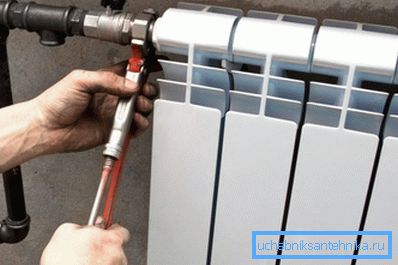

1. Прикључите цеви са главне цеви у измењивач топлоте.

Обрати пажњу! Инсталација радијатора од ливеног жељеза захтијева озбиљније припремање и избор фиксних фитинга, јер њихова тежина више пута превазилази савремене алумине или биметалне аналоге.

Закључак

Замјену и уградњу грејних уређаја треба узети озбиљно, јер ће квалитет ових радова утврдити комфор у кући. Да бисте правилно инсталирали, морате пратити упутства за инсталацију и прихваћене стандарде. Видео на крају текста ће вам помоћи да избегнете грешке у свом раду.
