Инсталација система грејања: фазе рада и водич по кораку

Инсталација система за грејање по себи није лак задатак, што ће захтијевати од вас да имате одређена знања и вјештине. Размотрићемо главне фазе рада које су преузеле инсталационе технологије система за грејање, како бисте могли сами да се носите са овим задатком.

Припремна фаза

Дизајн и куповина материјала

Као и сваки технички рад, изградња система грејања захтева обавезан дизајн. Да бисте правилно израчунали и изабрали све елементе схеме, требат ћете одређену квалификацију и знање о технику, стога је боље овластити овај посао професионалцу.

На један или други начин, као резултат морате имати пројекат који ће садржати:

• Калкулације енергетске опреме и уређаја за грејање;

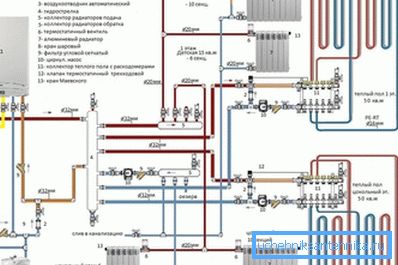

• Шеме и цртежи, укључујући аксонометријске и шематски дијаграми грејања, локација комуникација и аутопутева, димензија, пречника итд.
• Спецификације за све компоненте и делове, спојнице, фитинге, цеви, радијаторе, славине и вентиле;
• Оправданост избора врсте радијатора, котла, пумпе и друге опреме;
• Објашњење о свим врстама посла;
• Процените са бројем и врстом потребних делова и материјала.

Обрати пажњу! Као резултат тога, морамо бити јасни о томе где ће се радијатори поставити, гдје ће се кроз зидове отворити рупе за цијеви, гдје ће се инсталирати котао и експанзиони резервоар, циркулациона пумпа и други елементи система.

На основу спецификације, врши се процена набавке материјала и опреме. Затим морате изабрати најповољнијег продавца и испоручити све што вам треба за објекат. Када купујете, пажљиво проучите етикетирање и сертификате о усклађености свих производа како не бисте купили лажни или брак.

Такође ћете морати унапријед припремити потребне алате: сет за лемљење и сечење полипропиленских цијеви, цијевни кључеви и кључеви, перфоратор, ниво, вучу и пасту за навојне спојеве, пумпу за пресовање система, оловку и другу додатну опрему.

  Обрати пажњу! Ако је неопходна замена, у припремној фази, систем грејања, који је раније инсталиран, демонтиран је.

Означавање и монтажа носача

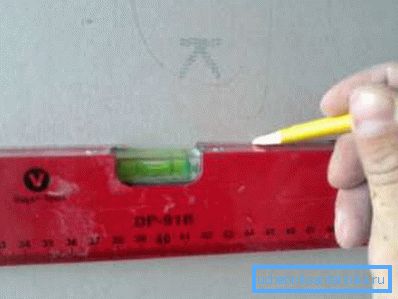

На основу шема коју имамо, потребно је направити ознаку. Пре свега, неопходно је пронаћи мјеста гдје цеви пролазе кроз зид и означавају их оловком. Даље од ових ознака извлацемо вертикалне и хоризонталне линије, поред којих це аутопутеви водити према цртежу:

Затим узимамо причвршћиваче и причвршћујемо дуж обиљежених линија с тлаком од око 50 цм. Причвршћивање се може вршити помоћу клинова, ако су зидови опека или бетона, а такође и са самозапирним вијцима, ако су зидови дрвени.

Након тога означите мјесто причвршћивања радијатора. Треба их поставити испод прозора на удаљености од 10 цм од прозора и 10 до 15 цм од пода. Пожељно је да је уређај у средини прозора.

Најзад, маркирањем утврђујемо место причвршћивања заграда за уградњу конвектора и извршити њихову инсталацију помоћу довелс. За зидове рамова и зидове гипсане плоче, морате користити посебан хардвер за монтажу.

  Обрати пажњу! Уградња система грејања захтијева тачну локацију свих уређаја и тачно уклапање цртежа. Такође је важно поштовати хоризонтални и вертикални ниво.

Пролазне рупе

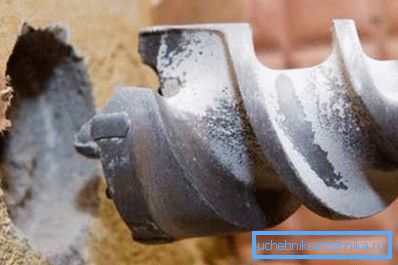

За пролаз рупа у бетонским зидовима користећи снажне бушилице са специјалним бушилицама за бетон. Најпожељније дијамантске круне и бушилице са победитовим саветима. Рупе треба да буду што равне и праволинијске према равни зида.

Ако су зидови дрвени, онда можете користити бушилицу са дрвеном бушилицом. Такве бушилице су најефикасније:

Најтеже је прекривање. Да бисте то урадили, можете користити моћни перфоратор у ударном режиму или круну са дијамантским ивицама, а круна је много боље:

Обрати пажњу! Цена доброг алата је врло висока, па је боље да је изнајмите. Ово се може урадити у било којем великом супермаркету.

Инсталација радијатора

Већ смо урадили означавање и уградњу заграда за причвршћивање батерија. Сада прелазимо на њихову монтажу и инсталацију.

Прва ствар коју морате одвртати футорски (утикач) и припремити вентиле за радијацију. Боље је користити полипропиленске славине, које се често испоручују уз радијатор.

Прикључак са навојем треба подмазати Унипак пастом и завити с вучом. Неки водоинсталатери користе ФУМ траку, али вучу са пастом је поузданији. Нанесите обилан слој на навој, а на његовом путу вијамо влакна од ланених вуна.

Онда стављамо ватросталну навртку радијаторе и вадимо прво рукама, а затим наспрам стопала са подесивим кључем. Поставили смо још једну славину, а онда вентил за Маиевски и затворити последњу рупу са утикачем.

Обрати пажњу! Потребно је координисати положај дизалица са дијаграмом прикључка уређаја: може бити доњи, бочни или дијагонални.

Ако имамо Ленинградски систем са једним цевима, извршимо обавезни бајпас. Да бисте то урадили, лемите сегменте цеви и повежите их са танком цевоводом:

Прво монтирамо адаптере на полипропилен (ако је потребно), онда ћемо са једне стране поставити прелазни чеп са Д20 на Д16, а затим брадавицу, а затим и матицу на супротној страни. Упртач је спреман.

Коначно, инсталирајте уређај на заграде и поправите га. Проверавамо равност инсталационог нивоа.

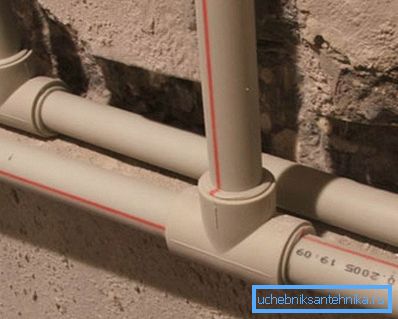

Цијев лемљење

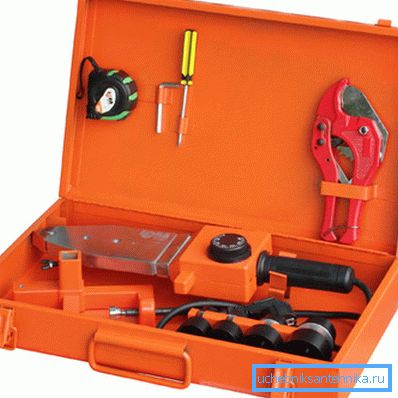

Упутства како правилно инсталирати систем грејања направљен од полипропилена, је прилично једноставан. Али ће нам требати сет алата за заваривање пластичних цијеви, који се такођер могу изнајмити у граду Миасс.

Па хајде да започнемо:

1. Извод цеви се врши према цртежу помоћу резача цеви;

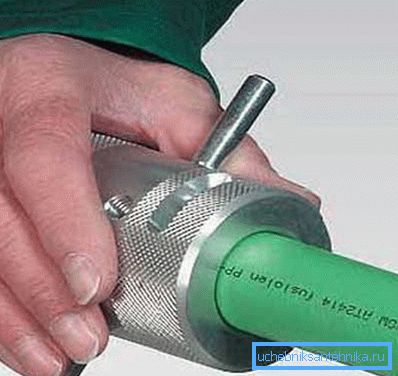

1. На крајевима цеви потребно је обрезати са нагибом од 15 степени до дубине од 2 - 3 мм. Боље је то урадити са избацивачем лица

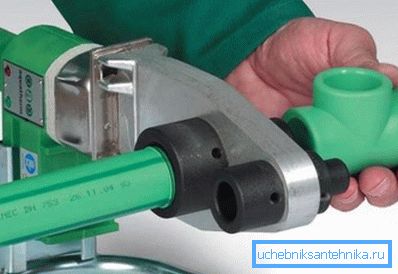

1. Поставите лемљење на постоље и подесите температуру на 260 степени. Онда ставимо фитинг на цев и убацимо крај цеви у рукав. Притиснемо са обе стране све док делови не почну на бочним странама;

1. Грејање траје око пет секунди, упутства за лемљење треба да буду систем грејања у зависности од пречника. Након загревања, уклањамо дијелове и повезујемо их све док цев потпуно не уђе у рукав;

1. Чувајте делове, не окрећите. Довољно је да их издржи око 30 секунди да доврши подешавање;

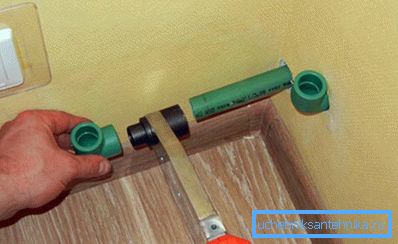

1. Сакупљамо одвојене површине на столу, а онда их повезујемо по тежини на местима улаза у зид и на радијаторе.

Обрати пажњу! Боље је прво да се вежбате на оштецима како бисте стекли мало вештине и поверења у поступке, јер су зглобови неиздрживи.

На крају цеви су прикључени на котао, циркулациона пумпа се поставља на повратну цев. Онда је систем под притиском специјалном пумпом. Више информација о томе можете пронаћи у чланцима на нашој веб страници.

Закључак

Ако уговор за уградњу система грејања изгледа прескупим за вас, лако можете сами да се носите са овим задатком. Ово ће вам помоћи наш водич и видео.
