Избор радијатора за грејање: критеријуми селекције диктирани

Покушаћемо да вам кажемо како да изаберете радијатор. Ми ћемо направити резерву да ће ово бити само општи преглед, а не специфична индикација, јер је то прилично појединачно питање.

Ипак, сами можете да одредите шта сте одабрали, ако замените карактеристике техничких услова вашег дома под одређеним критеријумима. Поред тога, биће питање не само материјала из којих се врши грејање, већ и њихове моћи и обрачуна, али ће се тематски видео снимак консолидовати.

Инсталација радијатора

Радиатори. Избор

Напомена Приликом избора радијатора за кућу или стан, потребно је размотрити неколико критеријума. Прво, то је његов радни притисак и процењени притисак у систему, друго, материјал за производњу за компатибилност са хладњаком, треће, његова вредност у односу на запремину простора и, четврти, естетски изглед.

Ливено гвожђе

Ливено гвожђе

На врху фотографије видите болно познато, поготово старијој генерацији која је успела да живи у СССР-у, литијум-јонску батерију, чија производња до сада није заустављена, поред тога се контуре таквих уређаја потпуно оправдавају. Главна предност таквог уређаја може се назвати његова компатибилност са било којим средством за хлађење, а јачина сивог гвожђа не узрокује жалбе.

У стамбеним зградама у Хрушчовој ери, у неким становима још увијек постоје радијатори који су били уграђени током изградње куће! Ово може изгледати невероватно, али ово је истина - моје комшије нису поправиле грејање већ 52 године (кућа је изграђена 1963. године) и током тог времена цурење је било само на цевима!

Наравно, то не значи да би ливено гвожђе требало да траје дуго - има много случајева када се јавља цурење у року од 10-20 година, иако инструкција обично гарантује 30-годишњи радни вијек. Међутим, такви неуспеси се могу јавити не због лошег стања ливеног гвожђа, већ од слабијег квалитета монтаже секција - по правилу се материјал не појављује.

Приложени документи указују на радни притисак - у зависности од дебљине зида може бити 9-12 атмосфера, иако тест притиска (тест) достигне 14-16 атмосфера, инструменти могу бити једноканални и двоканални.

Ливено гвожђе има једну карактеристичну карактеристику - дуго задржава топлоту, што је врло погодно за централно гријање, али није сасвим погодно за аутономију, јер није тако лако загревати дебели зид. Поред тога, у тим одељцима постоји веома висока потрошња воде, што опет захтева енергетске ресурсе. Тежина једне секције, у зависности од величине уређаја може бити од 3,5 кг до 7,1 кг.

Челик

Тип панела

Челични панелни радиатори грејања су највероватније најнижа цена свих сличних уређаја, али то уопште не указује на неуспјех дизајна - само је материјал и производња много јефтинији.

Ако говоримо о панелима, онда они могу бити један, два или три комада, али сваки се састоји од два профила који имају жигосане канале за течност и заварени заједно ваљком заваривањем. Такви делови су међусобно повезани повезивањем, као што се види у горњој слици.

У зависности од тога колико се панела састоји од уређаја, додатни елементи прате их како би оптимизовали конвекцију ваздуха.

Упишите бројеве

Објашњења за фотографију:

  • 10 - једнострука плоча, без конвектора и облога;
  • 11 - једноредни без решетке, са конвектором;
  • 20 - двоструки ред, са ваздушном конвексном маском, без конвектора;
  • 21 - двострука, конвективна ребра, кућиште;
  • 22 - двоструки ред, две конвективне плоче, кућиште;
  • 30 - троструко, конвективно финирање је одсутно, креветница на врху;
  • 33 - три реда, три конвективне плоче; кућиште

Напомена Ефикасност преноса топлоте таквих радијатора, која су приказана изнад, зависи од могућности мање или више конвектног ваздуха. Типови бр. 10 и бр. 11 дају топлотну енергију само из зида, дакле, они су најслабији.

Због јефтиности таквих уређаја, њихове мале величине и једноставности инсталације, њима се даје предност у приватном сектору. Радни притисак горе наведених уређаја, у зависности од произвођача, износи од 8 до 10 атмосфера.

Цевни челични радијатори

Цевасти уређаји од челика су много скупљи и сложенији у дизајну - изгледају веома слични радијаторима од ливеног гвожђа који су познати многим, али се загревају много брже, а не инфериорно радном притиску - најмање 12 атмосфера и 16 атмосфера на тестирању под притиском. Главни проблем таквих грејача је њихов веома висок трошак - домаћи уређај кошта више него увезени биметални.

Алуминијум

Алуминијски радијатори

Главна предност алуминијума као метала у овом случају је висок пренос топлоте и мала тежина, али није све тако једноставно - направљене су од легура. Један од начина производње је метода ливења, где се додаје 12% силиција - легура која се назива силумин.

Такав уређај је опремљен довољно дебљим зидовима и може издржати радни притисак од 6 до 16 атмосфера.

Друга метода је екструзија, тј. Одвојени вертикални делови уређаја израђени су од екструдирајућег алуминијума, али ипак, колектор се баца из истог силуминума, мада се у неким случајевима производи и екструзијом. После тога, сви делови су притиснути заједно.

Међутим, радијатори од ливеног и екструзијског материјала нису посебно квалитетни - они могу пролазити на спојеве и топлота од њих није равномерно распоређена.

Потпуно другачија линија су анодизиране батерије, за производњу чији се пречишћени алуминијум најквалитетније користи - анодна оксидација се прави током процеса производње, што мења структуру метала, након чега се не плаши корозије.

Спојнице се користе за повезивање секција, а њихова предња страна је врло глатка, а излаз топлоте је равномеран и висок. Поред тога, постоји веома висок радни притисак и, у зависности од модификације, може да достигне 50-70 атмосфере, али трошак таквих грејача је веома висок.

Напомена Алуминијумски уређаји (осим анодних) треба користити само у независним системима грејања. Осим тога, антикорозивне адитиви морају се додати у хладњак.

Биметал

Биметални дизајн радијатора

Одмах треба рећи да постоји биметал и полибиметал који утиче на техничке карактеристике радијатора. Свако, наравно, разуме да сам појам подразумева повезивање два метала на нивоу адхезије, без топљења.

Заварено челично језгро под високим притиском се сипа са алуминијумом - као резултат, хладњак контактира само челик (опасност од корозије нестаје), а алуминијска кошуља служи као изврсни проводник топлоте, чиме се ствара и добар естетски изглед.

Такође, језгро у неким случајевима може бити направљено од бакра - избор радијатора за грејање за аутономне системе уз додавање антифриза у расхладно средство кородира челик. Ова опција је најоптималније решење.

У полибиметалним радијаторима, језгро се састоји од два метала - челика и алуминијума, где су вертикални канали израђени од челика, а хоризонтални - алуминијум. Ова комбинација доводи до повећања преноса топлоте, али истовремено алкалије у топле воде (посебно код централног грејања) узрокују корозију од алуминијума. Осим тога, различита физичка својства Ала и Феа када се загревају могу довести до померања канала.

Биметални грејачи могу бити сегментни или монолитни, али се у техничким индикаторима јасно разликују:

Тип радијатора Лифетиме Радни притисак Термичка снага
Монолит 50 година 100 бар 100-200В
Секција 20-25 година 20-35 бар 100-200В

Таблица упоређивања

Такви радијатори су погодни за аутономно и централно грејање, али у другом случају (посебно у високим зградама) ово је права панацеа, где притисак у систему може понекад да достигне 9-12 атмосфера, а вода се тамо не очисти и носи различити активни елементи опасни за обојене метале.

Израчунавање снаге

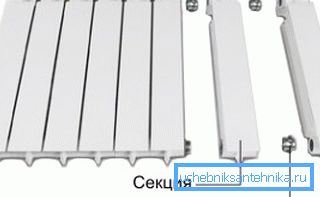

Монтажни део
  • Да видимо како израчунати потребну снагу радијатора изнад пода, ако плафони у њему не прелазе стандардну висину од 240-260 цм и овде за један квадратни метар према СНиП 2.04.05-91 * потребан вам је 100В топлотне енергије. На пример, узмимо собу од 3.55.5 м, што значи да ће нам требати 3.5 * 5.5 * 100 = 1925В или 1.925кВ и морамо одабрати уређај за грејање за ову вредност.
  • Ако одаберете панел радиатора, онда само треба обратити пажњу на своју снагу и узети један или два уређаја тако да је количина најмање 2 кВ (увек заокружена), али у случају секција, само треба израчунати њихову укупну снагу. Узмите, на пример, биметал, где просечна снага достиже 170В или 0,17кВ, и израчунати број комада за исту област. 1,925 / 0,17? 11,35, онда ће вам требати 12 секција.
  • И како одабрати радијатор за грејање, ако соба са високим плафонима - овде, према истом СНиП-у, норма је 41В / м3. Узмите собу са истом површином, али са 3м плафона, то значи да ће потребна снага бити 3.5 * 5.5 * 3 * 41 = 2367.25В, а онда 2367.25 / 170? 13.9, што значи да ће вам требати 14 секција, што могу се монтирати на један или два уређаја.

Закључак

Ако желите да уградите грејање у вашој кући сопственим рукама, онда приликом избора и израчунавања моћи радијатора увек треба узети у обзир губитак топлоте који се јавља великим бројем прозора, од чекића, са честим вентилацијом и тако даље. Према томе, у зависности од могућности губитка топлоте, увек додајте до 100-200В или само једну одељак. Успехи!
