Овај чланак говори о томе како израчунати експанзиони резервоар за грејање у вашем приватном дому. Представљамо потребне формуле за прорачуне и неке додатне податке које можда читаоцу треба. Па иди.

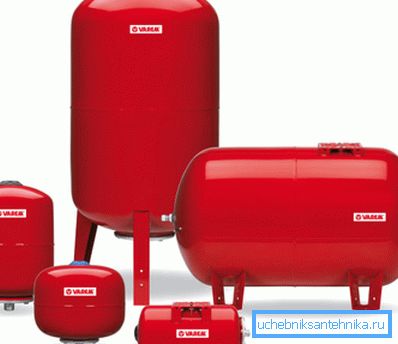

У фото експанзионим резервоарима за грејање.

Резервоар

Пре него што почнемо са прорачунима, вреди разумјети једну суптилност. Укупна запремина експанзионог резервоара и проширење хладњака су две вредности које су међусобно повезане, али уопште нису једнаке једна другој.

Ово директно произилази из шеме рада уређаја који истражујемо:

  • Капацитет је подељен на два дела еластичном гуменом мембраном.. Један део резервоара је дизајниран тако да се напуни расхладним флуидом, док је други напуњен ваздухом са неким надпритиском.
  • Дио контејнера намењен за носач топлоте испоручује се са грана цијеви за прикључење на круг. Комора за ваздух је, заузврат, завршена са брадавица, која омогућава ослобађање притиска или повећање са ручном или електричном пумпом.

Важно: када се покреће грејање, у комори експанзионог резервоара ствара се надпритисак једнак хидростатичком притиску. Једноставно речено, када је висина горње тачке кола изнад нивоа инсталације резервоара 5 метара, подешава се на притисак од 0,5 кгф / цм2 (притисак од 1 кгф / цм2 одговара глави од 10 метара).

Према томе, запремина назначена од стране произвођача треба да садржи и замењену воду топлотном експанзијом и ваздухом, који ће, када падне притисак, повратити у коло.

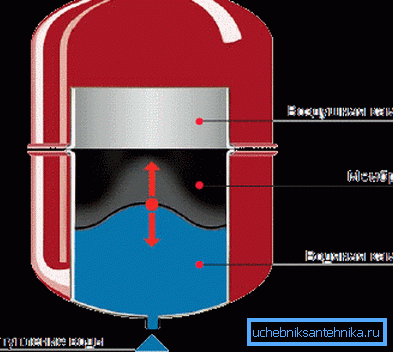

Схема уређаја.

Шеме плаћања

Једноставно

Најједноставнија формула је следећа: експанзиони резервоар је узет једнако 10% укупне количине течности за хлађење. Ако напуните коло потребно 600 литара воде, потребан вам је 60-литарски производ; ако попуните грејање 800 литара - 80 и тако даље.

Као и све једноставне шеме, овај има велику маргину грешке. Трошак велике грешке је мала преплата за вишак димензија, али ако потцените резултат у односу на оно што вам је потребно, добићете константан одговор сигурносног вентила.

Како направити прецизнији прорачун сопствених руку?

Прецизно

Прецизније, вредност која нам је потребна израчунава се према формули В = (Вт к Е) / Д, у којој:

  • В је жељена вредност.
  • Вт - укупна количина грејања - радијатори, цеви, котао, итд.
  • Е је коефицијент експанзије расхладне течности.
  • Д је коефицијент ефикасности резервоара експанзије мембране.

Да би наставили, очито недостаје неколико референтних вредности.

Запремина расхладног средства у систему

Како можете сазнати пун капацитет вашег система грејања?

  • Напуните водом и потпуно исцедите у мерни контејнер.
  • Напомињући промјене у очитању водомера приликом пуњења система из хладњачког кола.
  • Постављање капацитета свих уређаја за гријање (подаци се могу наћи у документацији за њих) и сви цевоводи (за сваки пречник се рачунају помоћу формуле В = Пи * Р ^ 2 * Х, гдје Пи = 3.1415, Р је пола унутрашњег пречника цеви и Х је његова дужина).
Типично измјештање дијелова радијатора различитих типова.
  • Коначно, капацитет уравнотеженог система грејања може се процијенити брзином од 15 литара по киловату топлотне енергије котла. Према томе, котао од 24 кВ је обично повезан са круговима напуњеним са 24к15 = 360 литара воде.

Проширење

У већини случајева, обична вода се користи као хладњак. Ево коефицијента његовог експанзије за различите температуре током загревања од почетне вредности од + 10 ° Ц.

Топлота, степен Целзијуса Проширење,%
30 0.75
40 1.18
50 1.68
60 2.25
70 2.89
80 3.58
90 4.34
100 5.16

Напомена: додатак антифриза - етилен или пропилен гликол повећава термичку експанзију, али не толико. Дакле, са температуром делта од 100 степени и садржајем гликола у хладњаку једнака 30%, експанзија ће се повећати само за 0,45%.

Додавање антифриза ће благо повећати проширење хладњака.

Коефицијент ефикасности резервоара

Упутства за израчунавање вредности ефикасности резервоара су такође једноставна.

Овде користимо формулу облика Д = (ПВ - ПС) / (ПВ + 1). У њему:

  • Д је жељени коефицијент;
  • Пв је максимални радни притисак (за који је сигурносни вентил искључен).
  • Пс - притисак пуњења резервоара. То, као што смо раније сазнали, одговара хидростатичком притиску у кругу грејања.

Пример израчуна

Хајде да извршимо прорачун више тачних шема за следеће услове:

  • Морамо да загрејамо двоспратну кућу, врху система грејања у којој се креће изнад експанзионог резервоара на 5 метара.
  • Укупна површина куће са стандардном изолацијом је 240 метара. Оценимо потребу за топлотном енергијом котла користећи најједноставнију формулу: 240/10 = 24 КВ.
  • Максимално загревање воде која се користи као течност за хлађење, узимамо једнако 80 степени.

Дакле:

  1. Стандардни максимални радни притисак за аутономне системе је 2,5 кгф / цм2.
  2. 5 метара висине контуре доносе хидростатички притисак од 0,5 кгф / цм2.
  3. Коефицијент ефикасности резервоара биће (2,5 - 0,5) / (2,5 + 1) = 0,57.

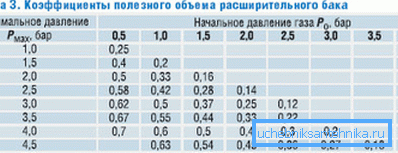

Умјесто калкулација, можете користити табелу.
  1. Коефицијент експанзије при загревању на 80 степени може се узети једнако 0.036 (према табели је једнако 3.58%).
  2. Укупна запремина кола, израчуната снагом котла, претпоставља се да је 24 к 15 = 360 литара.
  3. Дакле, минимална запремина резервоара је једнака (360 к 0,036) / 0,57 = 22,7 литара (заокружено на најближу стандардну вриједност - 24-25 литара).

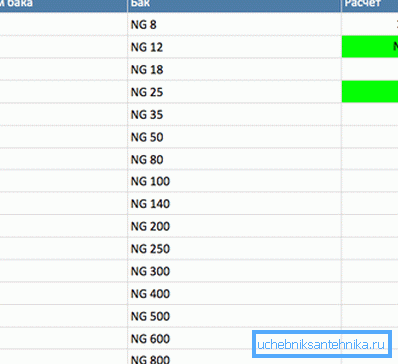

Линија стандардних величина.

Лако је видјети да је компликованија прорачунска шема у овом случају помогла да уштедимо релативно једноставније 11-12 литара капацитета.

Закључак

Да ли да проведе време на прецизном прорачуну или да употреби једноставну шему - читалац ће морати сам одлучити. Као и увек, приложени видео ће му пружити пажњу на додатне тематске информације.
