Израчун радијатора: одређивање оптималних перформанси

Израчунавање броја радијатора мора се извршити у фази пројектовања система. На овај начин ћемо моћи унапријед сазнати колику количину производа требамо купити и како их боље уредити за ефикасније грејање.

Препоруке о прорачуну параметара круга гријања, као и све потребне податке за ово, представљамо у нашем чланку.

Номинална емисија топлоте различитих радијатора

Пре израчунавања броја радијатора, потребно је одредити које врсте уређаја за гријање које ћемо користити. Чињеница је да различити модели грејача имају своје карактеристике преноса топлоте, те стога, са истим захтјевима перформанси, морат ћемо купити и инсталирати другачији број њих.

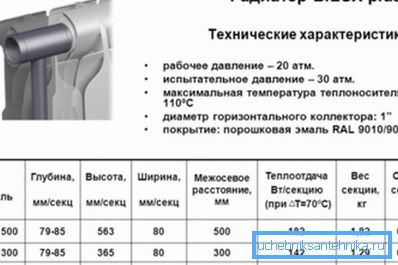

По правилу, информације о преносу топлоте су специфициране у спецификацији производа, па ће главни извор информација бити упутства за одређени модел батерије. Међутим, испод ћемо вам дати референтне податке који ће вам омогућити да извршите барем приближни прорачун.

Обрати пажњу! Поред појма "пренос топлоте" у документима често дају дефиницију "снаге" или "топлотног флукса". Ови изрази значе приближно исту ствар, тако да можете једноставно користити податке које је произвођач пружио за израчунавање.

Перформансе грејне батерије зависе првенствено од материјала из којег је направљен:

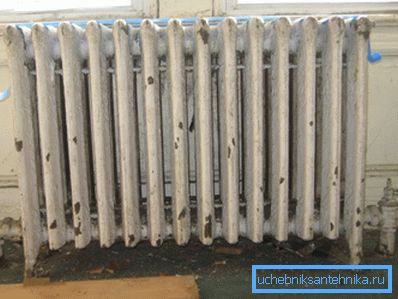

• Радијатори свињског жељеза у овом параметру су очигледни аутсајдери. Према томе, номинална брзина преноса топлоте једног дела модела МЦ140 је око 180 В, али стварне цифре ретко прелазе 60-70 В. То је због чињенице да уместо номиналне 90 ⁰Ц у цевима вода ретко греје изнад 80 ⁰Ц, тако да се израчунавање радијатора од ливеног жељеза треба обавити са добром маргином.

• Челични радијатори карактеришу вредности од 170 до 190 В по одељку. Треба напоменути да овакви типови топлотних губитака радијатора при загревању саме површине батерије неће бити толико велики као код ливеног гвожђа. Али, смањивши температуру воде у цевима на 70 ⁰Снага (не неуобичајено) ће се смањити.
• Алуминијски радијатори показују прилично добре перформансе преноса топлоте - од 200 до 220 В / секција. Уколико није било високе цене и тенденције корозије када су у контакту са загађеном водом, могли би се сигурно препоручити као идеално рјешење.
• Израчунавање снаге радијатора склопљених помоћу биметалне технологије (челичне цеви са алуминијумским хладњаком) обично се заснива на вриједностима сличним моделима алуминијума. У просеку, перформансе се крећу од 150 до 200 В, што је довољно за квалитетно грејање.

Обрати пажњу! Понекад, уместо ватова, карактеристике производа су означене калоријама на сат. Превођење вредности је прилично једноставно: 1 В = 860 цал / х.

Познавајући колико топлота одлази из радијатора, израчунавање снаге грејне батерије може се извести без икаквих потешкоћа.

Одређивање броја батерија

Израчунавање потребне снаге

Питање како израчунати грејну батерију за одређену кућу или стан се заснива на минималној снази која је потребна за загревање собе. Ако има превише батерија, ми ћемо платити за грејање, а са недостатком радијатора нећемо моћи постићи угодну температуру. Сходно томе, потребно је пронаћи "средишње место" са својим рукама. Ово се може учинити на два начина.

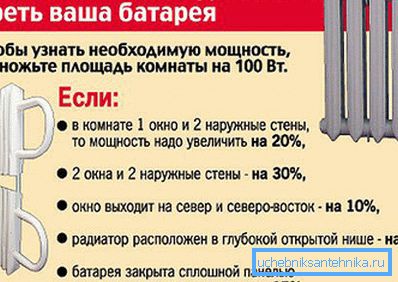

Први метод израчуна је изузетно једноставан и базиран је на анализи укупне површине собе:

• Ако постоји један прозор и један спољни зид у просторији за коју се обрачун врши, онда за сваких 10 м² потребан је 1 кВ топлотног капацитета батерија.
• Ако постоје два или више прозора или два спољна зидова, минимални капацитет се повећава на 1,3 кВ на сваких 10 квадратних метара.

Обрати пажњу! Све фракционе вредности добијене током прорачуна су заокружене. Тако ћемо добити потребну резерву снаге, која ће бити врло корисна или у екстремној хладноћи или када се температура расхладне течности смањује.

Друга метода је прецизнија.

Израчунавање се врши формулом В = С * х * 41, где:

• В - минимално расипање топлоте батерија.
• С је простор собе.
• х - висина плафона.
• 41 - фактор конверзије у ватима.

Израчунавање секција радијатора за одређени пример ће бити дата у следећем одељку.

Пример израчуна

Дакле, да бисмо олакшали разумевање свих нијанси, израчунајте колико радијатора треба инсталирати за загревање условне просторије дужине 5,5 м, ширине 4 м, са висином плафона 2,7 м.

Замијените ове цифре у формули и добијамо:

В = 5,5 * 4 * 2,75 * 41 = 2480 В = 2,5 кВ (као што се запамтимо, заокруживање се врши у већем правцу).

Сада израчунавамо број сегмената радиатора за различите метале:

• Батерије од ливеног гвожђа: 2500/120 = 20.8. Округли до 21.

Обрати пажњу! За израчунавање узимамо просјечну вриједност од 120 В по одјељку како би компензирали губитке због смањења температуре хладњака. На исти начин, ми ћемо помало потцијенити номиналне вриједности за челичне и алуминијумске батерије.

• Челик: 2500/160 = 15.6. За залиху имамо 16.
• Алуминијум и биметал: 2500/190 = 13.1. 14 ивица треба бити довољно.

Важно је напоменути и то да се неки модели челика, алуминијума и биметалних радијатора производе у облику моноблокова, тј. не колекцијом појединачних ивица, већ холистичном конструкцијом. У овом случају, обрачун мора садржавати податке о учинку цјелокупне јединице и израчунати потребан број таквих дијелова.

Закључак

Након што смо извршили израчунавање грејне батерије према свим правилима, гарантујемо да ће систем који смо ми опремили моћи осигурати одржавање оптималне микроклиме у одабраној соби. У том случају неће бити вишка топлоте, што доводи до непотребног отпада нити његовог недостатка. Видео приложени чланак помоћи ће почетницима да боље разумеју компликоване поставке питања.
