Израчун радијатора за грејање по квадратном метру: опције за

Овај чланак говори о томе колико је квадрата за који је намењен један радијатор. Размотрићемо како израчунати број секција са познатом површином собе и сазнати који додатни фактори утичу на потребу за топлотом куће или стана.

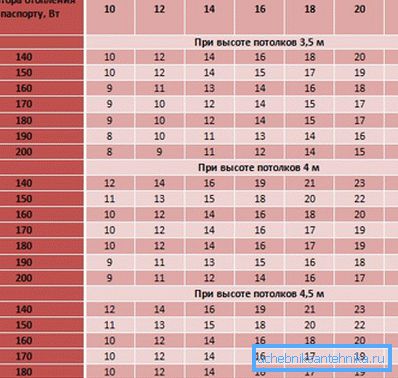

Табела моћи у односу на област.

Једноставно израчунавање површине

Опција 1

У првој апроксимацији, број радијатора по квадратном метру може се израчунати помоћу најједноставније шеме: један део загрева 2 м2 стамбеног простора. Стога, за собу од 20 м2, довољно је батерија у десет делова.

Упутство је изузетно једноставно, приступачно и даје изузетно нетачне резултате. Разлози?

Молимо вас:

  • Према Совјетском СНиП-у за климатизовану зону, радијаторска снага по квадратном метру треба бити једнака 100 вати. Дозволите ми да питам, драги читалац: за који део Русије карактеристична је темпераментна клима? Јасно за све, зар не?

Референца: потрошња топлоте кроз затворене конструкције са истом структуром изолације пропорционална је температурној разлици са улицом. На +20 у соби, потреба за топлотом за спољашњу температуру на 0 и на -40 ће се разликовати тачно три пута.

  • Дато прорачун за израчунавање подразумева да се радијаторски део даје 200 вати топлоте. У међувремену, овај пренос топлоте је типичан само за алуминијум и биметалне радијаторе на температури хладњака од 90 степени. Сагласни сте да ће колико квадрата један дио алуминијума радијатора загријавати у идеалним условима бити прилично стајао за све врсте уређаја за грејање.

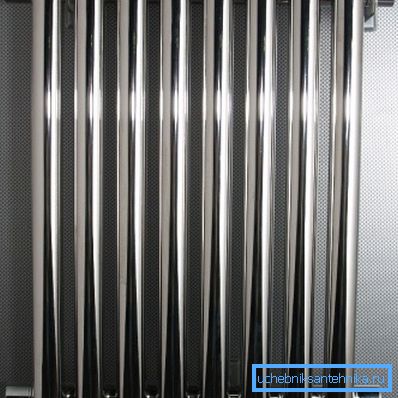

Челични радијатор секције прелази на алуминијум у смислу преноса топлоте за пола.

Опција 2

Добит ћемо тачнији резултат ако подијелимо прорачуне у два корака:

  1. Прво, израчунавамо потребу за топлотом за собу, узимајући у обзир климатску зону;
  2. Затим пронађемо потребан број сегмената уређаја за грејање, узимајући у обзир њихов стварни пренос топлоте.

Потреба за топлотом по квадратном метру за различите климатске зоне је следећа:

Регион Потреба за топлотом, вати / м2
Краснодарскиј крај 70
Москва регион 120
Новосибирск регион 150
Кхабаровск регион 160
Чукотка, Акутиа 200

Међутим, просечне вредности преноса топлоте из различитих уређаја за грејање за температуру хладњака су +90 и собна температура је + 20:

Тип радијатора Топлотни ток, вати / секција
Алуминијум 200
Биметални 180
Ливено гвожђе 160
Челик 120

Да разјаснимо: израчунавање радијатора за грејање целика преко квадратуре собе помоћу номиналне номиналне снаге дати ће донекле тачан резултат само за цевне сегментне уређаје. У случају панелних радијатора и грејних конвектора, можете се ослонити искључиво на њихове карактеристике пасоша.

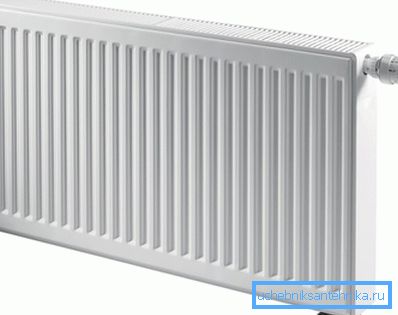

Приликом процене снаге панела радијатор ће морати да се ослони на техничку документацију.

Дозволите нам, на примјер, да направимо своје прорачуне за челичне радијаторе по квадратном метру и за читав простор за 20 метара простора у Јакутску.

  • Једна секција цијевне батерије може да грије 120/200 = 0,6 м2 собе.
  • Укупна потражња за собом биће 20 * 200 = 4000 вати, што одговара 4000/120 = 33 (са заокруживањем) секција.

Израчунавање по запремини

У неким случајевима, питање колико је одељака радиатора по квадратном метру неопходно за грејање је потпуно бесмислено.

Када тачно

  1. Са нестандардном висином плафона. Грејање ће загрејати целокупан волумен станова; Сложићете се да ће се ова запремина значајно разликовати са висином плафона 2,5 и 4,5 метра.

    Што је већи таван, то је већи трошак гријања.

  2. Са квалитетом изолације, знатно се разликују од оних које препоручују кућни кодови. Вредност од 100 вати / м2 била је значајна за типичне пројекте кућа совјетске ере; модерне, енергетски ефикасне зграде, чак и уз стандардну висину стропа, не захтевају више од 60 В / м2.

Опција 1

Прва прорачунска шема погодна је за собе са нестандардним висинама стропа и стандардном изолацијом.

  • 40 вати термалне енергије се узима по кубном метру запремине просторије;
  • За угловне и крајње собе у стамбеној згради користи се фактор 1,2, за екстремне подове, 1,3, за засебне приватне куће, 1,5;
  • Прозор додаје 100 В за губитак топлоте, врата која воде до улице - 200;

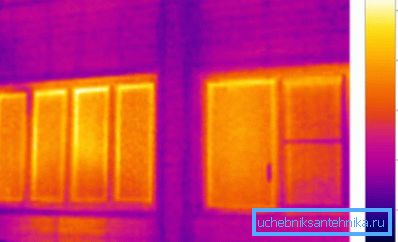

Термичка камера вам омогућава да процените губитак топлоте кроз прозоре.
  • Уведен је регионални коефицијент (0,7 - 2,0 у зависности од климатске зоне).

Хајде још једном да израчунамо потребу за топлотом у нашој соби у Иакутску, наводећи да висина плафона у њему износи 3,2 метара, соба се налази на првом спрату и има два прозора.

  1. Запремина површине 20 м2 износи 20 * 3,2 = 64 м3.
  2. Помножите запремину на бази 40 вати / м3: 64 * 40 = 2560.
  3. Први спрат повећава губитак топлоте кроз плафон: 2560 * 1.3 = 3328.
  4. Два прозора додају 200 вата на ову вриједност. 3328 + 200 = 3528.
  5. Клима Јакутск (просечна јануарска температура је -38 ° Ц) захтева да се максимална вредност регионалног коефицијента користи: 3528 * 2 = 7056.

Примењујући ову снагу у броју делова алуминијумских батерија, доћи ћемо у стање благе панике: за грејање вам је потребно 35 секција! И то је у савршеним условима.

Опција 2

У пракси, ако се термичка снага израчунава квадратом, радијатори за грејање ће бити превише за подручје собе. Чињеница је да висока цена енергије чини градитеље да побољшају квалитет топлотне изолације зграда.

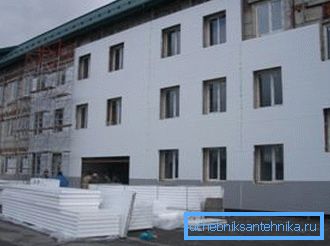

Загревање фасаде може смањити губитак топлоте за пола.

За просторије са произвољном висином плафона и нестандардном изолацијом користи се следећа формула за прорачун топлотне енергије:

К = В * Дт * к / 860.

У њему:

  • К - снага у киловатима;
  • В - запремина у кубним метрима;
  • Дт је израчуната разлика у температури са улицом (делта између санитарног стандарда собне температуре и просечног минимума зиме);
  • к је коефицијент степена загревања.

Вредности к се узимају једнако:

  • За зграде са троструком застакљеном енергијом и спољашњом пјенастом капутом или минерално вуном - 0,6-0,9;
  • За кућиште опеке са дебљином зида од 500 мм и двоструким застаком - 1-1,9;
  • За циглене зграде са дебљином зида од 250 мм и прозорима од једног стакла - 2-2,9;
  • За неизолиране зграде - 3-4.

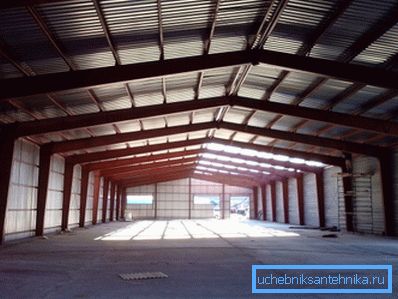

Пример изградње ове друге категорије могао би послужити као хладно складиште на фотографији.

За наше услове:

  1. Запремина собе коју смо већ израчунали и износи 64 м3;
  2. Дт = 22 - (-41,5) = 63,5 ° Ц;
  3. Коефицијент топлотне изолације за све нове куће изграђене у условима крајњег сјевера може се сигурно узети једнако 0,6 - 0,8.
  4. Израчунавање је у облику К = 64 * 63,5 * 0,6 / 860 = 2,84 кВ.

Закључак

Које од шема израчунавања ће изгледати читаоцу који је најпогоднији за његове услове, зависи од њега. Додатне тематске информације можете добити тако што ћете погледати приложени видео у овом чланку. Успехи!
