Израчун радијатора за грејање: потреба за топлотном

Тема овог чланка је прорачун радијатора за грејање у стану или приватној кући. Морамо да сазнамо како се прорачунава потреба за собом у топлоти и какав би требало бити оријентисан термални капацитет одсека грејних уређаја.

Потражња за топлотом

Из очигледних разлога, израчунавање броја радијатора почиње са процјеном потребе за топлотом. Градитељи обично користе прилично сложене шеме које узимају у обзир топлотну отпорност зидова, температуру најхладнијег пет дана и пуно других фактора. Међутим, нећемо ићи у дивљине сложених формула и упознати се са пар најједностављивијих метода.

Процјена површине

Једноставан прорачун подручја ће дати поуздан резултат ако говоримо о стану у стамбеној згради совјетске градње негде у централној Русији. За приватну кућу, то није погодно већ због значајних варијација у висини плафона: промена у овом параметру утиче на количину ваздуха који се загрева системом грејања и површину зидова кроз које кућа губи топлотну енергију.

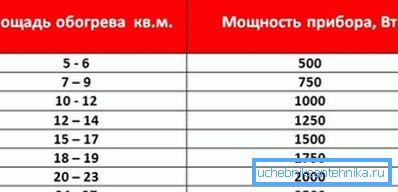

Израчунавање топлотне моћи радијатора врши се једноставним дељењем површине загрејаног простора за 10: један киловат топлоте омогућава загревање површине од 10 квадратних метара.

Да, као пример, проценимо потребу за топлотом у двособном стану од 59 квадратних метара.

Грејане собе - 20 метара ходника, 18-метара спаваће собе и кухиње од 8 метара.

1. Укупна топлотна снага грејача би очигледно била 59/10 = 5,9 кВ.
2. Ова снага треба поделити између соба у односу 20: 18: 8. Зашто не би користили једноставан прорачун радијатора за грејање на подручју сваке собе? Да, јер батерије морају грејати не само ове просторије, већ и купатило и ходник, без грејних уређаја. Решавање једноставне једначине ће нам дати вредности радијатора од 2,5 КВ, 2,4 КВ и 1 КВ, респективно.

Нуанце: пошто кухиња има довољно сопствених извора топлоте (бар - штедњак и измјењивач топлоте фрижидера), јер се топлотна снага грејања обично узима нешто мање него за собе - 0,6-0,8 КВ / 10 м2.

Процењено по запремини

Мало компликованије је израчунавање снаге радијатора по запремини простора.

Поред саме количине ваздуха, ова схема прорачуна узима у обзир низ додатних параметара:

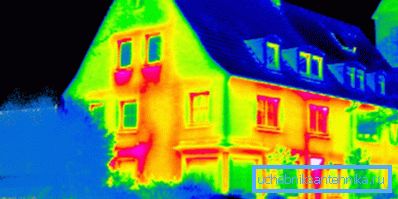

• Присуство врата и прозора. Као по правилу, преко њих се губи више топлоте него кроз празан зид.

• Тип објекта (стан у стамбеној згради или приватна кућа). У другом случају, грејана просторија има велику површину заједничких ограђених структура са улицом, што повећава губитак топлоте кроз њих.

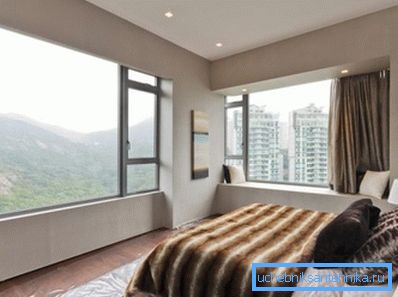

• У случају стана - његова локација у кући. Апартман у углу опет има најмање два заједничка стана са улицом.
• На крају, формула за израчунавање узима у обзир климатске карактеристике региона у земљи. Очигледно је да ће у Јакутску потреба за топлотом бити већа него у Сочију.

Дакле, како можете израчунати грејну снагу по кубном капацитету?

1. За базну вредност се узимају 40 вати по кубном метру запремине загрејаног простора.
2. За угловне станове у стамбеној згради користе се коефицијенти од 1,2 - 1,3 (зависно од површине зидова који су уобичајени са улицом). За приватну кућу, коефицијент је једнак 1.5: као што се сећам, изгубиће топлоту кроз све зидове, под и кров.

1. Због резултата размножавања, 100 вата се додаје на сваки прозор и 200 на свака врата која воде до улице.
2. Добивена вредност помножена је са регионалним коефицијентом:

Хајде да израчунамо пренос топлоте са радијатора - радијатор, конвектор, регистар или било који други тип грејача - за следеће услове:

• Огревана соба је приватна кућа у Веркхоианску (просјечна јануарска температура је -45,4 ° Ц, минимум је -67,6 ° Ц) димензија 12к6 метара са плафонима висине 3,2 метра.

• Кућа има два врата и четири прозора.

Хајде да започнемо

1. Загревани волумен ће бити једнак 12 * 6 * 3.2 = 230 м3 (са заокруживањем).
2. Основна вредност топлотне енергије је 40 * 230 = 9200 вати.
3. Пошто је ово приватна кућа, пропуштање топлоте кроз омотач зграде ће нас приморати да помножимо резултат за 1,5. 9200 * 1,5 = 13800 вати.
4. Прозори и врата ће погоршати ситуацију: 13800+ (4 * 100) + (2 * 200) = 14600.
5. На крају, климатска зона ће такође направити сопствена подешавања: 14600 * 2 = 29200 вати.

Занимљиво: типичан онлине калкулатор за прорачун радијатора не дозвољава вам да наведете минималну уличну температуру испод -30 - -35Ц. Сходно томе, он процењује потребу за нашом изградњом у топлотној моћи отприлике у пола резултата добијеног од нас.

Радиатори

Врсте

Прво, упознајте се са врстама радијатора које се користе у системима грејања и њиховим кључним карактеристикама.

• Алуминијумске батерије - најпопуларније решење за независне системе грејања. Њихова главна предност је прилично скромна цена (од 250 рубаља по секцији); недостаци могу бити сасвим условно приписани малом топлотном капацитету и умереном отпорности на унутрашњи притисак (до 10-16 атмосфера).

Нуанце: алуминијум ствара галвански пар са бакром. Алуминијски радијатори се не могу користити у истом кругу са бакарним цевима: слаба струја која се јавља између метала доприноси њиховој убрзаној корозији.

• Ливено гвожђе се мало разликује од алуминијума отпорношћу на хидраулични притисак (исте 10-16 атмосфере); али има много већи капацитет топлоте. Топлотна инерција система грејања је веома корисна за његово функционисање од котла на чврсто гориво са периодичним потапањем.
• Одређивање имовине челичних батерија је највиша снага. Омогућава да се ти грејачи користе у свим системима централног грејања: температурни и притисни притисци су апсолутно безбедни за све заварене конструкције.

Недостаци челичног радијатора укључују умерену топлотну проводљивост материјала, што чини да је фино наношење скоро безначајно: крајеви ребара увек ће бити много хладнији од хладњака.

• Биметални радијатори у потпуности решавају овај проблем.. Челично језгро одсека пружа своју затезну чврстоћу, а алуминијумска шкољка обезбеђује велику површину плоче са високом топлотном проводношћу. Ова врста батерије је недавни хит са власницима станова са централним грејањем.

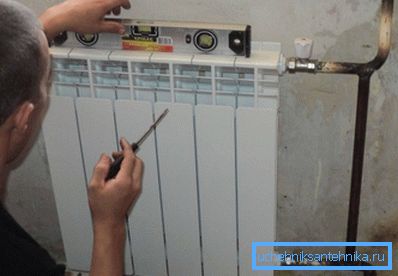

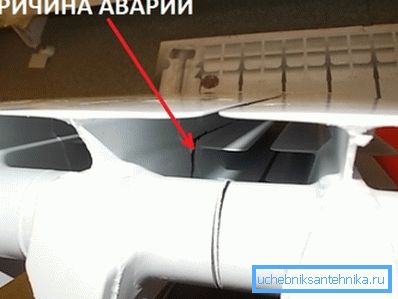

Нуанце: када инсталирате систем централног грејања сопственим рукама у комплету са биметалним радијаторима, боље је изабрати челичне цијеви, а не метал-полимер или пластику. Који је разлог инструкције - лако је разумети: која је тачка састављања батерија способних да издрже таласни талас до 50 кгф / цм2, ако се напојна линија ломи већ 15?

Типичне вредности преноса топлоте

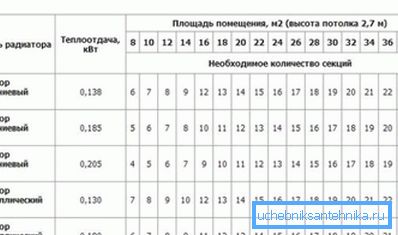

Након израчунавања капацитета радијатора грејања за одређену собу, морамо израчунати број секција у њему. Очигледно, за ово морате знати главни параметар - пренос топлоте једног одсека.

Тачне вредности се увек могу наћи у пратећој документацији за грејач или на веб локацији произвођача.

Типично - за већину производа на тржишту су следеће:

• Одељак од ливеног гела стандардне величине (са растојањем од 500 мм на брадавицама) у могућности је ослободити око 160 вати топлоте.
• Израчунавање биметалних радијатора грејања се може извршити, почевши од преноса топлоте од 180-ватне секције.
• Обрачун радијатора за грејање алуминијума обично се врши на основу вредности од 200 вати по одељку.

Дакле, за нашу кућу у Веркхоианску нам треба 29.200 / 200 = 146 алуминијумских секција.

Као и увек, постоји низ нијанси.

1. Произвођачи указују на вредности топлотног тока на температури расхладног средства једнака 90Ц. Актуелне вредности су обично ниже.

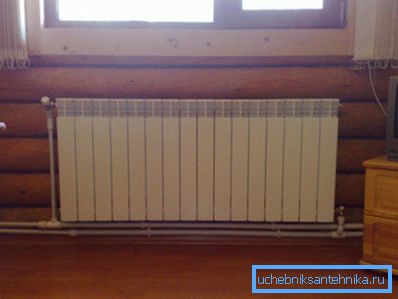

2. Са једностраним прикључком дугог грејног прекидача, последња секција ће увек бити хладнија од прве. Радиатор у 10 или више делова боље је повезати са две стране; тако ћемо обезбедити вод за хлађење дуж целе дужине колектора. Поред тога, у овом случају, батерију не треба пранити.

1. Обрачун челичних радијатора је проблематичан једноставно зато што немају секције, а димензије варирају од модела до модела. За информације о топлотној снази уређаја морат ћете отићи на веб локацију произвођача.

Закључак

Надамо се да ће предложене методе обрачуна помоћи читаоцу у пројектовању система гријања за своје куће.

Приложени видео, као и увек, садржи додатне информације. Успехи!
