Како израчунати радијатор на поду - стамбени или индустријски? У овом чланку ћемо упознати читаоца са неколико алгоритама различите сложености и представити референтне погодности за неке референтне податке. Па иди.

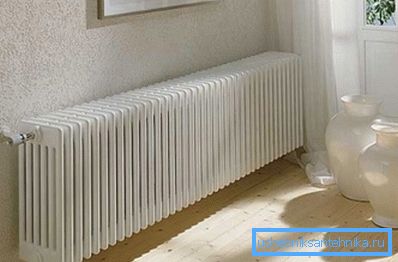

Наш задатак је научити како израчунати оптималне димензије гријача.

Фазе израчуна

Заправо, само их је двоје.

  1. Првобитно, процењена потреба за простором у топлотној моћи.
  2. Затим, у зависности од специфичне вредности топлотног флукса (по одељку, по грејачу итд.), Израчунава се број одговарајућих контураних елемената.

Наведите: у мрежи можете пронаћи велики број табела и калкулатора, директно добивајући број секција из области. Међутим, тачност таквих прорачуна је обично ниска, јер потпуно игноришу додатне факторе који повећавају или смањују губитке топлоте.

Израчунавање снаге

Шема 1

Најједноставнија схема је присутна у Совјетском СНиП-у пре пола века: снага радијатора за грејање по соби је изабрана брзином од 100 вати / 1м2.

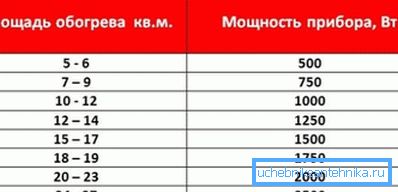

Избор биметалних радијатора на поду може се изводити, вођени овом табелом.

Алгоритам је јасан, изузетно једноставан и нетачан.

Зашто

  • Стварни губици топлоте су веома различити за екстремне и средње подове, за угловне станове и собе у центру зграде.
  • Они зависе од укупне површине прозора и врата, као и структуре застакљивања. Јасно је да ће дрвени рамови са двоструком стаклом пружити много већи губитак топлоте него троструко застакљивање.
  • У различитим климатским зонама, губитак топлоте ће се такође разликовати. У стану -50 Ц ће очигледно бити потребно више топлоте него у +5.
  • Коначно, избор радијатора према простору собе смањује висину плафона; У међувремену, потрошња топлоте у плафонима 2,5 и 4,5 метра висока варира.
Високи плафон ствара осећај пространости, али значајно повећава трошкове гријања.

Шема 2

Процјена топлотне снаге и израчунавање броја дијелова радијатора по волумену просторије даје приметно већу тачност.

Ево инструкција за израчунавање снаге:

  1. Основна количина топлоте је процењена на 40 вати / м3.
  2. За угљне собе повећава се за 1,2 пута, за екстремне подове - за 1,3, за приватне куће - за 1,5.
  3. Прозор дода 100 вати на потребу за топлотом, врата на улицу - 200.
  4. Уведен је регионални коефицијент. Узето је једнако:
Регион Коефицијент
Чукотка, Акутиа 2
Иркутск Регион, Хабаровск Территори 1.6
Москва регион, Ленинградскаа область 1.2
Волгоград 1
Краснодарскиј крај 0.8

Узмимо као пример својих руку да нађемо потребу за топлотом у углу просторије димензија 4к5к3 метара са једним прозором који се налази у граду Анапа.

  1. Запремина собе је 4 * 5 * 3 = 60 м3.
  2. Основна потреба за топлотом је процењена на 60 * 40 = 2400 вати.
  3. Пошто је простор угао, користимо коефицијент 1.2: 2400 * 1.2 = 2880 вати.
  4. Прозор погоршава ситуацију: 2880 + 100 = 2980.
  5. Блага клима у Анапа чини своја подешавања: 2980 * 0.8 = 2384 вати.
На фотографији - зима у близини Анапа. Његова топла клима не подразумијева високе трошкове грејања.

Шема 3

Оба претходна програма су лоша јер игноришу разлику између различитих зграда у погледу зидне изолације. У међувремену, у савременој енергетски ефикасној кући са спољном изолацијом и у цигларској радионици са једноделним застакљењем, топлотни губици ће бити, благо речено, различити.

Радијатори за индустријске просторије и куће са нестандардном изолацијом могу се израчунати по формули К = В * Дт * к / 860, у којој:

  • К - снага круга грејања у киловатима.
  • В - загревани волумен.
  • Дт је израчуната делта температуре са улицом.

Напомињемо: собна температура се узима од санитарних стандарда или технолошких захтева; улица се процењује просечном температуром за најхладније 5 дана зиме.

  • к - коефицијент загревања. Где добити своје вриједности?
к Опис собе
0.6-0.9 Спољашња изолација, троструко застакљивање
1-1.9 Зидни зид од 50 цм дебљине, двоструки застакљени прозори
2-2.9 Зидни зидови, једноструко стакло са дрвеним оквирима
3-3.9 Неизолована соба

У овом случају допустимо да у овом случају пратимо и алгоритам за обрачун са примером - израчунавамо термичку моћ да радијатори производне собе од 400 квадратних метара висине 5 метара, дебљине 25 цм дебљине опеке и једно застакљивање. Ова слика је прилично типична за индустријске зоне.

Прихватамо да је температура најхладније петодневне недеље -25 степени Целзијуса.

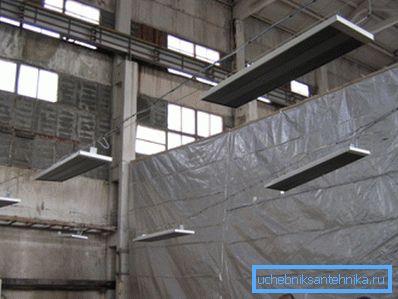

Индустријске просторије карактерише велики губици топлоте.
  1. За производне радионице, доња граница дозвољене температуре сматра се за +15 Ц. Дакле, Дт = 15 - (-25) = 40.
  2. Коефицијент топлотне изолације је једнак 2.5.
  3. Запремина собе је 400 * 5 = 2000 м3.
  4. Формула ће имати облик К = 2000 * 40 * 2.5 / 860 = 232 кВ (са заокруживањем).

Израчунавање уређаја за грејање

Челичне гвожђе, алуминијум и биметалне батерије, челични цевасти, панелни и плочасти радијатори, као и конвектори се широко користе у стамбеним просторијама за грејање.

Како утврдити топлотну снагу сваког уређаја?

За панеле, конвекторе, нераздвојиве цијевне батерије и плоче, можете се фокусирати само на карактеристике које произвођач даје. Они су увек присутни у пратећој документацији или на веб локацији произвођача.

За сегментне батерије са стандардном (500 мм) вертикалном величином, можете се усредсредити на следеће вредности топлотног тока:

  • Секција од ливеног гвожђа - 140-160 ваттс;
  • Алуминијум - 180-200;

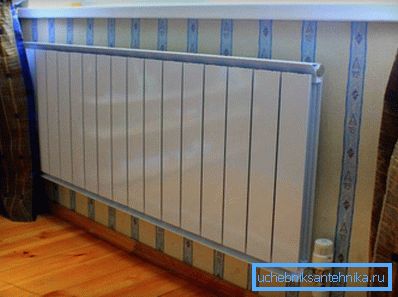

Алуминијумске батерије воде у специфичном преносу топлоте.
  • Биметални - 170-190.

Важна тачка: називна снага је назначена за разлику од 70 степени између радијатора и ваздуха у просторији. Ако је разлика већа од половине, специфични пренос топлоте ће се смањити за исти износ.

Дакле, када је потреба за топлотном снагом од 2,3 КВ, алуминијумски радијатор (200 В / секција) треба да има 2300/200 = 12 (са заокруживањем) секција.

Посебан случај

Типични радијатори за грејање у индустријским просторијама су челични заварени регистар. Ниска цијена материјала, заједно са високом чврстином, чини их много атрактивнијим од других решења.

Њихова моћ се може израчунати помоћу следећег алгоритма:

  • За једну хоризонталну цев је једнако К = 3,14кД * Л * 11,63 * Дт, гдје је Д пречник цеви у метрима, Л је његова дужина у метрима, а Дт је делта температуре између простора и расхладне течности.
  • У хоризонталном регистру вишекрака, фактор 0.9 се користи за израчунавање секција почев од другог.

Дакле, десетометарски регистар са једним одјелом пречника 250 мм, када се загреје прегрејаним паром (20 ° Ц) и на температури у радионици од 15 ° Ц, датиће 3.14 * 0.25 * 10 * 11.63 * (200-15) = 16.889 вати топлоте.

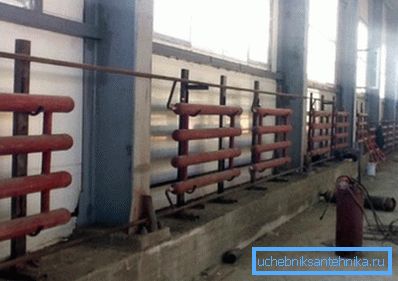

Индустријско грејање. Сви заварени регистри се користе као уређаји за грејање.

Закључак

Као што видите, примењене шеме прорачуна су релативно једноставне и сасвим разумљиве чак и за особу која је далеко од дизајнирања система грејања. Додатне тематске информације могу се, као и обично, наћи у видео снимку у овом чланку. Успехи!
