Израчун система грејања: како одабрати право грејање за ваш

Грејање куће у клими у Русији није луксуз, већ је витална нужност. Ако у градским условима не морате да размишљате о томе - постоје топлотне станице, топлотне и електране, котловске куће које ће у потпуности обезбедити становање за грејање, а онда у својој кући морате сами размишљати о свему.

У овом случају стан треба бити опремљен аутономним системом грејања. Пре инсталирања мреже, она мора бити пројектована и израчуната. То ћемо изгубити у овом чланку.

Израчунавање уређаја за грејање

Као носач топлоте обично је обична вода одабрана у својим кућама. И сам систем грејања може бити затворен или отворен.

Врста бојлера

Тип топлотног генератора који треба да изаберете, с обзиром на врсту енергије која је најприступачнија и јефтинија у вашем подручју.

Испод категорије уређаја према врсти горива који се користи.

1. Електрични котлови. Грејање куће на основу њих није баш популарно код нас, јер струја је скупа и може се испоручити са прекидима или падом напона. А за поуздан рад таквог уређаја потребан је стабилан систем напајања.
2. Уређаји чврстог горива. Најједноставније јединице. Руско тржиште представља многе своје моделе, и са ручним и аутоматским пуњењем горива. Цена најновијих аналогија, наравно, је већа.
3. Гасни агрегати. Ови уређаји имају високу ефикасност. Њихови тренутни модели имају потпуно аутоматизоване радне циклусе. Они су компактни са високим перформансама. Такав уређај је оптималан ако је ваш дом повезан са централном мрежом за снабдевање гасом.

Обрати пажњу! Направите рачун за напајање система грејања, обратите пажњу да се стално повећава цена гаса. Због тога је пожељно опремити грејну мрежу са системима уштеде енергије и аутоматизације.

1. Уређаји за течност. Ови котлови раде на дизел, керозин, мазут, нафтни рад. Они су високо продуктивни, практични, такво гориво је доступно и јефтино.

Слични генератори топлоте могу се ставити на дацхас, у кућице и куће. Међутим, течно гориво је ватроотпорно и експлозивно. Због тога, за резервоаре са њом, морате издвојити засебне просторије и пажљиво придржавати се сигурносних прописа.

Неке тачке за разматрање

1. Котлови за уље за грејање имају једну важну предност. Њихов горионик се може заменити за аналогни гас, а јединица ће моћи да ради на одговарајућој носиоцу енергије.
2. Од уређаја на чврсто гориво најбоље је поставити своје властите пиролизе. Они су најекономичнији, њихова ефикасност, захваљујући побољшаном дизајну, достиже 85%. Такве јединице имају два сандука. У првом од њих, гориво полако пали и емитује топлотну енергију, као и запаљиви (пиослични) гас. Посљедњи, заједно са ваздухом, улази у другу ватродну комору, гдје је запаљен, стварајући додатну топлоту.

1. Конвенционални котлови на чврста горива имају значајан недостатак - они не могу бити опремљени ефикасним системима аутоматизације. Због тога, неопходно је ручно поставити гориво на њих, сваких 4/6 сати.

Постоје модели јединица на које можете повезати бункер. Гориво из ње аутоматски улази у котао.

Међутим, траје не више од 1,5 дана. Затим морате ручно да учитате капацитет.

Израчун карактеристика

Након избора типа генератора топлоте, извођења пројектовања и прорачунавања система грејања, неопходно је одредити његов капацитет и опште карактеристике система.

Да би извршио прелиминарни прорачун, довољно је да се површина простора помножи са коефицијентом климатске снаге генератора топлоте. Резултат обрачуна је даље подељен са 10.

Ово је најједноставнија формула погодна за животне услове. Уз помоћ, могуће је извршити приближни прорачун и пројектовање система гријања са малим бројем познатих фактора.

Мало више о овим прорачунима.

1. Што се тиче загрејане површине, често се своди на све површине куће. Ово је грешка, јер По правилу се загревају само оне просторије зграде у којој је бар један зид спољашњи. Овај израчун топлинске технике је тачан, у којем се узимају у обзир само собе са спољним зидовима. Истовремено, мала продуктивност за котао се додаје резултатима калкулација. Потребно је за ситуацију када ће зима бити сурова за вашу област.
2. Коефицијент климатске моћи је веома важан за практичне прорачуне грејања. Њена вриједност зависи од подручја у којем се налази кућа.

• Дакле, за Центар Руске Федерације број је 1,3 / 1,6 кВ;
• за југ - 0,8 / 0,95;
• за северу Русије - 1.6 / 2.2.

Пример израчунавања система грејања (снага котла) за зграду од 100 м2 за централне регионе Руске Федерације:

Вк = 100 • 1.2: 10 = 12 кВ

Број батеријских секција

Упутство напомиње да је компетентни пројекат гријања немогућ без утврђивања потребног броја одељака радијатора. Овај параметар се може израчунати по најједноставнијој формули: површина просторија се помножи са 100, резултујућа цифра се дели са снагом једног дела радијатора.

Размотримо позиције формуле детаљније.

1. Загрејан простор. Снага уређаја за грејање израчунава се за сваку специфичну собу. Према томе, формула такође треба да обухвати и простор једне просторије. Међутим, постоји изузетак. Ако желите да будете топли у суседној соби, са оним у коме ће бити радијатори, онда се сумира површина обе просторије.
2. Број 100 је узет из СНиПа. То значи да је за 1 м2 дневних соба потребно 100 В топлотне енергије батерија.

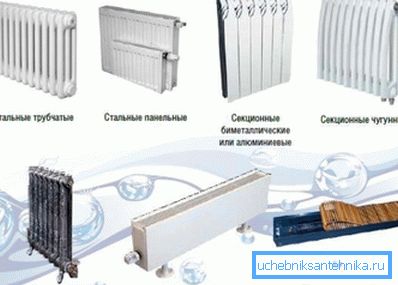

3. Перформансе једне радијаторске секције могу бити различите и зависе од материјала његовог израде и карактеристика дизајна. Када не можете прецизно одредити овај параметар, можете радити са вриједношћу од 200 вати. Једнак је просечној снази сваког дела модерних радијатора.

Дати смо конкретан пример израчунавања. Нека простор буде 20 квадратних метара. Снага једног дела изабраних радијатора је 170 В за то. Одредите број потребних секција:

Н = 20 • 100: 170 = 11.7 = 12.

Обрати пажњу! Ако је простор угаон или крај, а затим направити прорачуне, њихов укупан број се мора помножити са коефицијентом од 1,2. Тако добијате број сегмената радијатора, узимајући у обзир повећан губитак топлоте собе.

Специфични професионални прорачуни у формулама

Размислите како израчунавање и инсталирање система грејања од стране професионалаца.

Шта је хидраулички прорачун?

Задаци укупног хидрауличког израчунавања система укључују следеће.

1. Одређивање попречног пресека цјевовода и у том погледу - израчунавање запремине воде у систему грејања.
2. Проналажење величине притиска (радног притиска) у различитим деловима мреже.
3. Израчунавање падова притиска / главе.
4. Прецизно повезивање свих тачака мреже у динамичким и статичким модовима. Ово је неопходно како би се обезбедио дозвољени притисак и жељени притисак у систему.

Основне рачунске зависности

Заштитне карактеристике округлих конструкција карактеришу њихова отпорност на пренос топлоте (Ро).

1. Ово се изражава у формули: Ро = Рвн + Рк + Рв. Симбол Рвн је отпорност на пренос топлоте унутрашњег дела ограде, што је, заправо, описано као (м • 2 • ° Ц): Бм.
2. Рв = 1:? Ц. Овде? Ин је коефицијент топлотног повратка унутрашњости ограђених структура, једнак је 8,7 • (м • 2 • ° Ц): Бм.
3. РК је термички отпор затворене структуре са секвенцијално постављеним слојевима. Рц = Р1 + Р2 + ... + Рн + Рт спољног ваздуха.
4. Р1 =? /?. Овде? значи дебљина слоја у милиметрима, ех? - коефицијент топлотне проводљивости, који је описан као Бм: (м • 2 • ° Ц).
5. Рб је отпор при преносу топлоте са спољашње стране кућишта.
6. Рв = 1: Н. ? н је коефицијент топлотног повратка спољашњег дела ограде, изражен је као 23 • Бм: (м • 2 • ° Ц).
7. Коефицијент преноса топлоте к израчунава се према формули: к = 1: Ро.

Дакле, пре израчунавања система грејања израчунава се дебљина главног изолационог слоја.

Дати смо конкретан пример.

1. Спољни зид бетона:? = 2400 кг / м? /; ? 1 = 1,92 В / м • ° Ц; ? 1 = 100 милиметара.
2. Загревање од полиуретанске пене:? = 2400 кг / м?; = 1,92 В / м • ° Ц; ? = Ро-1: Ц-1: Н-1: 1.

Снага система

Термичка снага грејног система, у ватима, даје се према формули: Кц = Ко + Ки-Кб.

Овде:

• Ко је губитак топлоте у ватима кроз затворене структуре;
• Ки је губитак топлоте за загревање инфилтрационог ваздуха који пролази кроз врата, прозоре, уторе (В);
• Кб - улаз топлоте из кућних апарата, такође у ватима.

Хидраулички прорачун цевовода

Израчунавање запремине система гријања није могуће без хидрауличких калкулација пречника цевовода. Изводи се на већ утврђеним топлинским оптерећењима и израчунатом притиску (циркулацији) у систему.

На примјер, у двоцевној врсти мреже, главна циркулациона прстена се монтира у случајевима распадања цијеви од слепе врсте. Другим речима - кроз доњи радијатор најоптерећенијег и најдаљег од топлотног центра постоља.

У овој ситуацији можете користити калкулатор за израчунавање система грејања који се налази на Интернету или сами извршите прорачуне.

За то је неопходно утврдити помоћни параметар - просјечну вриједност специфичног губитка притиска, због трења (Рав, у Па / м), по метру цијеви. Формула изгледа овако:

Рцп =? • пп: Л; у па / м

У њему, симболи значе:

• ? - ово је коефицијент који узима у обзир губитак притиска, због локалних отпорности, од укупног израчунатог притиска (притисак циркулације), за мреже са присилном циркулацијом, овај параметар је 0,65;
• пп је расположиви притисак у пројектованом систему грејања, у паскалама;
• Л је укупна дужина циркулационог прстена, у метрима.

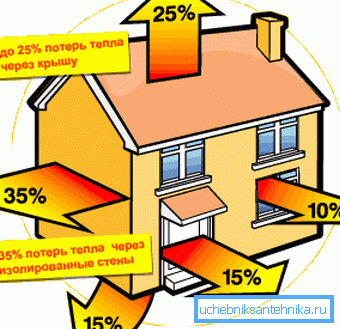

Собни губитак топлоте

Главни губитак топлоте Ко (у ватима), кроз омотач зграде, налази се према формули Ко = ф • к • (тв-тнн) • н.

Овде:

• к је коефицијент термичког трансфера кућишта;
• ф је израчуната површина ограђене структуре, у квадратним метрима;
• тв је температура ваздуха у соби, у степенима;
• тн - температура спољашњег ваздуха, у степенима;
• н је коефицијент који зависи од локације спољашње површине у односу на спољашњи ваздух.

Избор радијатора, на основу њихових карактеристика

Пре него што израчунате количину воде у систему грејања, бирајте врсту радијатора које ћете користити. У наставку је табела карактеристика свих сорти које се тренутно производе.

Закључак

Дуготрајно функционисање система грејања је могуће само уз одговарајуће прорачунавање и накнадно правилно инсталирање. Дакле, дизајн мреже треба узети врло озбиљно. Видео у чланку ће допунити информације.
