Израчунавање биметалних радијатора за површину, запремину и

Какав је прорачун биметалних радијатора на подручју становања? Како израчунати број одсека потребних за загревање куће или стана са нестандардном висином плафона? У нашем чланку ћемо покушати пронаћи одговоре на ова и нека друга питања.

Фазе израчуна

Израчунавање сегмената биметалног радијатора грејања састоји се од двије фазе:

1. Процјена потребе за топлотним капацитетом;

Напомена: по површини може се израчунати само стандардним (у складу са тренутном СНиП) изолацијом коверата за зграде и стандардном висином стропа (2,5 метра). У другим случајевима, шема поравнања је знатно компликована.

1. Поновни израчун топлотне снаге у броју секција узимајући у обзир топлотни флукс који одговара једном одсеку.

Топлотни ток до дела

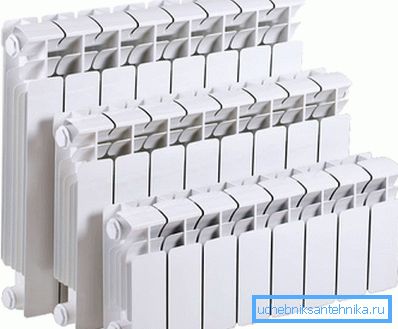

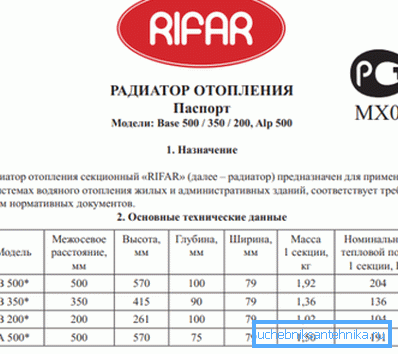

Почнимо са једноставним задатком. Израчунавање секције биметалног радијатора подразумијева потребу за референтним подацима - топлотним флуксом за један одсек. Ево процијењених вриједности за различите величине грејача:

Међутим, као што је уобичајено у таквим случајевима, трик је у детаљима.

• Произвођачи пријављују вредност протока топлоте за температуру хладњака у 90 ° Ц на температури у загрејаној соби + 20С (Дт = 70С). Трошак смањења температуре расхладног средства на +55 Ц (Дт = 55 Ц) је двоструко опадање снаге;

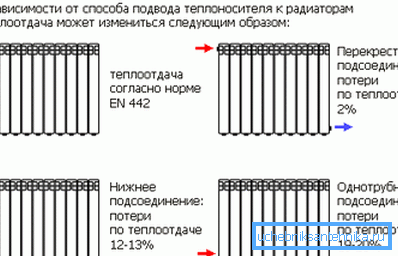

• Код бочне везе радијатора и његове значајне дужине, снага крајњих секција (после 10.) ће се смањити за 10-40%;
• Повезивање са доње на дно ће довести до смањења струје од 10 до 13%, али гарантује равномерно грејање у цијелој дужини;
• Дијагонални прикључак на било којој дужини батерије обезбеди пренос топлоте 2-3% испод номиналног;

• Притискивање крајњих делова током неколико година поново ће смањити пренос топлоте за 1,2-1,5 пута;
• На крају, уградња гријача у нишу или кутију такође ће имати штетан утицај на ефикасност грејања.

Савет: израчунавање снаге најбоље се врши са сигурносним фактором од 1,2. Прекомерна снага се може смањити загушењем уређаја помоћу конусног вентила или термичке главе.

Схеме

Једноставно израчунавање површине

Израчунавање површине биметалних радијатора је изузетно једноставно:

1. По 1 м2 загрејаног простора у пројекту постављена је термичка снага од 100 вати;
2. За хладне и топао регионе земље користи се корекциони фактор (од 0,7 за Краснодарску територију до 2,0 за Чукотку и Јакутију). Дакле, за простору од 15 метара на територији града Кхабаровск (регионални коефицијент од 1,6) биће потребно 15 * 100 * 1,6 = 2400 вати топлоте. Са снагом од 180 В, њихова минимална количина ће бити 2400/180 = 14 (са заокруживањем) комада.

Занимљиво: типичан калкулатор за израчунавање биметалних радијатора за грејање на веб страницама продаваца или произвођача користи само такав алгоритам за израчунавање. Додатни фактори, као што су степен изолације зграде или висине стропа, су изузетно ретки.

Израчунавање по запремини

Јасно је да ће се уз значајну висину плафона у стану потреба за топлотом драматично повећати: што је већа запремина ваздуха, потребно је више топлотне енергије да би се загријала на температури која одговара санитарним стандардима.

За собе нестандардне висине, често се користе неколико исправљених упутстава, имајући у виду низ додатних фактора:

• На 1 м3 запремине у пројекту се поставља 40 В термалне енергије;
• За углове и предње станове у стамбеној згради користи се фактор за измјену од 1,2, за екстремне подове, 1,3;
• За сваки прозор се додаје додатних 100 вата;

• Регионални коефицијент (0,7 - 2,0) такође се узима у обзир.

Урадимо то с властитим рукама да израчунамо потребу за топлотом собе са једним прозором који се налази у сред стамбене зграде у граду Јалти (Крим) димензија 4,6 к 5,7 метара и висине плафона 4,5 метра.

1. Запремина собе ће бити 4,6 * 5,7 * 4,5 = 118 м3;
2. Регионални коефицијент за Јалту (просечна јануарска температура +4 Ц) је 0,7; Не постоје други фактори корекције;
3. Потреба за топлотом ће бити (118 * 40 + 100) * 0,7 = 3374 вати;
4. Израчунавање броја секција биметалних радијатора грејања ће нам дати када део снаге од 180 вата вриједи 19

Подсјетимо: са таквом дужином гријача, прикључено је од дна до дна или дијагонално.

Израчунавање по запремини за не-стандардно загревање

Најопштија шема, која узима у обзир волумен просторије, температурску разлику са улицом и интегрални коефицијент изградње изолације: К = В * Дт * к / 860.

Са овим:

• Повер К добијамо у киловатима;
• Као Дт, користи се разлика између средње унутрашње температуре (за становање - санитарне норме температуре) и просечног минимума најхладнијег мјесеца зиме;

• к се узима из следеће табеле:

Хајде још једном да израчунамо потребу за топлотом за нашу собу у Јалти, али са неколико нових уводних:

• Зграда није изолована споља и направљена је од цигле. Дебљина зидова - 500 мм. Двоструко застакљивање;

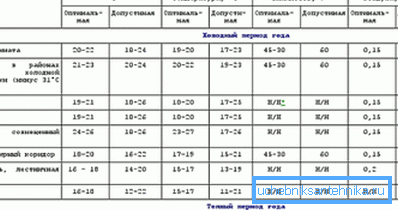

• Са санитарном нормом зимске температуре у стамбеном подручју од +18 Ц, просечан минимум јануара у Јалти је -3Ц.

Настављамо са прорачунима.

• Већ смо раније израчунали запремину простора - 118 м3;
• Дт је једнак разлици од + 18Ц и -3Ц - 21 степени;
• Коефицијент изолације је једнак 1.1;
• Израчунавање у цјелини ће имати облик К = 118 * 21 * 1.1 / 860 = 3.16 кВ, односно 3160/180 = 18 секција.

Закључак

Као што можете видети, примењене шеме прорачуна за уређаје за грејање су прилично разноврсне и предвидљиво дају неке варијације у резултатима. Сазнајте више о томе како израчунати биметалне радијаторе, помоћу видео записа у овом чланку. Успехи!
