Израчунавање грејања: како утврдити потребни топлотни

04-07-2018

Грејање

Ефикасност и економичност мреже мреже грејања директно зависи од правилно изабране снаге котла за грејање, преноса топлоте из радијатора за грејање и конфигурације цјевовода који транспортирају расхладно средство. Да не би дошло до грешака приликом избора климатске опреме, потребно је правилно израчунати потрошњу топлотне енергије за грејање.

Обично то ради техничар за грејање, али ако сами градите кућу, онда доле инструкције ће вам помоћи да извршите све прорачуне.

Пре почетка рада на пројектовању грејања, потребно је израчунати потребу за топлотом у кући

Фазе израчуна

Израчунавање топлинског инжењеринга грејне мреже за стамбене објекте, пословне зграде или производне хале врши се у складу са СНиП (грађевински кодови) 2.04.05-91, који се називају "Грејање, вентилација и климатизација".

Успоставили су методу израчунавања потребе за топлотном енергијом за грејање, коју користе појединачни програмери у изградњи сопствених кућа и радници сектора становања и комуналија приликом инсталације или модернизације климатских система стамбених зграда.

Овде је описана метода израчунавања моћи климатских система.

Према горе наведеном документу, израчунавање топлотне енергије укључује неколико корака. Кратак опис сваког од њих дат је у табели.

Сцена	Опис
Естаблисхмент оф хеат лосс	Потребно је израчунати потребну количину топлотне енергије узимајући у обзир количину изгубљене топлоте кроз структурне елементе зграде. Без овога, немогуће је изабрати снагу електричног или гасног котла, као и материјал и број сегмената радијатора. У већини случајева, ова вриједност се креће од 50 до 150 В по квадратном метру.Ако вриједност коју добијете другачије од тога, то значи: или сте направили грешку у прорачунима; или је неопходно хитно предузети мјере за загревање куће.
Температурни режим система грејања	Метода израчунавања топлотне енергије за загревање препоручује да се као основа узму следеће вредности: 75 ^окоЦ - котао; 65 ^окоЦ - радијатор за грејање; 20 ^окоЦ - температура ваздуха у соби. Са овом варијацијом, систем гријања воде који сте пројектовали ће испунити захтеве стандарда ЕН 442 "Термичка снага уређаја за грејање".
Снага измјењивача топлоте	Ова фаза је неопходна како би се утврдила вредност преноса топлоте са радијатора. На основу овог параметра, онда морате изабрати материјал батерија и број секција у њима.
Хидраулички прорачун	Овај корак је неопходан за одређивање пречника цјевовода, као и за снагу пумпе. Ако је израчунавање погрешно, јака хидрауличка отпорност цеви и радијатора неће дозволити да течност за хлађење нормално циркулише кроз цеви.
Снага бојлера	Израчунавање потрошње топлоте за грејање, из очигледних разлога, не може се учинити без одређивања снаге главне опреме за грејање. На крају крајева, тамо је загрејан грејни медијум, који се онда дистрибуира преко подручја радијатора и цјевовода климатског система.
Запремина система грејања	Још једна важна фаза је одређивање потрошње воде (другим ријечима, запремина расхладне течности, која је неопходна за потпуно пуњење система гријања). Ово је нарочито неопходно у случају да желите да грејате антифриз у мрежу за грејање.

Савјет! За све прорачуне, можете користити калкулатор. Али боље је користити један или други софтверски пакет. Рачунарски програм ће тачније узети у обзир све потребне факторе и смањити вријеме проведено на пројектовању.

Рачунарски програм ће помоћи у изради свих потребних прорачуна.

Након што се изврши прорачун топлоте утрошене за загревање стана, не заборавите да израчунате обим трошкова за куповину изабраног медијума за пренос топлоте. Можда ће цена бити превелика, у вези са којом је потребно тражити алтернативне или комбиноване методе загревања сопственог дома.

Метода термичког прорачунавања

Потребни сирови подаци

Пре израчунавања топлотне енергије за грејање, подаци се требају прикупљати на згради у којој ће бити инсталирана климатска мрежа.

Требаће вам:

Пројекат будућег или постојећег дома. Мора се причврстити на геометријске димензије просторија, као и спољне димензије зграде. Осим тога, бит ће вам потребна величина и број отворених прозора и врата.

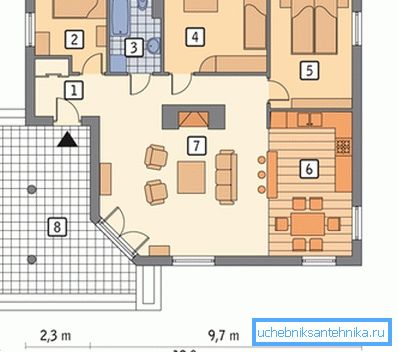

Да бисте израчунали капацитет гријања, морате имати кућни пројекат

Климатски услови подручја на којима се налази кућа. Морате одредити трајање грејне сезоне, оријентацију куће на кардиналним тачкама, просјечне дневне и просјечне мјесечне температуре и друге сличне информације.
Материјална и топлотна изолација зидова. То зависи од тога колико ће топлотна енергија бити пропуштена непродуктивно кроз различите елементе зграде.
Подне и плафонске конструкције и материјали. Ове површине су често узрок јаког губитка топлоте. Ако је то случај, препоручљиво је загрејати под и поткровље, а затим поново израчунати снагу система за грејање.

Формула за израчунавање топлотне снаге климатске мреже

За све инжењерске прорачуне, бит ће вам потребна више формула за израчунавање грејања. Заиста, како је поменуто у претходним одељцима, неопходно је успоставити многе важне техничке карактеристике система грејања.

Обрати пажњу! Неопходно је направити веома пажљиву обрачун: грејање, као и водоводни или канализациони системи, су сложене и скупе климатске мреже. Ако су направљене грешке у дизајну, надоградња ће бити потребна у току изградње. А трошак таквих догађаја понекад има прилично значајан износ.

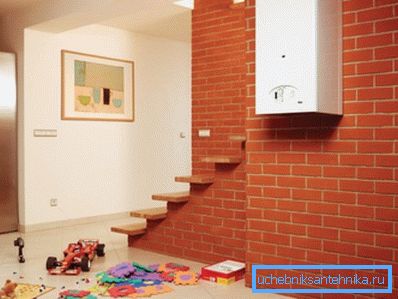

Прво морате знати колико моћ треба инсталирати у кући.

Најважнији параметар у израчунавању је снага котла за грејање, јер је она која делује као централни елемент климатске мреже. Да бисте то урадили, користите следећу формулу:

М_котао = Т_{код куће}* 20% где:

Т_{код куће}- потреба за топлотном енергијом куће у којој се уграђује грејање
20% - коефицијент који узима у обзир непредвиђене околности. То укључује пад притиска у главној мрежи гаса, тешке мразе, неизрачунане губитке топлоте приликом отварања врата и прозора, као и друге факторе.

Одређивање губитка топлоте

Да бисте израчунали потребу за топлотном енергијом у вашем дому, потребно је знати колицину губитка топлоте која се јавља кроз зидове, под и плафон. Да бисте то урадили, можете користити табелу која указује на топлотну проводљивост различитих материјала.

Име	Дебљина, цм	Коефицијент топлотне проводљивости
Пјена пластика	0.11	0.037
Стаклена вуна	0.12	0.041
Минерална влакна	0.13	0.044
Планирана дрва	0.44	0.15
Газирани бетон	0.54	0.183
Пена бетон	0.62	0.21
Брицк	0.79	0.27

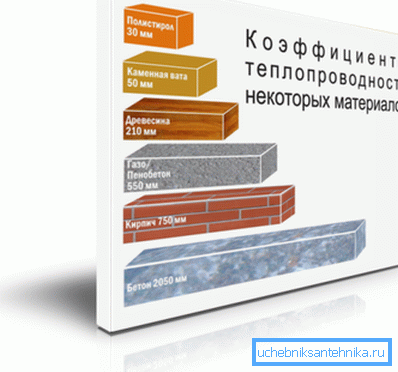

На слици - упоређивање топлотне проводљивости различитих материјала

Међутим, како би се правилно одредио губитак топлоте и израчунао снага котла, познавање коефицијента топлотне проводљивости материјала неће бити довољно.

Такође је неопходно укључити одређене измјене у формули за израчунавање:

Конструкција и материјал коришћених стаклених паковања:

обични дрвени прозори - 1.27;
пластични прозори са дуплим застаком 1;
полимерни прозорски оквири са троструком застаком 0.85.

Застакљивање подручја куће. Овде је све једноставно. Што је већи однос прозора на површину пода, већи је губитак топлоте зграде. За калкулације можете узети следеће коефицијенте:

Однос прозора / зида	Фактор корекције
0.1	0.8
0.15	0.9
0.2	1
0.25	1.1
0.3	1.2
0.35	1,3
0.4	1.4
0.5	1.5

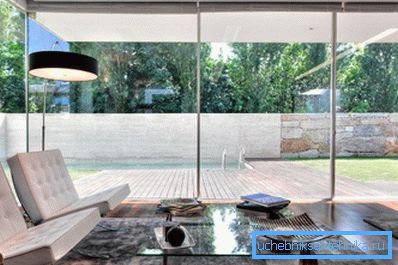

Што више прозора у кући, то је више губитак топлоте

Просечна дневна температура спољашњег ваздуха. Овај амандман се такође мора узети у обзир, пошто се при ниским вриједностима повећава коефицијент губитка топлоте кроз зидове и прозоре. За израчунавање се прихватају следеће вредности:

Температура	Фактор корекције
до - 10 ^окоСа	0.7
- 10 ^окоСа	0.8
- 15 ^окоСа	0.9
- 20 ^окоСа	1
- 25 ^окоСа	1.1
- 30 ^окоСа	1.2
- 35 ^окоСа	1,3

Број спољашњих зидова. Ако се соба налази унутар куће, онда је само један зид у контакту са спољним ваздухом - оним у којем се налази прозор. Међутим, собе или собе у угловима у малим кућама могу имати два, три и четири спољне зидове. У овом случају треба размотрити следеће факторе корекције:

једна соба - 1;
две собе -1,2;
три собе - 1.22;
четири собе - 1.33

Број спратова. Као иу претходном случају, број подова и (или) присуство поткровља утиче на губитак топлоте. У овом случају, потребно је да поднесете следеће вредности за измене:

присуство неколико спратова - 0,82;
Изоловани кров или поткровље - 0.91;
неогревени плафон - 1.

Број подова у кући такође утиче на топлотну проводљивост објеката.

Растојање између плафона и зидова. Као што знате, висока висина стропа повећава запремину простора, па је потребно више топлоте потрошити на грејање. Фактори у овом случају примјењују сљедеће:

Висина	Фактор корекције
2,5 метра	1
3 метра	1.05
3,5 метра	1.1
4 метра	1.15
4,5 метра	1.2

Да би израчунали грејање, неопходно је множити све наведене факторе и одредити Т_{код куће}према следећој формули:

Т_{код куће} = П_уд* К_обично * С, где:

Ф_уд- специфични губици топлоте (обично 100 В / м²)
То_обично- укупна корекција добијена множењем свих наведених фактора;
С је област стамбене изградње.

Израчунавање топлотног капацитета радијатора

Уређаји који загревају ваздух у собама су радијатори. Оне се састоје од неколико секција. Њихов број зависи од изабраног материјала и одређује се на основу моћи једног елемента, мереног у ватима.

Нудимо вредности за најпопуларније моделе радијатора:

ливено гвожђе - 110 В;
челик - 85 В;
алуминијум - 175 В;
биметални - 199 вати.

Ова вредност треба поделити са 100, што доводи до загревања простора за један део батерије.

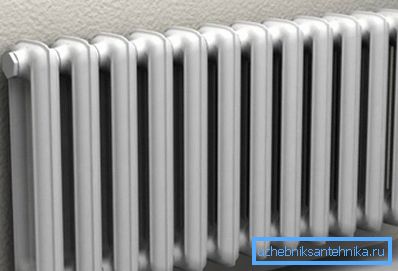

Број одељака у радијатору зависи од изабраног материјала радијатора и површине просторије.

Након тога одређује се потребан број одељака. Овде је све једноставно. Неопходно је подијелити простор у просторији гдје ће се батерија уградити у снагу једног елемента радиатора.

Морате такође узети у обзир измјене и допуне:

за угловну собу, препоручљиво је повећати потребан број секција за 2 или 3;
ако планирате да затворите радијатор са декоративним панелом, такође водите рачуна о неком повећању величине батерије;
у случају када је прозор опремљен широким прозрачним прозором, препоручљиво је поставити вентилациони роштиљ у њега.

Обрати пажњу! Овај начин израчунавања може се користити само када висина плафона у стандардној соби износи 2,7 метра. У свим осталим случајевима, требају се примијенити додатни корективни фактори.

Закључак

Израчунавање грејног капацитета система гријања је прилично сложен догађај, који се ипак може извршити независно, користећи информације које су вам пружене на пажњу. Међутим, запамтите да, поред тога, морају се израчунати и други параметри. Погледајте видео снимак објављен у овом чланку за више детаља.
