Израчунавање грејања у стамбеној згради и препоруке о избору

Овај чланак је упућен читатељу, који ће живјети у стану у држави након градитеља. По правилу, то подразумева трчање у стан и пригушене гранчице из подрума система грејања. Морамо научити како израчунати топлотну снагу грејних уређаја, а истовремено се упознати са препорукама о њиховом избору и инсталацији.

Типично стање стана у новој згради.

Задаци

Почнимо са формулацијом задатака.

Имамо следеће:

  1. Израчунајте количину топлоте потребна за одржавање удобне температуре у стану.
  2. Изаберите врсту грејача и њихову величину у зависности од потребе за топлотом.
  3. Одлучите о величини и материјалу цеви.
  4. Изаберите запорне вентиле.

Поред тога: ако је у вашем стану једини улаз за грејање за хоризонтално ожичавање, било би чудно да га не користите и не инсталирате мерач топлоте. Он је у могућности да обезбеди врло опипљиве уштеде на комуналним услугама у грејној сезони.

Мерач топлоте приликом уласка у стан.

Израчун топлотне енергије

То је могуће на два начина.

Обрачун површине

Једноставнија шема у којој се узима топлотна снага од једног киловата по 10 м2 површине. Поред тога, користе се и регионални коефицијенти:

Регион Коефицијент
Крим, Краснодарскиј крај 0,7 - 0,9
Москва, Ленинградскаа область 1.2 - 1.3
Сибериа, Далеки Исток 1.5 - 1.6
Чукотка, Акутиа 2.0

Дакле, за стан површине 74 м2 у новој згради у Јалти, потреба за излазом топлине износи 7,4 * 0,7 = 5,18 кВ.

За сада, једноставност није увијек праћена високом тачношћу прорачуна.

Предложена шема даје значајне грешке из неколико разлога:

  • Варијација висине плафона довешће до промене у запремини простора са њеном константном површином. Јасно је да ће грејање повећане запремине бити потребно више топлоте.
  • Оба прозора и врата су много више загрејана од зидова.. Логично је претпоставити да ће сваки додатни прозор повећати губитак топлоте.
Велики прозори нису само светло, већ и губитак топлоте.
  • Локација станова такође се не може занемарити.: на углу и на крају апартмана већи број зидова ће бити уобичајени са улицом.

Израчунавање по запремини

Због тога може се добити нешто прецизнија вриједност термичке енергије помоћу донекле компликоване методе:

  1. 40 вати топлоте се узима по кубном метру загрејане запремине.
  2. 100 вата се додаје сваком прозору. На улазним вратима - 200.
  3. За станове који се налазе у задњој кући, а поред фасаде, користе се и зидови са улицом, фактор од 1,2.
  4. Коначно, горе наведени регионални коефицијент се такође примјењује у овом случају.

Као пример, израчунајте потребу за топлотом за двособан стан у следећим условима:

  • Површина је 58 квадратних метара.
  • Висина плафона - 3 метра.
  • Укупан број прозора - 4. Улазна врата - једна.
  • Стан се налази на крају куће.
  • Сама кућа се налази у граду Комсомолск-на-Амуру на територији Хабаровскске Руске Федерације.
Зима у Комсомолску на Амуру.

Дакле:

  1. Запремина собе је 58 * 3 = 174 м3.
  2. Основна вредност топлотне енергије је 40 * 174 = 6960 вати.
  3. Четири прозора и врата ће додати 600 вати (100 * 4 + 200). 6960 + 600 = 7540.
  4. Додатни укупни зид са улицом ће приморати да помножи ову вриједност за 1,2. 7540 * 1.2 = 9048.
  5. Пошто су зиме у Комсомолску прилично тешке, узимамо регионални коефицијент једнак 1.6. 9048 * 1,6 = 14476,8 вати.

Избор уређаја за грејање

У продавницама опреме за грејање можете наћи следеће главне врсте грејача:

Тип Минимална цена секција, рубљи Просечан проток топлоте по одељку Радни притисак, кгф / цм2 Радна температура, Ц
Сегментни радијатор од ливеног гвожђа 400 160 9-12 110
Алуминијски секцијски радијатор 280 200 8-16 110
Биметални (челични + алуминијумски) секцијски радијатор 450 180 20-100 130
Челични регистар - - 16-25 150
Радијатор челичне плоче - - 8-12 110
Домаћи биметални радијатор Рифар Монолитх. Радни притисак - 100 атмосфера.

Наведите: приказујемо просечне вредности у оквиру статистике које су доступне аутору. Стварне карактеристике гријача могу се наћи у пратећој документацији или на веб локацији произвођача.

О овим грејачима корисно је знати неколико ствари.

  • Заједничка болест ливеног гвожђа батерија - интерсекционо цурење након неколико година рада. Паронит бртве између секција постепено губи еластичност. Потребно је хладити радијатор - а истовремено снижавање температуре промјене линеарне димензије секција изазивају пад.
  • Алуминијум обликује галвански пар са бакром. Вода, захваљујући соли раствореним у њему, је електролит. Потребно је комбиновати алуминијумске радијаторе са бакарним цјевоводима у заједничком кругу - а процес миграције јона који се јавља у њему изазваће брзу електрохемијску корозију батерија.

Напомена: у систему централног гријања, никада не знате који тип цеви се користи приликом инсталације вашег облога од стране ваших суседа.

Схема галванске корозије алуминијума. Процес се одвија са ослобађањем слободног водоника.
  • Главни недостатак регистара (који укључују цијевне челичне радијаторе) је депресивно низак топлотни флукс по јединичној запремини. Повезан је са прилично умереном топлотном проводношћу челика: нема смисла снабдети га развијеном фином једноставно зато што ће се крајеви ребара знатно хладити од хладњака.
  • Ламеларни радијатори имају сувише кратак век трајања (углавном не више од 10 година). Већина јефтиних уређаја за грејање ове врсте направљене су од нерђајућих челика; када зрачење или одлагање система грејања за лето, они кородирају изнутра.

Који услови ће морати радити уређаји за грејање? Стандардни параметри станице централног грејања су следећи: притисак - 3-4 кгф / цм2; температура је ограничена постојећим СНиП-ом иу било ком инжењерском систему стамбене зграде не може бити већа од 95 Ц.

Занимљиво је: у предшколским установама, температура расхладног средства је у потпуности ограничена на 37 Ц.

Ниској температури треба надокнадити број и величина батерија.

Изгледа да са таквим параметрима можете користити апсолутно све батерије: радне температуре и притисци у свим случајевима превазилазе оне које нам дају. Међутим, вреди размислити о томе да у стварним условима и температура и притисак система централног гријања може бити значајно већи.

Под којим околностима?

Дајемо пар примјера.

  • У тешкој прехладу са ниским параметрима грејања у становима постављена је неприхватљиво ниска температура. Један од најефикаснијих начина за решавање овог проблема у критичним ситуацијама је рад монтаже лифта без млазнице, са пригушеним заглављењем.
  • Систем грејања не прими смешу расхладне течности из директних и обрнутих цевовода, већ директно из доводног вода; у исто време, температура може да достигне 150 ° Ц, а притисак - 7 кгф / цм2.
  • Када покрећете систем грејања, препоручује се прво отворити кућиште на повратној цеви. Реза мора отворити изузетно споро; доводи се у потпуно отворену позицију тек након изједначавања притиска на стази и контури. Тек након отварања вентила на терену.
  • Бравар је неопходно брзо и брзо отварати било који вентил - а тзв. Хидраулични чекић ће се појавити у практично некомпресивном воденом медију. На предњој страни воде која пуни круг, притисак више не може да достигне 3-4, већ све 20-25 атмосфере.
Последице воденог удара.

Због тога је за централно грејање могуће са лаким срцем препоручити само две врсте грејача:

  1. Биметални радијатори. Они су језгро од челика отпорног на корозију са спољном шкољком од алуминијума. Челик обезбеђује механичку чврстоћу и отпорност на електрохемијску корозију, развијену алуминијумом са високом топлотном проводношћу.
  2. Ако можете приуштити да додијелите значајну количину простора за уређаје за грејање, можете користити челичне регистре.
Регистар грејања.

Израчунавање уређаја за грејање

Како одабрати оптималан број одељака радијатора за собу? Како израчунати топлотни капацитет регистра?

Обрачун потреба за собном собом је исти као и за цео стан. Нуанце: обрачун треба узети у обзир количину просторија без уређаја за гријање (ходник, купатило, тоалет).

Дакле, ако соба за грејање, која захтева 2 кВ, припада ходнику, за који је израчунавање дало вредност топлотног тока од 400 вати, требало би да бринете о куповини радијатора капацитета 2400 вати.

Радиатор

Да би се ова снага претворила у број делова биметалне батерије, довољно је поделити га кроз проток гријања наведен у документацији за један одељак. Са дијела снаге 180 вати, радијатор од 2400 В би требао имати 2400/180 = 14 (заобљени) секције.

Овде, међутим, постоји неколико суптилности.

  1. Произвођачи показују топлотни флукс за делта температуре између расхладног средства и ваздуха на 70 степени. Уколико желите да одржите + 20Ц у соби, радијатор треба загрејати до 90. Ако је температура делта половина - очигледно, излаз топлоте уређаја ће се смањити за пола и то ће бити надокнадјено додатним одељцима.
  2. Са дугачким радијатором, његови спољни делови ће бити знатно хладнији од првих од облоге. Једноставна инструкција ће помоћи у решавању овог проблема: прикључите уређај према шеми одоздо на дно.
Дијаграм ожичавања

Успут: са оваквом везом нећете имати проблема с силирањем радијатора. Проток расхладног средства кроз доњи манифолд ће носити све депоније.

Региструјте се

Како израчунати регистар ако је ваш избор на њему?

Топлотни флукс из једне хоризонталне цеви израчунава се формулом К = Пи * Дн * Л * к * Дт, у којој:

  • К - жељена вредност у ватима.
  • Пи је број пи узет 3.1415.
  • ДН - спољашњи пречник цеви у метрима.
  • Л је његова дужина (такође у метрима).
  • к - коефицијент топлотне проводљивости, узет за челичну цијев једнаку 11.63 В / м2 * Ц.
  • Дт - исте температурне делте између хладњака и ваздуха у просторији.

Будући да се грејање обично користи вишекоронске хоризонталне регистре, морате имати у виду да ће горњи дијелови дати топлоту узлазном току од доње цеви. Пошто је његова температура нешто виша од амбијенталног ваздуха, топлотни ток из ових секција ће бити мањи. Стога, за све одељке, осим првог, додатни фактор од 0,9 се користи у прорачунима.

Као пример, урадимо сопствене руке израчунавање снаге регистра са четири секције пречника 159 мм и дужине 3,2 метара на температури од 70 степени, а температура ваздуха у соби је + 18 ° Ц.

Четвороструки регистар грејања.
  1. Топлотни ток из првог дела ће бити једнак 3.1415 * 0.159 * 3.2 * 11.63 * (70-18) = 967 вати (заокружен на цијели број).
  2. Топлотни флукс из сваког од следећих секција је једнак 967 * 0.9 = 870 вати.
  3. Укупна топлотна снага је 967+ (870 * 3) = 3577 вати.

Цеви

Материјал

Које цијеви бисте требали радије приликом уградње система централног гријања?

Из горе наведених разлога, боље је напустити све врсте пластичних и метал-пластичних цеви за грејање.

У сувом остатку - само три опције:

  • Црне челичне цеви на заваривању.
  • Галванизирани челик на нитима.
  • Валовити нерђајући челик са цевним прикључцима.

Додајте неколико коментара на листу.

Црни челик са завареним спојевима је најпопуларније решење. У ствари, много је лакше заваривати секције заваривања него да се пробијају са навојем и подешавају величину цеви.

Чини се да цеви не треба рђати: систем грејања мора се напунити током целе године, што гарантује да унутрашња површина цеви не дође у додир са атмосферским кисеоником.

Инсталација грејања црним цевима.

Није било тамо.

Ако у већини станова постоје радијатори од ливеног гвожђа, пре или касније цурење између њихових дијелова постаје широко распрострањено. Пропуштање почиње тек пошто се заустави грејање: током грејне сезоне грејани одјекови свињског гвожда поуздано стиснују паронитне заптивке.

Погодите шта је лакше учинити за бравара - свакодневно се осјећате великим и свијетлим осјећајима с ремонтом батерије у становима или једноставно ресетирајте цијели склоп за љето?

Али галванизација одливака од ливеног гвожђа нема проблем рђања.

Постоји мишљење да де цинк премаз реагује са техничком водом и брзо се сруши. Аутор се усуђује да примети да је после пола века операције више пута отворио поцинковане стијене. Њихово стање се није разликовало од нових цеви.

Галванизација не захтева замену чак и након неколико деценија рада.

Коначно, нерђајуће валовите цеви привлаче два својства:

  1. Једноставна инсталација помоћу пара подесивих кључева.
  2. Могућност једноставне демонтаже фитинга и промјена конфигурације система.

Не постоје специфични проблеми или недостаци у нерђајућем челику. Произвођачи изјављују спремност цијеви да издрже хидраулички шок до 60 атмосфера и загревање до 150 Ц.

Пречник

Уобичајено се врши хидраулични прорачун за избор пречника цевовода, узимајући у обзир притисак у систему и ограничења брзине расхладне течности. Медјутим, говоримо о стану у којем је максимална дузина контуре ограницена на вредност од 30-40 метара. Ако је тако, можемо препоручити доста специфичне вредности.

Контур плот Уради то
Води до радијатора (до 10 секција) 15
Води до радијатора (преко 10 секција) 20
Хоризонтално ожичење између радијатора 20

Пажња: не мешајте даљински управљач (условни пролаз) са спољним пречником. За челичне цеви ДН 15, спољни пречник је приближно 20 мм.

Условни ход је приближно једнак унутрашњем пречнику цеви.

Вентили

Шта би требало да буде?

  • На улазу у стан на оба конца поставили су кугличне вентиле, у потпуности одсечене од њених стубова.
  • Након што вентил на извору не омета сакупљање (груби филтер). Не дозвољава песак или размак да заглави танке канале у својим батеријама.
  • Сваки радијатор је опремљен са доводним вентилом и удубљеном или термичком главом на повратној цеви. Затварање ће помоћи у смањивању трошкова врућине, како би их ускладили са вашим потребама.
  • Са доњим прикључком, Маиевски вентил се уграђује у један од горњег утикача радиатора који омогућава ослобађање ваздуха.

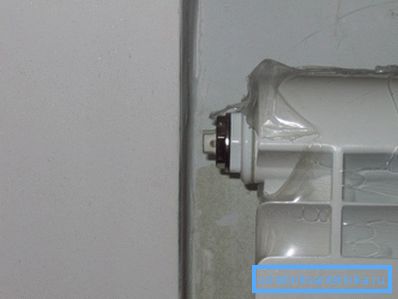

На фотографији - кран Мајашког у горњем саобраћајном јаму.

Закључак

Надамо се да ће наше препоруке бити корисне за читаоце у пројектовању и изградњи гријања у свом стану. Као и обично, видео прилог у чланку садржи додатне тематске материјале. Успехи!
