Израчунавање пречника цеви за грејање: формуле и примери

Како се израчунава пречник цеви за грејање код познате снаге котла? Како израчунати минимални пречник за посебан део контуре? У овом чланку морамо да се упознамо са формулама које се користе у прорачунима и пратимо познанства са примерима калкулација.

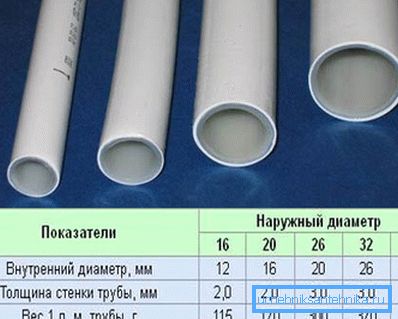

Научићемо како израчунати унутрашњи пречник цеви. Вриједно је запамтити да су обично означени спољашњим.

Зашто ти је то потребно?

И заправо - зашто је потребно израчунати пречник цеви за грејање? Зашто једноставно не узимати очигледно превелике цеви? На крају крајева, тиме ћемо се заштитити од претерано споро циркулације у кругу.

Овај приступ има неколико озбиљних недостатака.

  • Потрошња материјала и, сходно томе, цена по метру се повећава пропорционално квадрату пречника. Трошкови неће бити пени.

Напомена: За одржавање истог радног притиска са повећањем пречника цеви потребно је повећати дебљину зида, што додатно повећава потрошњу материјала.

  • Једнако важно, повећани пречник цевовода значи повећање запремине расхладне течности. и, сходно томе, повећана термичка инерција система. Дожиће се дуже и хладније дуже, што није увек пожељно.
  • На крају, са отвореним полагањем густих цеви за грејање, они неће стварно декорирати просторију, а када су скривени, повећавају дубину стробе у зидовима или дебљини естриха на поду.

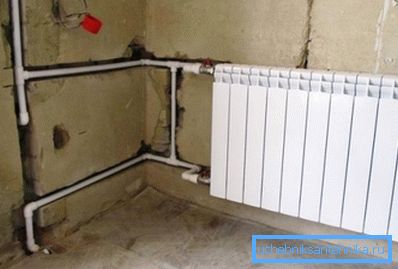

Мање тешке цеви у жлебовима је много теже.

Формуле

Пошто ми, драги читалац, не посећујемо се на добијање дипломе инжењера за грејање, нећемо се попети у џунглу.

Једностављени прорачун пречника цеви за грејање врши се према формули Д = 354 * (0,86 * К / Дт) / в, у којој:

  • Д је потребан пречник у центиметрима.
  • К - топлотно оптерећење на одговарајућем делу кола.
  • Дт је делта температуре између линије за довод и повратак. У типичном аутономном систему, то је око 20 степени.
  • в је проток течности за хлађење у цевима.

Изгледа да нам требају неки подаци за наставак.

Да би израчунали пречник цеви за грејање, потребно је:

  1. Сазнајте у којој максималној брзини може да се помери расхладна течност.
  2. Научите како израчунати топлотну снагу целог система и његових појединачних секција.

Брзина хладњака

Она мора испунити пар граничних услова.

Са једне стране, течност за хлађење би требало да се окрене у кругу око три пута на сат. У супротном, негативна температурна делта ће се значајно повећати, због чега загревање радијатора није равномерно. Поред тога, у тешкој хладноћи, добијамо веома реалну могућност одмрзавања најхладнијих делова кола.

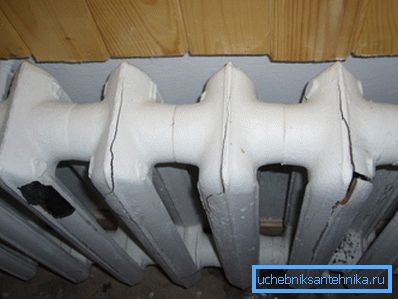

Споро циркулација је довела до одмрзавања радијатора.

Са друге стране, изузетно велика брзина ствараће хидрауличну буку. Да би заспали буку воде у цевима, задовољство је, рецимо, за аматера.

Ваљан је распон протицаја од 0,6 до 1,5 метара у секунди; у исто време, максимална дозвољена вредност од 1,5 м / с се обично користи у прорачунима.

Термичка снага

Овде је дијаграм његовог израчунавања за нормализовану топлотну отпорност зидова (за центар земље - 3,2 м2 * Ц / В).

  • За приватну кућу, 60 вати по кубном метру собе се узима за основну снагу.
  • Они додају 100 вата на сваки прозор и 200 вата на свака врата.
  • Резултат је помножен регионалним коефицијентом у зависности од климатске зоне:
Просечна јануарска температура Коефицијент
-40 2.0
-25 1.6
-15 1.4
-5 1
0 0.8
Просјечна јануарска температура на мапи земље.

Тако ће захтевати простор од 300 м2 са три прозора и врата у Краснодару (просечна јануарска температура је + 0,6 ° Ц) (300 * 60 + (3 * 100 + 200)) * 0,8 = 14,800 вати топлоте.

За зграде чија се топлотна отпорност зидова знатно разликује од нормализованог, користи се још једна поједностављена шема: К = В * Дт * К / 860, где:

  • К је потреба за топлотом у киловатима.
  • В је запремина загрејаног простора у кубним метрима.
  • Дт је разлика у температури између просторије и улице на врху хладноће.

Користан је: боље је подићи температуру у соби са одговарајућим санитарним стандардима, уличну температуру - просјечни минимум у протеклих неколико година.

  • К - коефицијент изолације зграде. Где добити своје вриједности? Упутство ће се наћи у следећој табели.
Коефицијент изолације Опис уграђених структура
0,6 - 0,9 Пена или минерална вуна, изоловани кров, троструко застакљивање енергије
1, -1.9 Опека која се налази у једном и полу циглу, једнокоморни двоструки прозори
2 - 2.9 Опека, прозори у дрвеним оквирима без изолације
3-4 Полагање у полу-циглу, застакљивање у једној нит

Где да узмете терет за посебан део кола? Израчунава се запремином собе која се загрева овом одељком, једном од горе наведених метода.

Пример израчуна

Дакле, у теорији знамо како израчунати пречник цеви за грејање.

Потврдимо теоријско знање са праксом и извршимо израчунавање за следеће услове:

  • Треба израчунати пречник пуњења у приватној кући од 100 квадратних метара.
  • Висина плафона у кући је 2,8 метара.
  • Зидови су кадица дебелих бетонских блокова Д600 дебљине 40 цм са спољашњим пенастим слојем дебљине 150 мм.
Пјенасти премаз ће смањити губитак топлоте на минимум.
  • Кућа се налази у Комсомолску на Амуру на територији Хабаровск (просечна минимална температура у јануару је -30,8 степени Ц). Унутрашња температура је узета једнако +20 Ц.

Прво, израчунамо потребу за топлотном енергијом.

Изолација јасно обезбеђује топлотну отпорност од нормализованог, што нас приморава да пређемо на другу од горе наведених шема израчунавања.

  1. Унутрашња запремина куће је 100 * 2.8 = 280 м3.
  2. Делта температура између улице и куће у најгорем случају за нас ће бити једнака 50 степени.
  3. Коефицијент топлотне изолације претпоставља се да је 0,7.
  4. Процењени капацитет кућног грејног котла мора бити најмање 280 * 50 * 0,7 / 860 = 11,4 кВ.

Остаје извршити стварни прорачун пречника цеви за грејање. То ће бити једнако 354 * (0,86 * 11,4 / 50) / 1,5 = 2,4 цм, што одговара челичној ВГП цеви ДН 25 или цеви од полипропилена са спољним пречником од 32 мм.

У фото-полипропиленском пуњењу грејања.

Закључак

Подсећамо се да смо дали изузетно поједностављене шеме прорачуна. Као и увек, читалац може да пронађе додатне информације о садржају на видео снимку приложеном члану. Успехи!
