Израчунавање пречника цеви за грејање је важна фаза у

Када је у питању уградња система грејања, цесто се цеви изаберу једноставно на основу савета пријатеља или препорука продаваца у продавници. Израчунавање пречника цеви за грејање се не врши увек.

Избор величине случајно, постоји ризик да ће систем грејања радити неефикасно.

Утицај пречника на рад грејања

Упутства за инсталацију система за грејање вероватно неће утицати на израчунавање цјевовода (такође пронаћи како израчунати пречник цеви за грејање).

У међувремену, када се креће кроз цев, расхладна течност се сусреће са неколико врста отпорности, и то треба узети у обзир при избору стандардне величине:

• зидни трење. Због тога је део брзине изгубљен;
• губитак брзине приликом кретања. Спајање око стана се не може изводити без окрета (осим тога, да ли се окреће под углом од 90?);

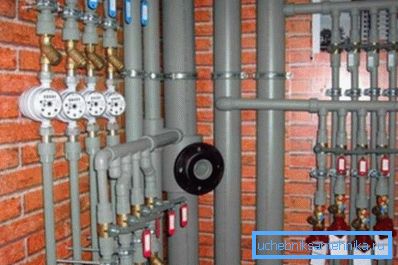

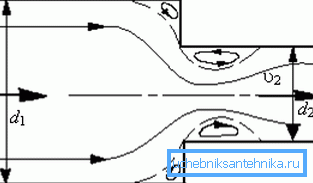

• промена промјера. Ако покушате да користите различите величине приликом расподјеле у стан, онда ће отпорност на ток посматрати и на мјестима коњугације различитих величина.

Обрати пажњу! Сужење пречника цеви за гријање је непожељно. Када се жичите око куће морате користити исту величину. Изузетак је дозвољен у случају велике дужине циркулационе петље, у ком случају је могуће повећати брзину расхладне течности смањењем Д.

Што се тиче самог цевовода, његова главна карактеристика која утиче на кретање течности за хлађење може се назвати унутрашњим пречником (Д). Што је мањи, то је већи притисак и обрнуто - док Дв расте, притисак у систему пада. Ово треба узети у обзир приликом избора пречника цеви за грејање.

Уобичајена грешка аматерских водоинсталатера повезана је са овом појавом. Сигурни су да ако узмете већу величину, више радијатора ће проћи кроз радијаторе и простор се брже загријати.

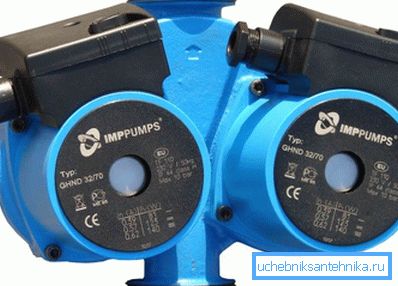

Заправо, ефекат ће бити супротан - због пада притиска, батерије ће остати хладне. У овом случају може уградити моћнију циркулациону пумпу, али цијена таквог решења је велика, много је лакше изабрати прави пречник.

Пример израчунавања система грејања

По правилу, поједностављена прорачунавања врши се на основу параметара као што су запремина простора, ниво изолације, проток течности за хлађење и разлика у температури у улазним и излазним цевоводима.

Пречник цеви за грејање са присилном циркулацијом одређује се у следећем низу:

• утврђује се укупна количина топлоте која се мора снабдевати у просторији (излаз топлоте, кВ), а можете се фокусирати на податке таблице;

• тражити брзину кретања воде, одредити оптимални Д.

Израчун топлотне енергије

Као пример, биће стандардна соба димензија 4,8 к 5,0 к 3,0 м. Круг грејања са присилном циркулацијом, неопходно је израчунати пречник цеви за грејање за повезивање станова. Основна формула је следећа:

у формули се користи следећа ознака:

• В је запремина собе. У примјеру је једнако 3.8 • 4.0 • 3.0 = 45.6м³;
• ?т је разлика између температуре на улици и у соби. У примјеру, узети 53? Ц;

• К је посебан коефицијент који одређује степен изолације зграде. Генерално, његова вриједност је у опсегу од 0.6-0.9 (користи се ефективна топлотна изолација, под и кров су изолирани, инсталирани су барем двоструки прозори) до 3-4 (зграде без топлотне изолације, на примјер, кабине). У примјеру се користи међусобна варијанта - стан има стандардну топлотну изолацију (К = 1,0 - 1,9), прихваћен је К = 1,1.

Укупна топлотна снага би требала износити 45.6 • 53 • 1.1 / 860 = 3.09 кВ.

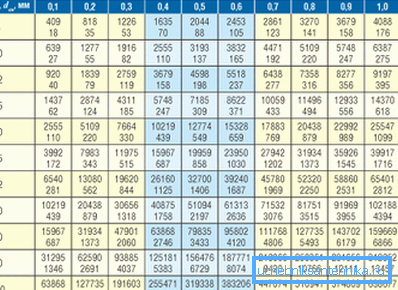

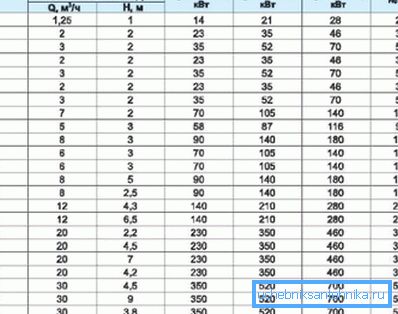

Можете користити табеларне податке.

Одређивање пречника

Пречник цеви за грејање је одређен формулом

Где се користи запис:

• ?т- температурна разлика расхладне течности у цевоводима за довод и одвод. С обзиром на то да се вода испоручује на температури од око 90-95 ° Ц, а има времена да се охлади на 65-70 ° Ц, разлика у температури може се узети као једнака 20 ° Ц;
• в-брзина кретања воде. Нежељено је да прелази 1,5 м / с, а минимални дозвољени праг је 0,25 м / с. Препоручује се да се заустави при брзини од 0,8 - 1,3 м / с.

Обрати пажњу! Погрешан избор пречника цеви за грејање може довести до пада брзине испод минималног прага, што ће узроковати заглављивање ваздушног саобраћаја. Као резултат тога, ефикасност рада постаје нула.

Вредност Днн у примеру ће бити в354 • (0,86 • 3,09 / 20) / 1,3 = 36,18 мм. Ако обратите пажњу на величине, на пример, ПП-пипелине, јасно је да једноставно нема таквих Днн. У том случају, само изаберите најближи пречник цеви за пропилен за грејање.

У овом примеру можете одабрати ПН25 са Дв 33.2 мм, то ће довести до благог повећања брзине течности за хлађење, али ће и даље остати у прихватљивим границама.

Карактеристике система грејања са природном циркулацијом

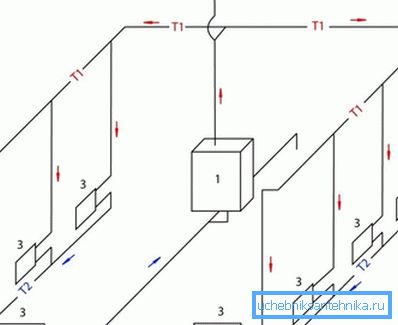

Њихова главна разлика је у томе што они не користе циркулациону пумпу за стварање притиска. Течност се помера гравитацијом, након загревања, гурне се нагоре, затим пролази кроз радијаторе, хлади се и враћа на котао.

У поређењу са системима са присилном циркулацијом, пречник цеви за грејање са природном циркулацијом треба да буде већи. Основа рачунања у овом случају је да притисак циркулације прелази губитке трења и локалне отпорности.

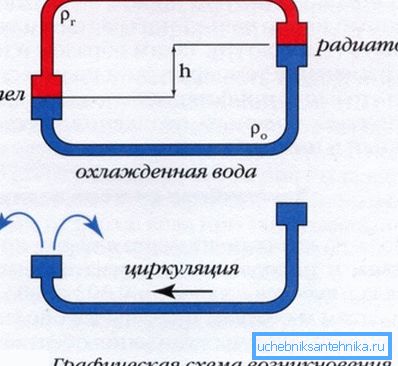

Да не би сваки пут израчунавали вредност притиска циркулације, постоје посебне табеле за различите температурне разлике. На примјер, ако је дужина цјевовода од котла до радијатора 4,0 м, а разлика у температури је 20 ° Ц (70 ° Ц у излазу и 90 ° Ц у напајању), онда циркулациони притисак износи 488 Па. На основу тога, брзина расхладне течности се бира променама Д.

При изради прорачуна с властитим рукама, обавезна је и прорачунавање верификације. То значи да се калкулације врше у обрнутом реду, сврха теста је да се утврди да ли губици услед трења и локалног отпора не прелазе притисак кружења.

Сумирајући

Израчунавање цевовода за грејање је веома важан задатак у фази пројектовања. Информације у чланку ће вам омогућити да самостално израчунате систем грејања, тако да је загарантована удобна микроклима у кући (погледајте чланак који су цеви за грејање боље: анализа 4 најчешћих опција).

У видео снимку у овом чланку, израчунавање цјевовода врши се уз дозвољену брзину.
