Израчунавање снаге радијатора по површини, запремини и

Како израчунати снагу радијатора грејања за собу са познатим параметрима? Да ли је овлашћени произвођач проглашава моћ грејалице? Могу ли неки фактори утицати на ефикасност уређаја? Хајде да схватимо.

Оптималан избор батерије ће смањити трошкове грејања.

Потражња за топлотом

Израчунавање снаге радијатора у стану може се извршити:

  • У собама са стандардом за стамбене зграде са висином плафона (2,5 - 2,7 м) - преко простора собе за загревање;
  • Са вишом висином плафона - на загрејаном волумену.

Поред тога: потребно је узети у обзир велики број додатних фактора како би се постигла максимална тачност резултата. То укључује број прозора, структуру застакљивања, локацију стана у кући (у средини или на периферији зграде), дебљине зидова и климатске зоне.

Обрачун површине

Најједноставнија схема прорачуна за подручје изгледа овако:

  1. На 1 м2 површине у пројекту се поставља 0,1 киловата термалне енергије;

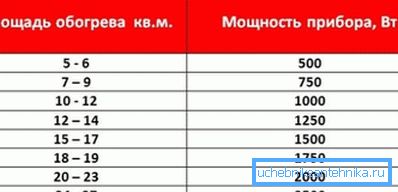

На веб страницама произвођача опреме за гријање можете пронаћи калкулатор за израчунавање капацитета радијатора за гријање користећи само такав алгоритам.
  1. У хладним или топлим климатским зонама користи се корекциони фактор. Губитак топлоте кроз омотач зграде је линеарно зависно од разлике у температури са улицом.

Ево вредности коефицијента за различите вредности просјечне температуре најхладнијег мјесеца зиме:

Авераге Јануари Температуре, С. Коефицијент
0 и више 0.8
-15 1.2
-30 1.6
-40 2

Дакле, за стан од 70 м2 у Иакутску (просечна јануарска температура је -38,6 ° Ц), потребно је 70 * 100 * 2 = 14000 вати топлоте.

Зима в Акутск.

Шема је једноставна, али у потпуности игнорише одређени број наведених фактора. Они се узимају у обзир у алгоритму за израчунавање топлотне снаге по запремини.

Израчунавање по запремини

Како израчунати моћ радијатора са познатом количином станова?

  • 40 вати термалне енергије узима се по кубном метру запремине;
  • За собе које се граничу са улицом користи се фактор од 1.2, за екстремне подове, 1.3;
  • 100 вата се додаје сваком прозору;
  • Користи се регионални коефицијент који је већ дат у горњој табели.

Наведите податке претходног задатка поравнања: стан од 70 м2 има висину плафона 3,2 метара и 4 прозора; Налази се у центру зграде на првом спрату.

  1. Запремина стана је 70 * 3,2 = 224 м3. Основна топлотна снага је 224 * 40 = 8960 вати.
  2. Први спрат ће нас приморати да искористимо фактор од 1.3: 8960 * 1.3 = 11648 вати.
  3. Виндовс ће повећати већу потребу за топлотом: 11648+ (5 * 100) = 12148 вати.
  4. Коначно, ожиљавање јануара од 60 степени ће такође направити сопствена подешавања: 12148 * 2 = 24296. Лако се види да је разлика са првим методом обрачуна прилично импресивна.

Израчунавање по запремини и степен загревања

Претходна схема је добра за све осим оне: примењује се само за стандардну изолацију спољашњих зидова зграде која одговара тренутном СНиП-у. Шта ако је знатно боље или лошије?

Становањске зграде се све више испоручују са изолацијом фасада.

У овом случају, инструкција израчуна се сведе на формулу К = В * Дт * к / 860.

У њему:

  • В - кубни волумен собе;
  • Дт је разлика између очитавања термометара у стану и на улици;

Напомена: просечна температура најхладније петодневне недеље узима се као улична температура.

  • к - следећи фактор у зависности од степена изолације зграде.
Опис изолације К
Пена од вуне или минералне вуне, прозори са двоструким застаком енергије који штеде енергију 0.6-0.9
Опеке или камени зидови од 50 мм дебљине, једнокоморни двоструки прозори 1-1.9
Зидни зидни зидови (у цигли), једногласно застакљивање 2-2.9
Недостатак изолације (индустријски објекти) 3-4

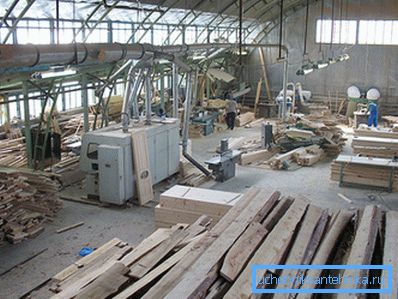

У индустријским условима, изолација ретко се озбиљно узима у обзир.

Хајде још једном да урадимо своје руке да израчунамо потребу за топлотом за наш стан у Иакутску, користећи нови уводни:

  • Просечан минимум јануар -41,5 С;
  • Кућа је изолована споља и опремљена је троструким прозираним прозорима (к = 0,8). Сви нови домови у Иакутији одговарају овом опису.

Обим стана који смо раније израчунали износи 224 м3. Дт на собној температури од +22 Ц ће узети вредност 22 - (-41.5) = 63,5 Ц.

Према нашој формули, К = 224 * 63,5 * 0,8 / 860 = 13,2 кВ.

Снага инструмента

Како израчунати снагу челичног грејног радијатора или алуминијумске сегментне батерије?

  • За конвекторе, панелне радијаторе и друге интегралне производе сложеног облика, можете се ослонити само на документацију произвођача. Карактеристике уређаја су увек присутне на свом званичном сајту.

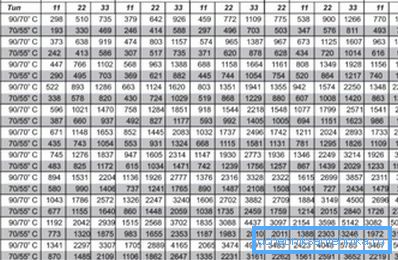

Табела за израчунавање моћи челичних радијатора Керми грејање, у зависности од њихове линеарне димензије.
  • За секцијске уређаје, поред истих података, можете се концентрирати и на следеће вредности:
Материјал радиатора Топлотни ток, В / секција
Ливено гвожђе 160
Биметал (челик + алуминијум) 180
Алуминијум 200

Израчунавање моћи челичних грејних радијатора од челичних цеви (хоризонталних регистара) може се извести према следећем алгоритму:

  1. Излаз топлоте првог одељка (доња цев) у ватима је Д * Л * Дт * 36,5, гдје је Д спољни пречник секције, Л је његова дужина, а Дт је делта температура између површине уређаја и ваздуха у просторији.

Пажња: све вриједности уносе се у СИ јединице; Пре свега, пречник се претвара у бројила.

  1. Излазна снага следећих секција израчунава се са факторима од 0,9, будући да се налазе у топлом узлазном ваздушном току.

Дакле, за уређаје са четири секције са пречником пресека 108 мм и дужином од 4 метра са +20 унутра и +80 на површини регистра, пренос топлоте ће бити једнак 0.108 * 4 * (80-20) * 36.5 + 0.108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (заобљени) вати.

На слици је регистар грејања са четири дијела.

Занимљиво је: са истим димензијама, регистар челика даје много мање топлоте него алуминијумски или биметални радијатор. Прво, ниска цена је атрактивна у овим уређајима: јефтиније ВГП цијеви се користе као материјал за њихову производњу.

Ограничавајући фактори

У неким случајевима стварна снага уређаја за гријање је знатно мања од назива.

Шта може довести до смањења ефикасности?

  • Смањивање температурне разлике са ваздухом. Произвођачи указују на карактеристике уређаја за Дт = 70 Ц; када хлађење расхладне течности или загревање зрака у просторији, ефективна снага ће се смањити.
  • Грешка у избору шеме везе. Са малим (до 10 секција) дужине уређаја, пожељно је да преферирате бочну везу; са више секција - дијагонално или доње до дно.
  • Ограничење конвекције. Разноликост сита, ниша и канала може смањити пренос топлоте за 15 - 30%.

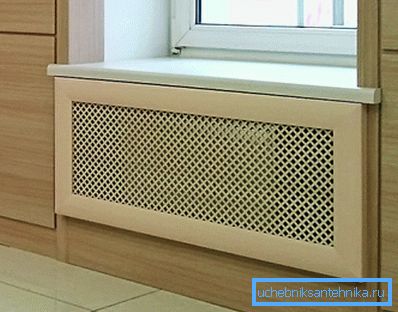

Декоративни екрани спречавају природну конвекцију топлог ваздуха.

Закључак

Надамо се да ће горње шеме рачунања помоћи читаоцу да дизајнира ефикасно грејање за свој стан. Додатне тематске информације можете наћи на видео снимку у овом чланку. Успехи!
