Израчунавање уређаја за грејање: једноставне шеме

Како израчунати параметре грејача за собу са познатим карактеристикама? У овом чланку ћемо се упознати са неколико једноставних шема које обезбеђују прихватљиву тачност резултата. Нећемо се попети у џунглу: све прорачуне се могу ручно рађати са особом која је далеко од топлоте. Па иди.

Оно што мислимо

Хајде да прекинемо велики задатак у мале фазе.

Потребно нам је:

1. Научите да процените потребу за собом у топлоти.

Напомена: боље је имати обрачунске шеме у вашем арсеналу за обе куће са нормализованом отпорношћу на пренос топлоте, као и за зграде са знатно бољом или лошијом квалитетом изолације.

1. Научите како прерачунати грејање гријача у броју секција радијатора.
2. Сазнајте како проценити моћ уређаја који се не састоје од стандардних секција.

У том редоследу, идите даље.

Термичка снага

Дали смо два начина да је процијенимо.

За нормализовану топлотну отпорност

За зграде које испуњавају захтеве СНиП-а 23-02-2003 Топлотна заштита зграда, потреба за топлотом се може израчунати према следећој схеми:

• Основна вредност је подузета једнако 40 вати по кубном метру загрејане собе или стана.
• Помножава се фактором у зависности од смештаја собе.

• 100 вати топлоте додају се у сваки прозор величине стандарда, а 200 до врата која воде до улице.
• Уведен је регионални коефицијент.

Хајде да израчунамо потребу за топлотном снагом за собу димензија 4 * 5 * 3 метара у граду Комсомолск-на-Амуру на територији Хабаровск.

Соба је угао са два прозора.

1. 40 вати по коцки дају 40 * 4 * 5 * 3 = 2400 вати.
2. Пошто је простор угао, користимо фактор од 1,2. 2400 * 1.2 = 2880.
3. Пар прозора ће погоршати ситуацију. 2880+ (2 к 100) = 3080 вати.
4. Климатска зона ће направити своја подешавања. 3080 * 1,6 = 4928 вати.

Нуанце: ако у стану има просторија без грејних апарата, њихова запремина треба такође узети у обзир приликом израчунавања. Дакле, ако се у нашу собу припоји ходник величине 4 * 1 * 3 метра, топлотна снага се мора израчунати за (4 * 5 * 3) + (4 * 1 * 3) = 72 м3 загрејане просторије.

За нестандардно загревање

Ако је квалитет изолације много бољи или лошији од препорученог СНиП-а, формула К = В * Дт * К / 860 се користи за процјену потребе за топлотом, у којој:

• К - цењена снага у киловатима.
• В је запремина собе у кубним метрима.
• Дт је максимална разлика у температури између унутрашњег и спољашњег ваздуха.
• К - коефицијент изолације. Његова вриједност се може приближно процијенити, водити сљедећом табелом:

Параметар Дт се обично узима као разлика између вредности унутрашње температуре које препоручује СНиП и просечног минимума најхладнијег мјесеца у последњих неколико година. Усредсређивање на апсолутни минимум ће бити неко сортирање: ако је, рецимо, на Криму случајно -25, онда само једном на неколико година за један или два дана.

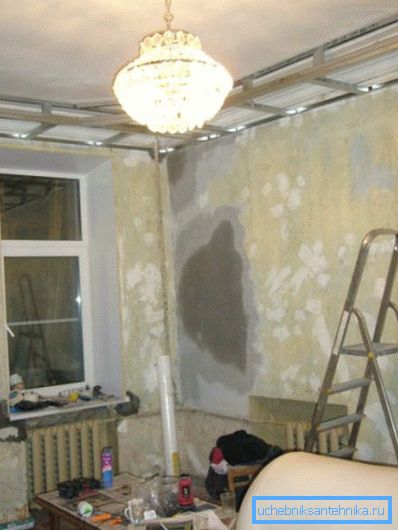

Хајде да израчунамо топлотну снагу исте просторије у Комсомолску на Амуру, наводећи да су прозори у њему опремљени двоструким прозорима, а дебљина зидова од цигле је 60 центиметара.

1. Запремина собе је 4 * 5 * 3 = 60 м3.
2. Минимална собна температура за угловну просторију у овој климатској зони утврђена СНиП је + 22 Ц.
3. Просјечни минимум јануара је -30,8 Ц.
4. Коефицијент топлотне изолације износи 0,8.

Израчунавање грејних уређаја за нашу собу ће изгледати као К = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 кВ. Лако је видјети да је ширење са првим резултатом прилично велико.

Уређаји

Упутство за избор плоче, цевног радијатора или конвекторског грејања је изузетно једноставно: довољно је проучити документацију за уређај. Произвођачи увек показују топлотну снагу за стандардну температуру делта између расхладне течности и ваздуха на 70 степени.

Имајте на уму: преполовити температуру делта (рецимо, у +20 у соби и температури батерије од +55 Ц) неизбежно ће довести до двоструког пада снаге.

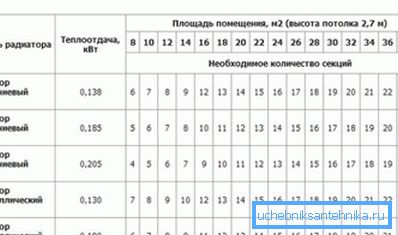

У пратећим документима и на веб локацији произвођача, можете, по правилу, пронаћи вриједности протока топлоте за поједине дијелове радијатора у сегменту.

У недостатку документације, можете се усредсредити на следеће просјечне вриједности:

• Одељак од ливеног гвожђа - 160 вати.
• Биметални део - 180 В.
• Алуминијумска секција - 200 вати.

Дакле, за добијање топлотне снаге од 2940 вати, довољно је 2940/180 = 17 (заокруживање) биметалних делова.

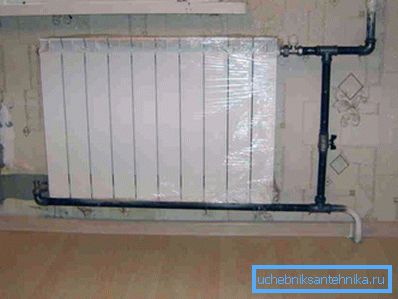

Корисно: радијатори ове дужине морају бити повезани дијагонално или доње на дно. У супротном, цела расхладна течност ће циркулисати само кроз прве одељке.

Посебан случај

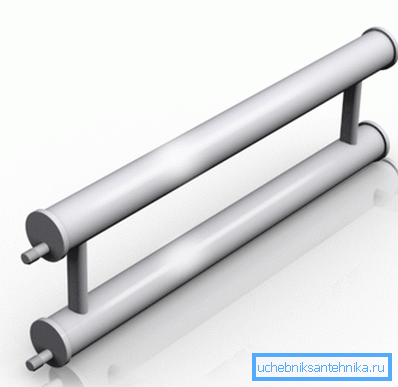

Ниска цена чини је врло атрактивном за употребу регистра за цеви челика. Међутим, домаћи дизајни обично немају техничку документацију.

Како извршити обрачун у овом случају?

1. Излазна снага једне хоризонталне цеви у ватима израчунава се као К = 3.1415 * Дн * Л * 11.63 * Дт. У њему је ДН спољни пречник цеви (у метрима); Л је његова дужина у метрима, Дт је делта температура између ваздуха и расхладног средства.
2. Излаз топлоте других дијелова регистра који се налази изнад ове цеви обрачунава се на исти начин, али користећи додатни фактор од 0,9.

Дакле, са спољним пречником 208 мм, дужином од 3 метра и температуром делта од 70 ° Ц, снага регистра дво-секција ће бити (3.1415 * 0.2008 * 3 * 11.63 * 70) + (3.1415 * 0.2008 * 3 * 11.63 * 70) * 0.9 = 1596 + 1436 = 3032 вати.

Закључак

Поново: показали смо најједноставније шеме приближних калкулација, неприкладних за професионалну употребу, али дајући прилично тачне резултате. Као и увек, приложени видео ће понуди читатељу додатне материјале. Успехи!
